Chevrolet Lumina / Fusibles 1998

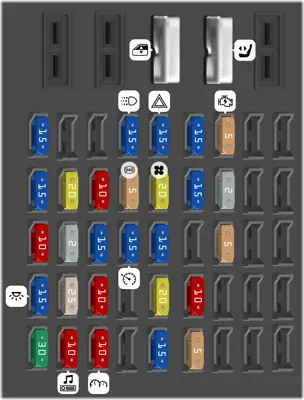

Bloque de Fusibles del Tablero de Instrumentos

Bloque de Fusibles del Tablero de Instrumentos
N°ADescripción
- Ventanas Eléctricas
- Asientos Eléctricos
1 15A Encendedor de Cigarros-- Encendedores de Cigarros del Tablero de Instrumentos y Consola
4 15A HVAC -- Caja de Solenoide de Control de HVAC, Motor de Mezcla, Módulo DRL, Cabezal de Control de HVAC, Relé del Desempañador, (S.E.O.) Velocímetro Digital
5 15A Intermitente de Emergencia
6 15A Lámpara de Punto Derecha (S.E.O.)
7 5A Relé de Arranque
10 15A Batería Electrónica del I/P -- Módulo de Campanilla, Módulo de Control Electrónico de Frenos (EBCM), Módulo Antirrobo, Radio DLC
11 20A Accesorio de Potencia #2 - Unidad de Control del Techo Solar, (S.E.O.) Alimentación de Accesorios
12 10A Antirrobo/PCM -- Módulo Antirrobo, Módulo de Control del Tren Motriz, Relé del Sistema de Encendido (PCM)
13 5A ABS -- Módulo de Control Electrónico de Frenos (EBCM), Relé ABS
14 20A Motor del Ventilador HVAC -- Relé del Motor del Ventilador
15 15A Lámpara de Punto Izquierda (S.E.O.)
16 2A Control del Volante #1 -- Iluminación de Control de Radio del Volante
19 10A Accesorio de Potencia #1 -- Interruptores de Cierre de Puertas, Lámpara de Cortesía del Maletero, Interruptor del Espejo Exterior, (S.E.O.) Lámpara de la Tapa del Compartimento Trasero de Vehículo de Emergencia o Lámparas del Panel de Ventanas
20 2A Control del Volante #2 -- Controles de Radio del Volante
21 15A Airbag -- Sistema de Airbag
22 15A Control de Crucero -- Interruptor de Corte del Control de Crucero, Módulo de Control de Crucero, Interruptores de Control de Crucero de Señal de Giro
23 15A Luces de Freno -- Interruptor de Luz de Freno (Freno)
25 5A Inglés/Métrico (S.E.O.)
28 15A Luces de Cortesía -- Espejos de Vanidad, Lámpara del Compartimento del I/P, Espejo Retrovisor Interior Iluminado, Lámpara de Cúpula
29 25A Limpiaparabrisas -- Interruptor de Limpiaparabrisas
30 10A Señal de Giro -- Intermitente de Señal de Giro
32 20A Cierres Eléctricos -- Relé de Cierre de Puertas, Receptor de Entrada Sin Llave a Distancia
33 10A Módulo DRL -- Módulo de Luz de Circulación Diurna, Interruptor de Accesorios (S.E.O.)
37 30A Desempañador Trasero -- Relé del Interruptor del Desempañador de la Ventana Trasera
38 10A Radio -- Radio, Caída de Potencia
39 10A Alimentación de Encendido Electrónica del I/P -- Interruptor de Faros, Tablero de Instrumentos, Módulo de Campanilla, Receptor de Entrada Sin Llave, Interruptor de Luz de Freno (TCC y BTSI) Interruptor de Accesorios (S.E.O.)
41 15A Caída de Potencia
42 5A Sol. Evap. -- Válvula de Solenoide de Ventilación del Canister de Emisiones de Evaporación (EVAP)

Centro Eléctrico Bajo el Capó -- Lado del Pasajero

Centro Eléctrico Bajo el Capó -- Lado del Pasajero
N°ADescripción
- BOMBA DE COMBUSTIBLE
- COMPRESOR DE AIRE ACONDICIONADO (A/C)
- VENTILADOR CONT #2 -- Ventilador de Enfriamiento Secundario (Lado del Pasajero)
- VENTILADOR CONT #1 -- Ventilador de Enfriamiento Primario (Lado del Conductor)
- SISTEMA DE ENCENDIDO
2 15A Liberación Remota del Maletero, Luces de Reversa, Receptor del Control Remoto de Cierre de Puertas
3 20A Módulo de Control del Tren Motriz (PCM), Relé de la Bomba de Combustible, Relé del Ventilador Cont #1 y #2
5 15A Relé del Compresor de Aire Acondicionado (A/C)
6 15A Transmisión Automática
7 15A Inyectores de Combustible
8 15A Sensor de Flujo de Aire Masivo (MAF) Sensor de Oxígeno Calefaccionado #1 y #2 Válvula Solenoide de Purga del Canister de Emisiones Evaporativas (EVAP)
9 15A Módulo de Control de Encendido Electrónico (EI)
10 60A Bloque de Fusibles del Tablero de Instrumentos
12 60A Centro Eléctrico Bajo el Capó del Lado del Pasajero, Relé del Sistema de Encendido, Fusible R/CMPT REL, Fusible PCM BAT
13 60A Relé del Ventilador CONT #1

Centro Eléctrico Bajo el Capó -- Lado del Conductor

Centro Eléctrico Bajo el Capó -- Lado del Conductor
N°ADescripción
- ABS - Sistema de Frenos Antibloqueo
- VENTILADOR #3 -- Ventilador de Enfriamiento Secundario (Lado del Pasajero)
- BOCINA
4 Relé de VENTILADOR #3
5 Interruptor de Faros
6 Relé de Bocina
7 Sistema de Frenos Antibloqueo
11 Interruptor Automático C, Relé de Arranque, Control del Volante #2. Accesorio de Potencia #2, y Relé Antirrobo
12 HD LPS -- Interruptor Automático al Interruptor de Faros
13 ABS -- Relé de ABS
