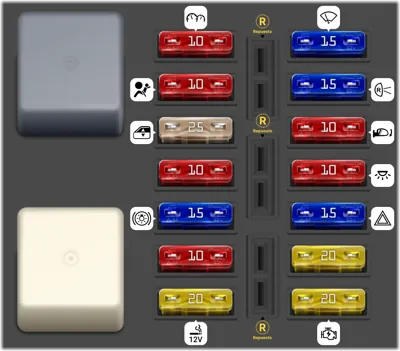

Fusiblera interior
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | TABLERO | |
| 2 | 10A | BOLSA DE AIRE | |
| 3 | 25A | VIDRIOS ELÉCTRICOS | |
| 4 | 10A | SEÑAL DE VUELTA | |
| 5 | 15A | LUZ DE ALTO | |
| 6 | 10A | SONIDO | |
| 7 | 20A | ENCENDEDOR | |
| 8 | 15A | LIMPIADORES | |
| 9 | 15A | LUZ DE REVERSA | |
| 10 | 10A | ESPEJO ELÉCTRICO | |
| 11 | 10A | LUZ INTERIOR | |
| 12 | 15A | LUZ DE EMERGENCIA | |
| 13 | 20A | SEGURO CENTRALIZADO | |
| 14 | 20A | MOTOR DE ARRANQUE | |
| 15 | - | FUSIBLE DE REPUESTO | |
| 16 | - | FUSIBLE DE REPUESTO | |
| 17 | - | FUSIBLE DE REPUESTO |
Fusiblera del motor (Ver.1)
| N° | A | Descripción | |
|---|---|---|---|
| - | (IGNITION RELAY) Encendido | ||
| - | (FUEL PUMP RELAY) Bomba de combustible | ||
| - | COOL´G FAN RELAY | ||
| - | (HEATER ) Sistema de aire acondicionado | ||
| - | H/PUMP RELAY | ||
| - | COOL'G FAN RELAY | ||
| - | HORN RELAY AIRBAG | ||
| - | TAILLAMPS RELAY | ||
| - | (HEAD LAMP RELAY) Faros | ||
| - | (AIRCON RELAY) Aire acondicionado | ||
| 1 | 15A | FRONT FOG LAMPS | |
| 2 | 10A | (ECM) Unidad de control del motor | |
| 3 | 15A | (TCU) Unidad de control de transmisión | |
| 4 | 20A | (BLOWER MOTOR) Motor soplador de AC | |
| 5 | 15A | HEATED GLASS | |
| 6 | 10A | RH HI BEAM | |
| 7 | 10A | LH HI BEAM | |
| 8 | 10A | RH LO BEAM | |
| 9 | 10A | LH LO BEAM | |
| 10 | 10A | RH TAILLAMP | |
| 11 | 10A | LH TAMLAMP | |
| 12 | 10A | (AIRCON) Aire acondicionado | |
| 13 | 30A | COOL'G FAN | |
| 14 | 10A | (SPARE) Fusible de respuesto | |
| 15 | 10A | (HORN) Bocina | |
| 16 | 20A | (HEAD LAMPS) Faros | |
| 17 | 15A | (ECM ) Unidad de control del motor | |
| 18 | 10A | AUTO CLUTCH | |
| 19 | 30A | AUTO CLUTCH | |
| 20 | 50A | (ABS) Sistema de frenos antibloqueo | |
| 21 | 40A | IP FUSE BOX |
Fusiblera del motor (Ver.2)
| N° | A | Descripción | |
|---|---|---|---|
| - | RELEVADOR DE ENCENDIDO | ||
| - | RELEVADOR PRINCIPAL | ||
| - | RELEVADOR DEL VENTILADOR DE ENFRIAMIENTO (ALTO) | ||
| - | RELEVADOR DE FAROS ANTINIEBLA DELANTEROS | ||
| - | RELEVADOR DE BOMBA DE COMBUSTIBLE | ||
| - | RELEVADOR DEL VENTILADOR DE ENFRIAMIENTO (BAJO) | ||
| - | RELEVADOR DE CLAXON (OPCIÓN) | ||
| - | RELEVADOR DE LUCES TRASERAS | ||
| - | RELEVADOR DE FAROS | ||
| - | RELEVADOR DE AIRE ACONDICIONADO | ||
| 1 | 10A | BOMBA DE COMBUSTIBLE | |
| 2 | 10A | ECM | |
| 3 | 10A | TCU | |
| 4 | 20A | MOTOR DEL SOPLADOR | |
| 5 | 15A | VIDRIO CALEFACCIONADO | |
| 6 | 10A | LUZ ALTA DERECHA | |
| 7 | 10A | LUZ ALTA IZQUIERDA | |
| 8 | 10A | LUZ BAJA DERECHA | |
| 9 | 10A | LUZ BAJA IZQUIERDA | |
| 10 | 10A | LUZ TRASERA DERECHA | |
| 11 | 10A | LUZ TRASERA IZQUIERDA | |
| 12 | 10A | AIRE ACONDICIONADO | |
| 13 | 30A | VENTILADOR DE ENFRIAMIENTO (ALTO) | |
| 14 | 20A | VENTILADOR DE ENFRIAMIENTO (BAJO) | |
| 15 | 10A | CLAXON | |
| 16 | 20A | FAROS | |
| 17 | 15A | ECM | |
| 18 | 15A | FAROS ANTINIEBLA DELANTEROS | |
| 19 | 15A | REPUESTO | |
| 20 | 50A | ABS | |
| 21 | 40A | CAJA DE FUSIBLES DEL TABLERO |
