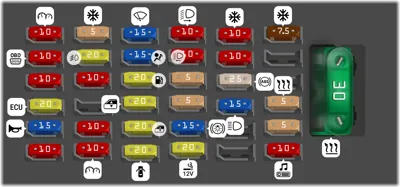

| 1 |
|
10A |
Radio [vehículo sin cierre centralizado ni sistema de alarma antirrobo] |
| 2 |
|
10A |
Tablero de instrumentos. Mandos de la iluminación (BCM) |
| 3 |
|
20A |
Cierre centralizado. Sistema de alarma. |
| 4 |
|
20A |
Encendedor [si está equipado]. Toma de 12 V. |
| 6 |
|
10A |
Radio [vehículo con cierre centralizado y sistema de alarma antirrobo]. |
| 7 |
|
15A |
Bocina. |
| 8 |
|
10A |
Intermitentes (BCM). |
| 9 |
|
20A |
Sistema de levantavidrios eléctricos (lado derecho). |
| 10 |
|
15A |
Luz de freno. Luz de freno central. Luz de marcha atrás, Luz de la guantera. |
| 12 |
|
5A |
Radio [función de "encendido y apagado" con el encendido del vehículo]. |
| 13 |
|
20A |
Relé de inyección (principal) Módulo de control del motor, sensor del motor, aire acondicionado |
| 15 |
|
20A |
Sistema de levantavidrios eléctricos (lado izquierdo) |
| 16 |
|
5A |
Tablero de instrumentos (BCM). |
| 17 |
|
15A |
Luz alta. |
| 18 |
|
5A |
Módulo de control de la calefacción, ventilación y aire acondicionado [vehículo con cierre centralizado y sistema de alarma antirrobo] Sensor ultrasónico [vehículo con cierre centralizado y sistema de alarma antirrobo] Luz de lectura [vehículo con cierre centralizado y sistema de alarma antirrobo]. |
| 19 |
|
10A |
Bomba de arranque en frío (Flex). |
| 20 |
|
10A |
Sistema de alarma. |
| 21 |
|
20A |
Bomba de combustible, Módulo de control del motor. |
| 22 |
|
5A |
Retrovisores exteriores eléctricos, Inhibición del sistema de alarma, Cierre centralizado (mando a distancia) Aviso acústico de llave puesta. |
| 23 |
|
25A |
Módulo de frenos ABS. |
| 25 |
|
10A |
Conector de diagnosis. |
| 26 |
|
20A |
Faros antiniebla delanteros. Faros antiniebla traseros. Luz del compartimiento de carga. |
| 27 |
|
15A |
Módulo del airbag |
| 28 |
|
10A |
Luz baja (lado izquierdo) |
| 29 |
|
10A |
Luz de posición (delantera izquierda) Luz de posición (trasera derecha) Luz de la patente. |
| 31 |
|
10A |
Atenuador de la luz de cortesía / tablero de instrumentos |
| 32 |
|
5A |
Interruptor de las luces de emergencia Módulo de control de la calefacción, ventilación y aire acondicionado [vehículo sin cierre centralizado ni sistema de alarma antirrobo. Bocina [Vehículo con airbag] |
| 33 |
|
15A |
Limpiaparabrisas, Lavaparabrisas. |
| 34 |
|
10A |
Luz baja (lado derecho) |
| 35 |
|
10A |
Luz de posición (delantera derecha) Luz de posición (trasera izquierda) Módulo de control de la calefacción, ventilación y aire acondicionado ["modo nocturno"] |
| 36 |
|
7.5A |
Aire acondicionado |
| 37 |
|
30A |
Módulo de control de la calefacción, ventilación y aire acondicionado [vehículo con cierre centralizado y sistema de alarma antirrobo], Sensor ultrasónico [vehículo con cierre centralizado y sistema de alarma antirrobo] Luz de lectura [vehículo con cierre centralizado y sistema de alarma antirrobo] Radio [vehículo con cierre centralizado y sistema de alarma antirrobo]. |
