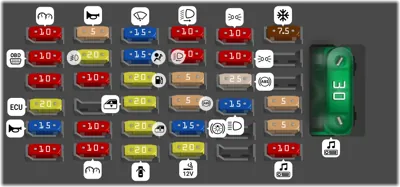

| 1 |
|
10A |
Radio (vehículo sin cierre centralizado ni sistema de alarma antirrobo) |
| 2 |
|
10A |
Tablero de instrumentos / Mandos de la iluminación (BCM) |
| 3 |
|
20A |
Cierre centralizado, Sistema de alarma |
| 4 |
|
20A |
Encendedor (si está equipado), Toma de 12 V |
| 6 |
|
10A |
Radio (vehículo con cierre centralizado y sistema de alarma antirrobo) |
| 7 |
|
15A |
Bocina |
| 8 |
|
10A |
Intermitentes (BCM) |
| 9 |
|
20A |
Sistema de levantavidrios eléctricos (lado derecho) |
| 10 |
|
15A |
Luz de freno / Luz de freno central, Luz de marcha atrás, Luz de la guantera |
| 12 |
|
5A |
Radio (función de "encendido/ apagado" con el encendido del vehículo) |
| 13 |
|
20A |
Relé de inyección (principal), Módulo de control del motor / sensor del motor / aire acondicionado |
| 15 |
|
20A |
Sistema de levantavidrios eléctricos (lado izquierdo) |
| 16 |
|
5A |
Tablero de instrumentos (BCM), Módulo del ABS, Módulo de control de la calefacción, ventilación y aire acondicionado, Sistema de levantavidrios eléctricos (interruptores de puertas) |
| 17 |
|
15A |
Luz alta |
| 18 |
|
5A |
Módulo de control de la calefacción, ventilación y aire acondicionado (vehículo con cierre centralizado y sistema de alarma antirrobo), Sensor ultrasónico (vehículo con cierre centralizado y sistema de alarma antirrobo), Luz de lectura (vehículo con cierre centralizado y sistema de alarma antirrobo) |
| 19 |
|
10A |
Bomba de arranque en frío (Flex) |
| 20 |
|
10A |
Sistema de alarma |
| 21 |
|
20A |
Bomba de combustible, Módulo de control del motor |
| 22 |
|
5A |
Retrovisores exteriores eléctricos, Inhibición del sistema de alarma, Cierre centralizado (mando a distancia), Aviso acústico de llave puesta |
| 23 |
|
25A |
Módulo de frenos ABS |
| 25 |
|
10A |
Conector de diagnosis |
| 26 |
|
20A |
Faros antiniebla delanteros, Faros antiniebla traseros, Luz del compartimiento de carga |
| 27 |
|
15A |
Módulo del airbag |
| 28 |
|
10A |
Luz baja (lado izquierdo) |
| 29 |
|
10A |
Luz de posición (delantera izquierda), Luz de posición (trasera derecha), Luz de la patente |
| 31 |
|
10A |
Atenuador de la luz de cortesía / tablero de instrumentos |
| 32 |
|
5A |
Interruptor de las luces de emergencia, Módulo de control de la calefacción, ventilación y aire acondicionado (vehículo sin cierre centralizado ni sistema de alarma antirrobo), Bocina (vehículo con airbag) |
| 33 |
|
15A |
Limpiaparabrisas, Lavaparabrisas |
| 34 |
|
10A |
Luz baja (lado derecho) |
| 35 |
|
10A |
Luz de posición (delantera derecha), Luz de posición (trasera izquierda), Módulo de control de la calefacción ventilación y aire acondicionado ("modo nocturno") |
| 36 |
|
7.5A |
Aire acondicionado |
| 37 |
|
30A |
Módulo de control de la calefacción, ventilación y aire acondicionado (vehículo con cierre centralizado y sistema de alarma antirrobo), Sensor ultrasónico (vehículo con cierre centralizado y sistema de alarma antirrobo), Luz de lectura (vehículo con cierre centralizado y sistema de alarma antirrobo), Radio (vehículo con cierre centralizado y sistema de alarma antirrobo) |
