Chevrolet Onix / Fusibles 2013

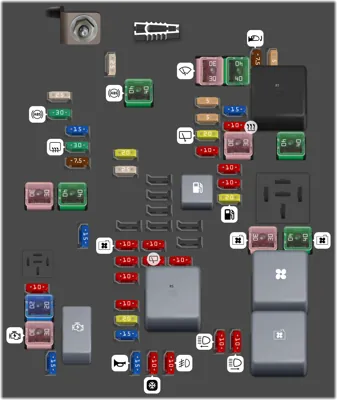

Caja de fusibles en el motor

Caja de fusibles en el motor
N°ADescripción
- Herramienta para la extracción de los fusibles.
- 40A Módulo del ABS
- 30A Limpiaparabrisas delantero
- 40A Relé de control de la calefacción, ventilación y aire acondicionado (si está equipado)
- 30A Sin uso
- 40A Sin uso
- 30A Sin uso
- 40A Sin uso
- 30A Ventilador del radiador (velocidad reducida)
- 40A Ventilador del radiador
- 20A Sin uso
- 30A Motor de arranque
- Relé del encendido
- Bomba de combustible
- Sin uso
- Sin uso
- Relé de la inyección (principal)
- Ventilador de enfriamiento
- Motor de arranque
- Ventilador del radiador (velocidad reducida)
1 25A Sin uso
2 7.5A Espejo retrovisor exterior, interruptor de las cuatro ventanas eléctricas (puerta del conductor) [si está equipado]
3 5A Sin uso
4 25A Sin uso
5 30A Módulo del ABS
6 5A Sin uso
7 15A Sin uso
8 15A Sin uso
9 5A Control de la tensión regulada
10 10A calefacción, módulo de control de ventilación y aire acondicionado [si está equipado]
11 20A Limpiaparabrisas trasero
12 30A Desempañador trasero
13 10A Sin uso
14 7.5A Sin uso
15 20A Sin uso
16 25A Sin uso
17 10A Relé de la bomba de arranque en frío
18 10A Módulo de control del motor
19 20A Bomba de combustible
20 15A Sin uso
21 10A Relé del ventilador del radiador, relé del aire acondicionado [si está equipado]
22 10A Sin uso
23 10A Sin uso
24 10A Lavador delantero y trasero
25 10A Bomba de arranque en frío
26 10A MAF, cánister
27 10A Sin uso
28 10A Calefactor del sensor de oxígeno pre y post
29 20A Módulo de control del motor
30 15A Inyectores de combustible 1, 2, 3, 4; módulos de control del encendido 1, 2, 3, 4
31 10A Luz alta (lado izquierdo)
32 10A Luz alta (lado derecho)
33 15A Módulo de control del motor
34 15A Bocina
35 10A Compresor del aire acondicionado [si está equipado]
36 10A Faros antiniebla [si está equipado]

Caja de fusibles del tablero de instrumentos

Caja de fusibles del tablero de instrumentos
N°ADescripción
- - Sin uso
- - Sin uso
- 40A Ventanas eléctricas (lado izquierdo)
- 40A Ventanas eléctricas (lado derecho)
- 10A BCM 1 - luz indicadora de la señal de advertencia (luces intermitentes) / luz indicadora para el desempañador trasero / luz de freno elevada / luz de la placa de matrícula / control del relé del sistema del limpiaparabrisas / control del relé de encendido / encendido ECM / control del relé de desbloqueo de la tapa del compartimento de carga señal del freno ECM/ llave de encendido (DLIS) / control del relé de accesorios / control del relé del lavador delantero / control de comunicación serial / alimentación del sensor del freno / alimentación de los mandos de la dirección.
- 10A BCM 2 - luz indicadora del control del sistema de bloqueo de puertas (para vehículos con sistema de alarma antirrobo) / control del relé del desempañador trasero/control del relé del lavador trasero / relé del limpiaparabrisas delantero Control de reserva/comunicación serial - control de reserva. / alimentación de reserva del sensor del freno / alimentación de reserva del control de la dirección.
- 20A BCM 3 - luz baja izquierda / luz de freno izquierda / señalizadores de dirección izquierdos / luz trasera izquierda / luz delantera derecha /
- 20A BCM 4 - luz baja derecha / luz delantera izquierda / luz de freno derecha / señalizadores de dirección derechos/ luz trasera derecha /
- 10A BCM 5 - luz indicadora del sistema de aire acondicionado [si está equipado] / control del relé del módulo de control de ventilación y calefacción, sistema ventilación y aire acondicionado [si está equipado] / control del relé del limpiaparabrisas trasero
- 15A BCM 6 - luz de cortesía / luz del compartimento de carga [si está equipado] / control de la iluminación interior
- - Sin uso
- 30A BCM 8 - sistema de bloqueo de puertas [si está equipado]
- - Sin uso
- 10A Sistema de apertura de la tapa del compartimento de carga [si está equipado]
- 10A Sistema de airbag/desbloqueo automático [si está equipado]
- 10A Conector de datos (Data Link Connector - DLC)
- 2A Interruptor de encendido
- 10A Módulo de calefacción, ventilación y aire acondicionado [si está equipado]
- - Reservado para accesorios - espejos eléctricos
- 10A Sin uso
- - Reservado para accesorios - sistema de alarma antirrobo
- 15A Radio [si está equipado]
- - Sin uso
- 10A Sensor de estacionamiento [si está disponible]
- - Reservado para accesorios - sistema de bloqueo eléctrico de puertas
- 10A Tablero de instrumentos
- - Sin uso
- - Sin uso
- 7.5A Pedal del embrague
- - Sin uso
- - Sin uso
- 10A Módulo de calefacción, ventilación y aire acondicionado [si está equipado]
- - Sin uso
- 2A Iluminación de los mandos de la dirección [si está disponible]
- - Sin uso
- - Sin uso
- - Sin uso
- 20A Toma de corriente, encendedor de cigarrillos [si está disponible]
- 10A Reservado para accesorios - radio
- 10A Luces de la guantera [si está equipado], luz de cortesía
- Sin uso
- Sin uso
- Relé del sistema de apertura de la tapa del compartimento de carga [si está equipado]
- Sin uso
- Relé del control de ventilación y módulo de aire acondicionado, calefacción y ventilación [si está equipado]
- Relé de accesorios (toma de corriente, encendedor de cigarrillos (si está disponible), accesorio de la radio, luces de la guantera [si está equipado] y luz de cortesía)
