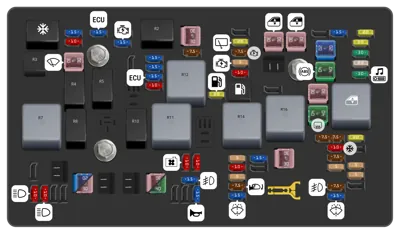

Bloque de fusibles del compartimento del motor

N°	A	Descripción
-		Embrague del compresor del aire acondicionado
-		Solenoide del motor de arranque
-		Ventilador de refrigeración K7
-		Velocidad del limpiaparabrisas delantero
-		Limpiaparabrisas delantero encendido
-		Ventilador de refrigeración K2
-		Ventilador de refrigeración K3
-		Ventilador de refrigeración K3
-		Ventilador de refrigeración K1
-		Encendido 87 Principal
-		Encendido 15
-		Bomba de combustible
-		Bomba de aire secundaria
-		Desempañador de ventana/espejo
-		Herramienta para la extracción de los fusibles.
1	30A	Limpiaparabrisas delanteros
3	20A	Ventilador de refrigeración K2
3	30A	Ventilador de refrigeración K2
6	30A	Ventilador de refrigeración K1
6	40A	Ventilador de refrigeración K1
7	30A	Solenoide del motor de arranque
8	30A	Ventanas eléctricas traseras
10	30A	Ventanas eléctricas delanteras
11	20A	Bomba de vacío electrónica
12	40A	Bomba del sistema de frenos antibloqueo
13	30A	Entrada pasiva/ Arranque pasivo
14	40A	Desempañador de la ventana trasera
15	30A	Bomba de aire secundaria
16	15A	Módulo de control de la transmisión
17	10A	Solenoide de ventilación del cartucho
18	15A	Módulo de control del motor
20	15A	Encendido, Módulo de control del motor/ Módulo de control de la transmisión
22	15A	Inyectores de combustible 2 y 4
23	15A	Inyectores de combustible 1 y 3
24	15A	Módulo de control del motor
25	10A	Sensor Lambda 2
26	7.5A	Solenoide de ventilación del cartucho
28	20A	Bomba de combustible
30	20A	Limpiaparabrisas trasero
31	7.5A	Encendido, Obturador del sensor de calidad del aire
32	5A	Encendido, Airbag
33	10A	Módulo de control del sistema de combustible
36	15A	Válvula del sistema de frenos antibloqueo
37	20A	Módulo de control de la carrocería, VBAT 07
38	20A	Módulo de control de la carrocería VBAT 06
39	30A	Calefacción del asiento delantero
40	25A	Techo solar
41	30A	Amplificador
42	7.5A	Desempañador del espejo
43	7.5A	Desempañador del espejo
44	10A	Embrague del compresor del aire acondicionado
45	7.5A	Sensor de la ventana trasera
46	5A	Sistema automático de detección de ocupantes
47	7.5A	Faro antiniebla trasero
48	15A	Lavador trasero
49	20A	Módulo de control del sistema de combustible
51	5A	Sensor de voltaje de la batería
52	5A	Sensor de lluvia
54	5A	MIL
55	10A	Espejo retrovisor interior
56	5A	Centro de luz MHL
57	7.5A	Espejo plegable
58	15A	Lavador delantero
59	15A	Bloqueo de la columna de dirección
61	10A	Ventilador de refrigeración
62	10A	Sensor Lambda 1
63	15A	Faros antiniebla
66	15A	Bocina
68	10A	Luz alta, lado derecho
69	10A	Luz alta, lado izquierdo

Bloque de Fusibles del Tablero de Instrumentos

N°	A	Descripción
-		Apertura del Maletero
-		Modo Logístico
-		Alimentación Retenida de Accesorios
1	10A	Teléfono Manos Libres/OnStar
2	7.5A	Convertidor CC/CC
3	25A	Módulo de Control de la Carrocería 5
4	20A	Audio
5	7.5A	Pantalla de Información, Placa Frontal
6	20A	Toma de Corriente Delantera
7	20A	Toma de Corriente
8	30A	Módulo de Control de la Carrocería 3
9	30A	Módulo de Control de la Carrocería 4
10	30A	Módulo de Control de la Carrocería 8
11	40A	Motor del Ventilador del Aire Acondicionado
13	25A	Asiento Delantero Eléctrico, Lado Izquierdo
14	7.5A	Control Dinámico de Luces
15	10A	Airbag
16	10A	Portón Trasero
17	15A	Sistema de Aire Acondicionado
18		Remolque
19	10A	Sensor de Batería
21	15A	Tablero de Instrumentos
22	2A	Sistema de Encendido/Llave Electrónica
23	20A	Módulo de Control de la Carrocería 1
24	20A	Módulo de Control de la Carrocería 2
25		Bloqueo de la Columna de Dirección
26	20A	Toma de Corriente Trasera
