Chevrolet S10 / Fusibles 1997

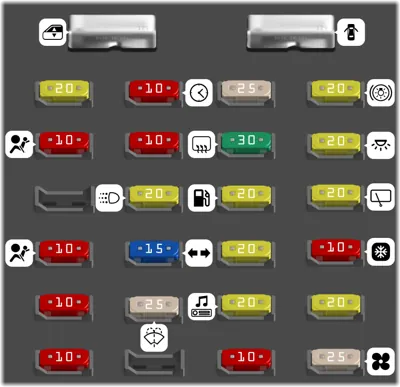

Bloque de Fusibles del Tablero de Instrumentos

Bloque de Fusibles del Tablero de Instrumentos
N°ADescripción
- Seguros Eléctricos de Puertas, Asiento Eléctrico, Soporte Lumbar del Asiento Eléctrico, Entrada Remota sin Llave
- Ventanas Eléctricas, Módulo/Motor del Techo Solar
1 20A Luces de Freno, Luces de Emergencia, Timbre, Relé de la Luz de Freno Central Superior, Luz de Freno Central Superior
2 20A Luces Interiores, Luces de Carga, Espejo de Vanidad de la Visera, Encendedor de Cigarrillos, Luz del Espejo Retrovisor Interior, Luces de la Consola Superior, Luz de la Guantera, Bocinas, Relé de la Bocina, Luces de Cortesía del Tablero de Instrumentos, Espejo Retrovisor Exterior Eléctrico, Motor de Liberación del Cristal Trasero, Módulo de Entrada Iluminada
3 20A Luces de Estacionamiento, Luces de Matrícula, Módulo de la Caja de Transferencia de Cambio Eléctrico, Luz Debajo del Capó, Limpiaparabrisas Trasero, Relé de la Luz Antiniebla, Luz del Interruptor de la Puerta, Luz del Cenicero, Interruptor del Faro
4 10A Relé del Compresor del aire acondicionado, Módulo de Timbre del Tablero, Bobina del Relé DRL, Luz Indicadora de Tracción en las Cuatro Ruedas, Módulo DRL, Temporizador del Desempañador Trasero, Encendido del Módulo de Control de la Caja de Transferencia, Encendido Redundante SIR, Encendido RKE, Módulo del Sensor de Combustible
5 20A Calefactor del Sensor de Oxígeno, Recirculación de Gases de Escape, Sensor de Levas, Purga CANN., Solenoide de Ventilación del Canister, Sensor de Flujo de Masa de Aire, Sensor del Árbol de Levas
6 25A Motor del Ventilador, Motor de la Compuerta de Temperatura, Bobina del Relé del Ventilador Alto
7 25A Tomas de Corriente Auxiliares, Enlace de Diagnóstico de Línea de Montaje
8 30A Desempañador de la Ventana Trasera
9 20A Batería PCM/VCM, Bomba de Combustible
10 20A Encendido PCM/VCM, Inyectores, Sensor de Cigüeñal, Módulo Controlador de Bobina
11 20A Radio, Luz de Mapa del Espejo Retrovisor Interior, Luces de Lectura de la Consola Superior, Limpiaparabrisas Trasero, Lavador Trasero, Pantalla de la Consola Superior
12 10A Sistema de Frenos Antibloqueo, VCM IGN-3
13 10A Reloj, Batería de la Radio, Reproductor de CD
14 10A Alimentación de Batería del Compresor del aire acondicionado
15 20A Luces de Conducción Diurna, Luces Antiniebla, Relé de la Luz Antiniebla
16 15A Señales de Giro y Luces de Reversa, Solenoide de Bloqueo de Cambio Freno-Transmisión
17 25A Lavaparabrisas, Motor del Limpiaparabrisas
19 20A Caja de Transferencia de Cambio Eléctrico
20 10A Relé de Arranque, Módulo de la Bolsa de Aire
22 10A Módulo de la Bolsa de Aire
23 10A Iluminación del Tablero, Iluminación de la Radio, Luz del Calefactor, Iluminación 4WD, Módulo de Timbre, Iluminación de la Luz Antiniebla, Iluminación del Interruptor del Limpiaparabrisas Trasero, Iluminación del Interruptor del Desempañador Trasero, Iluminación del Interruptor de Liberación del Cristal Trasero, Iluminación de la Consola Superior
24 10A Alimentación PRNDL, Transmisión Automática 4L60E
