Chevrolet S10 / Fusibles 2004

Bloque de Fusibles del Panel de Instrumentos

Bloque de Fusibles del Panel de Instrumentos
N°ADescripción
2 Encendedor de Cigarrillos, Conector de Enlace de Datos
3 Módulo y Interruptor de Control de Crucero, Módulo de Control de Carrocería, Asientos Calefaccionados
4 Medidores, Módulo de Control de Carrocería, Tablero de Instrumentos
5 Luces de Estacionamiento, Interruptor de Ventanas Eléctricas, Módulo de Control de Carrocería, Luz del Cenicero
6 Controles de Radio en el Volante
7 Interruptor de Faros, Módulo de Control de Carrocería, Relé de Faros
8 Luces de Cortesía, Protección contra Descarga de Batería
9 Control de Calefacción, Ventilación y Aire Acondicionado (Manual)
10 Señal de Giro
11 Tablero de Instrumentos, Módulo de Control del Motor
12 Luces Interiores
13 Energía Auxiliar
14 Motor de Cerraduras Eléctricas
15 Interruptor de 4WD, Controles del Motor (VCM, PCM, Transmisión)
16 Sistema Suplementario de Restricción Inflable
17 Limpiaparabrisas Delantero
18 Controles de Radio en el Volante
19 Radio, Batería
20 Amplificador
21 Calefacción, Ventilación, Aire Acondicionado (Manual), Calefacción, Ventilación, Aire Acondicionado (Automático), Sensores de Calefacción, Ventilación, Aire Acondicionado (Automático)
22 Frenos Antibloqueo
23 Limpiaparabrisas Trasero
24 Radio, Encendido

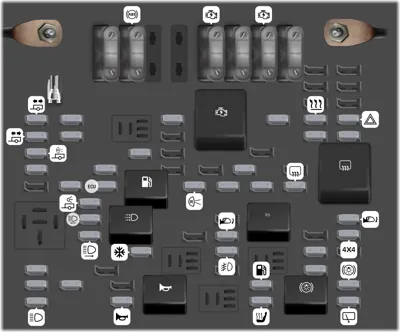

Bloque de Fusibles del Compartimiento del Motor

Bloque de Fusibles del Compartimiento del Motor
N°ADescripción
- Giro Izquierdo del Remolque
- Giro Derecho del Remolque
- Luces de Reversa del Remolque
- Luces de Reversa del Vehículo
- Señal de Giro Delantera Derecha
- Señal de Giro Delantera Izquierda
- Potencia de los Faros
- Señal de Giro Trasera Izquierda
- Señal de Giro Trasera Derecha
- Luces de Estacionamiento Traseras Derechas
- Luces de Estacionamiento del Remolque
- Faro Izquierdo
- Faro Derecho
- Luces de Estacionamiento Delanteras
- Sensores del Motor/Solenoides, MAF, CAM, PURGA, VENT
- Módulo de Control del Motor, Módulo de la Bomba de Combustible, Presión de Aceite
- Inyectores del Módulo de Control del Motor
- Aire Acondicionado
- Bocina
- Sistema de Control de Bloqueo de Cambio de Transmisión Automática
- Luces de Reversa
- Motor
- Espejos, Cerraduras de Puertas
- Luces Antiniebla
- Luces de Estacionamiento
- Sensor de Oxígeno
- Luces de Estacionamiento Traseras Izquierdas
- Solenoide de Arranque, Bomba de Combustible, PRNDL
- Asiento Calefaccionado
- Sistema de Calefacción, Ventilación, Aire Acondicionado
- Luz de Freno de Montaje Alto del Remolque
- Desempañador Trasero
- Computadora del Cuerpo del Camión
- Interruptor del Embrague, Interruptor NSBU
- Luces de Emergencia
- Luz de Freno de Montaje Alto Central del Vehículo
- Espejo Calefaccionado
- Caja de Transferencia (Tracción en las Cuatro Ruedas)
- Luces de Freno
- Limpiaparabrisas Trasero
- Alimentación del Tablero de Fusibles del Panel de Instrumentos
- Sistema de Frenos Antibloqueo
- Alimentación de la Columna, Encendido 2, 3, 4
- Potencia de Accesorios Retenida
- Encendido 1 de Arranque y Carga
- Alimentaciones de Accesorios, Freno Eléctrico
- Herramienta para la extracción de los fusibles.
- Arranque
- Bomba de Combustible
- Desempañador Trasero
- Luces de Conducción Diurna
- Bocina
- Cristal Levadizo
- Luz de Freno de Montaje Alto Central
