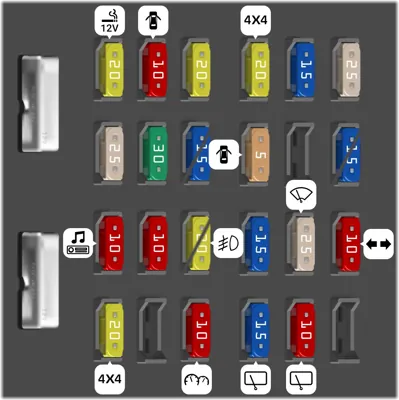

Fusibles del tablero de instrumentos
| N° | A | Descripción | |
|---|---|---|---|
| - | Disyuntor del cierre eléctrico de las puertas | ||
| - | Disyuntor del actuador eléctrico de los cristales | ||
| 1 | 20A | Encendedor de cigarrillos/ toma de accesorios | |
| 2 | 10A | Módulo de cierre central y alarma antirrobo, sensor de ultrasonido, bocina de la alarma, módulo de inmovilizador [excepto Diésel manual] | |
| 3 | 20A | Interruptor de las luces | |
| 4 | 20A | Tracción en las cuatro ruedas - 4x4, tablero de instrumentos | |
| 5 | 15A | Módulo del "Airbag" módulo de inhibición del "Airbag" (de estar equipado) | |
| 6 | 25A | Interruptor del control de ventilación, calentamiento y A/C, válvula de control de temperatura del aire interior, reóstato de control de temperatura, relevador del compresor de A/C [2,8 L Diésel electrónico]. interruptor de presión del A/C [2.8 L Diésel electrónico] | |
| 7 | 25A | Conector de diagnóstico ALDL | |
| 8 | 30A | Desempañador de la luneta [Blazer] | |
| 9 | 15A | Zumbador de advertencia de los faros y luces encendidos, interruptor del freno, interruptor de la dirección [solamente para 2,8 L Diésel manual] | |
| 9 | 15A | Interruptor de freno, interruptor de la luz señalizadora de emergencia [solamente para 2,8 L Diésel electrónico, 2,4 L gasolina y 2,4 L Flexpower - de estar equipado] | |
| 10 | 5A | Módulo de cierre central y alarma antirrobo, módulo del inmovilizador [excepto Diésel manual] | |
| 12 | 15A | Módulo del convertidor de velocidad del vehÃculo (DRAC). interruptor de freno (ABS) zumbador de advertencia de los faros y luces encendidos [solamente para 2,8 l Diésel manual] | |
| 12 | 15A | Interruptor de freno (ABS) [solamente para 2,8 L Diésel electrónico, 2,4 L gasolina y 2,4 L Flexpower de estar equipado] | |
| 13 | 10A | Sistema de audio | |
| 14 | 10A | Iluminación de los mandos de tablero de instrumentos | |
| 15 | 20A | Relevador del faro antiniebla | |
| 15 | 20A | Relevador de faro antiniebla y relevador de arranque [2,8 L Diésel manual] | |
| 16 | 15A | Interruptor de señalizador de giro, interruptor de la luz de marcha atrás | |
| 17 | 25A | Interruptor del limpiador y del lavador de parabrisas, motor del limpiador del parabrisas | |
| 18 | 10A | Señalizador de giro, faro alto/bajo | |
| 19 | 20A | Módulo 4X4 | |
| 21 | 10A | Tablero de instrumentos, luz de cortesÃa, iluminación interior | |
| 22 | 15A | Interruptor de limpiador y lavador de la luneta, motor del limpiador de la luneta | |
| 23 | 10A | Interruptor de! desempañador de la luneta, brújula, interruptor del limpiador y lavador de la luneta y espejo eléctrico |
Relevadores del tablero de instrumentos
| N° | A | Descripción | |
|---|---|---|---|
| - | Relevador de los señalizadores de la alarma antirrobo - ID | ||
| - | Relevador de los señalizadores de la alarma antirrobo - Ll | ||
| - | Relevador de accionamiento de la bocina | ||
| - | Relevador de la bomba de combustible [no se aplica a Diésel manual] | ||
| - | Relevador del arranque en frÃo [Flexpower de estar equipado] | ||
| - | Relevador de los señalizadores de giro | ||
| - | Relevador del limpiador y del lavador de la luneta | ||
| - | Relevador del ventilador interior [solamente para Diésel electrónico] | ||
| - | Relevador de cierre de las puertas | ||
| - | Relevador de los faros antiniebla | ||
| - | Relevador del arranque [solamente para Diésel manual] |
Fusibles del compartimento del motor
| N° | A | Descripción | |
|---|---|---|---|
| - | 15A | Sistema de enfriamiento | |
| - | 10A | Relevador de la bomba de combustible [2,8L Diésel electrónico] | |
| - | 10A | Relevador principal de inyección [2,8 L Diésel electrónico] | |
| - | 10A | Sistema de arranque en frÃo, bobina DIS y ECM [2,4 L Flexpower de estar equipado] | |
| - | 10A | Alimentación del módulo ABS y relevador de falla de ABS | |
| - | 20A | Relevador principal de inyección [2,8 L Diésel electrónico] | |
| - | 15A | Relevador de la bocina | |
| - | 20A | Relevador de la luz baja | |
| - | 20A | Relevador de la luz alta | |
| - | 30A | Ventilador del radiador - baja velocidad | |
| - | 30A | Ventilador del radiador - alta velocidad | |
| - | 60A | Circuito de alimentación de tensión - baterÃa | |
| - | 60A | Motor de arranque | |
| - | 60A | BujÃas de calentamiento (si equipado) | |
| - | 40A | Ventilador interior | |
| - | 60A | Freno ABS - en las cuatro ruedas | |
| - | 50A | Circuito de alimentación de tensión- baterÃa | |
| - | 50A | Circuito de alimentación de tensión - llave de encendido conectada | |
| - | 50A | Circuito de alimentación de tensión - llave de encendido conectada | |
| - | Relevador de las luces bajas | ||
| - | Relevador del ventilador del radiador alta velocidad | ||
| - | Relevador del ventilador de radiador- baja velocidad | ||
| - | Relevador del ventilador del radiador- serial/ paralelo | ||
| - | Relevador del compresor de AC | ||
| - | Relevador de falla del sistema ABS | ||
| - | Relevador principal del sistema de inyección | ||
| - | Repuesto | ||
| - | Repuesto | ||
| - | Repuesto | ||
| - | Repuesto |
Relevadores en el compartimento de motor
| N° | A | Descripción | |
|---|---|---|---|
| - | Relevador de las luces altas | ||
| - | Relevador de arranque | ||
| - | Relevador de las bujÃas de calentamiento (exportación Argentina) | ||
| - | Relevador de las bujÃas de calentamiento (exportación Argentina) |
