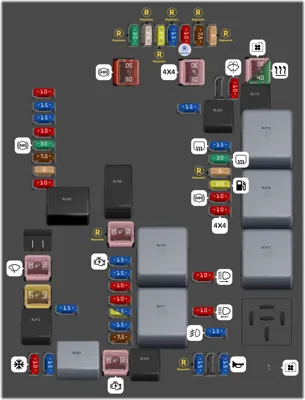

Caja de fusibles en el motor

N°	A	Descripción
-	5A	Spare
-	7.5A	Spare
-	10A	Spare
-	15A	Spare
-	20A	Spare
-	25A	Spare
-	30A	Spare
-	50A	Bomba del módulo ABS
-	30A	Módulo de control de la caja de transferencia (4x4)
-	60A	Módulo de la bujía incandescente [diésel]
-	30A	Solenoide del motor de arranque
-	30A	Limpiaparabrisas delantero
-	30A	Calefactor de combustible (2.8L Diésel), Ventilador de enfriamiento 1 [2.4L Gasolina], Ventilador de enfriamiento 1 [2.4L Flex] Disponible solo en Paraguay.
-	40A	Ventilador de enfriamiento 1 [3.6L Gasolina]
-	40A	Ventilador de enfriamiento 2 [2.4L Gasolina] Disponible solo para Argentina y Uruguay. Ventilador de enfriamiento 2 [2.4L Flex] Disponible solo en Paraguay.
-	50A	Ventilador de enfriamiento 2 [3.6L Gasolina]
-	30A	Repuesto
1	10A	Embrague del compresor del aire acondicionado
2	15A	Módulo de control de la carrocería
3	15A	Repuesto
5	15A	Bocina
6	15A	Faro antiniebla
7	10A	Luz alta izquierda
8	10A	Luz alta derecha
9	7.5A	Módulo de control del motor (1) - [diésel]
10	15A	Relé del tren de potencia (3)
11	20A	Módulo de control del motor (1) para motores diésel
11	15A	Módulo de control del motor (1) para motores de gasolina y diésel
12	10A	Relé del tren de potencia (1)
13	10A	Relé del tren de potencia (2)
14	15A	Relé del tren de potencia (4)
15	15A	Salida del relé de arranque
16	15A	Módulo de control de tracción
17	10A	Módulo de la caja de transferencia y nivelación de los faros
18	10A	Panel de alimentación - aire acondicionado - Módulo del airbag
19	20A	Bomba de combustible
20	5A	Repuesto
21	30A	Calefactor del vidrio trasero
22	15A	Desempañador de los espejos retrovisores externos
23	15A	Calefactor viscoso
25	10A	Bomba del lavador delantero
26	10A	Sensor de estacionamiento trasero
27	5A	Módulo de control de la carrocería
28	7.5A	Relé de arranque en frío [solo Flex] Disponible solo en Paraguay.
29	30A	Módulo ABS
30	10A	Relé de la alarma antirrobo
31	15A	Módulo de control de la carrocería
32	15A	Módulo de control del motor (1) (batería)
33	10A	Cable de comunicación entre módulos

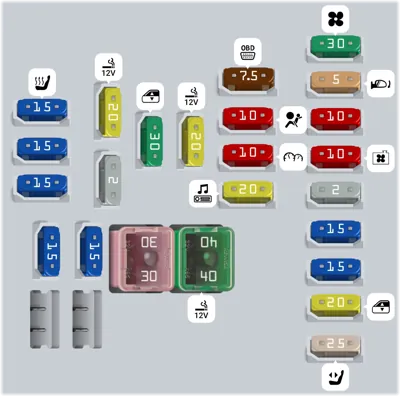

Bloque de fusibles del tablero de instrumentos

N°	A	Descripción
1	15A	HVAC automático/ Calefacción del asiento
2	15A	Módulo de control de la carrocería (6)
3	15A	Módulo de control de la carrocería (5)
4	20A	Encendedor de cigarrillos y toma de corriente
5	2A	Interruptor del volante
6	30A	Ventana eléctrica / accesorio de la radio
7	20A	Toma de corriente
8	15A	Módulo de control de la carrocería (2)
9	15A	Módulo de control de la carrocería (4)
10	30A	Módulo de control de la carrocería (8)
11	40A	RAP y accesorios 12 V
14	7.5A	Conector de Enlace de Datos (Data Link Connector - DLC)
15	10A	Módulo del airbag (SDM)
16	10A	Tablero de instrumentos (IPC)
17	20A	Radio
18	30A	Ventilador del HVAC
19	5A	Espejos retrovisores exteriores
20	10A	Onstar (solo México)
21	10A	Cabezal de control del HVAC
22	2A	Interruptor de encendido
23	15A	Módulo de control de la carrocería (1)
24	15A	Módulo de control de la carrocería (3)
25	20A	Interruptor de la ventana eléctrica
26	25A	Asiento eléctrico
