Caja de fusibles del compartimento del motor

N°	A	Descripción
-		Bomba de combustible [diésel]
-		Desempañador trasero y desempañador de retrovisor trasero (si está disponible)
-		Control del limpiaparabrisas delantero
-		Velocidad del limpiaparabrisas
-		Funcionamiento/ arranque
-		Ventilador de refrigeración 2 [nafta/Flex]
-		Sin uso [diésel]
-		Ventilador de refrigeración 1 [nafta/Flex]
-		Calentador de combustible [diésel]
-		Tren motriz
-		Embrague del aire acondicionado
-		Motor de arranque
-		Luz alta
-	5A	Repuesto
-	7.5A	Repuesto
-	10A	Repuesto
-	15A	Repuesto
-	20A	Repuesto
-	25A	Repuesto
-	30A	Repuesto
-	50A	Bomba del módulo ABS O ESC (si está disponible)
-	30A	Módulo de control de la caja de transferencia [4x4] (si está disponible)
-	30A	Repuesto [4x2]
-	60A	Módulo de la bujía incandescente de precalentamiento [diésel]
-	20A	Módulo de la bomba de combustible [nafta/flex]
-	30A	Solenoide del motor de arranque
-	30A	Limpiaparabrisas
-	30A	Calentador de combustible [diésel]
-	40A	Ventilador de refrigeración 1 [gasolina]
-	30A	Ventilador de refrigeración 1 [Flex]
-	40A	Ventilador de refrigeración 2 [Flex]
-	50A	Ventilador de refrigeración 2 [gasolina]
-	-	Sin uso [diésel]
-	30A	Bomba de vacío [nafta]
1	10A	Embrague del compresor de aire acondicionado
3	15A	Servodirección eléctrica (EPS por su sigla en inglés) (si está disponible)
5	15A	Bocina
6	15A	Faro de niebla delantero (si esta disponible)
7	10A	Faro izquierdo
8	10A	Faro derecho
9	-	Sin uso [Flex]
9	7.5A	Ventilador del radiador [gasolina]
9	7.5A	Módulo de control del motor [diésel]
10	15A	Relé del tren de transmisión (3) [diésel]
10	20A	Relé del tren de transmisión (3) [nafta/flex]
11	20A	Módulo de control del motor (1) [diésel]
11	25A	Módulo de control del motor (1) [nafta/flex]
12	10A	Relé del tren de transmisión (1)
13	10A	Relé del tren de transmisión (2)
14	15A	Relé del tren de transmisión (4)
15	15A	Señal de relé de marcha/arranque
16	15A	Módulo de control de la transmisión automática (si está disponible)
17	10A	Módulo de la caja de transferencia y nivelación de faros (si está disponible)
18	10A	Fuente de alimentación - Cuadro de instrumentos - Aire acondicionado - Módulo de airbag
19	20A	Bomba de combustible [diésel]
21	30A	Desempañador trasero (si está disponible)
22	15A	Desempañador del retrovisor exterior (si está disponible)
25	10A	Bomba del lavaparabrisas delantero
26	10A	Asistente de estacionamiento (si está disponible)
27	5A	Módulo de control de la carrocería
29	30A	Módulo ABS O ESC (si está disponible)
30	10A	Bocina
31	15A	Módulo de control de la carrocería
32	10A	Módulo de control del motor [batería] [nafta/Flex]
32	15A	Módulo de control del motor [batería] [diésel]
33	10A	Cable de comunicación entre módulos

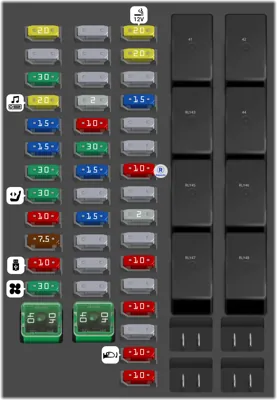

Caja de fusibles del tablero de instrumentos

N°	A	Descripción
-		C-Habilitar
-		RAP y accesorios [12 V]
-		Relé de marcha
1	20A	Módulo de control de la carrocería (6)
3	20A	Encendedor de cigarrillos (si está disponible)
6	20A	Tomas de tensión delantera y trasera (si está disponible)
7	30A	Módulo de control de la carrocería (8)
10	20A	Radio (si está disponible)
11	2A	Interruptor de encendido
12	15A	Zona ciega lateral (si está disponible)
13	15A	Módulo de control de la carrocería (3)
14	10A	Módulo de control de aire acondicionado delantero
16	15A	Módulo de control de la carrocería (1)
17	30A	Interruptor de ventana eléctrica de puerta delantera
19	30A	Interruptor de ventana eléctrica de puerta trasera (si está disponible)
20	15A	Módulo de control de la carrocería (4)
21	10A	Repuesto
22	30A	Asiento eléctrico (si está disponible)
25	10A	Módulo de sensado y diagnóstico (SDM)
26	15A	Módulo de control de la carrocería (2)
27	2A	Muelle de reloj
28	7.5A	Conector de enlace de datos (DLC)
31	10A	Grupo del tablero de instrumentos (IPC), Pantallas Radio (consola central), USB
33	10A	Módulo de puerta de enlace central (CGM)
34	30A	Ventilador del aire acondicionado delantero
37	10A	Alerta de choque frontal (FCA) / Sensor de lluvia (si está disponible)
39	10A	Espejos retrovisores (si están disponibles)
40	10A	OnStar (si está disponible)
53	40A	BUS-C (fusibles: F12, F33, F37, F39, F40)
54	40A	Accesorios [12 V]
