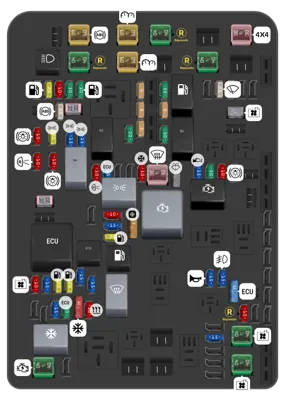

Caja de fusibles en el motor
| N° | A | Descripción | |
|---|---|---|---|
| - | 60A | Bomba del sistema de frenos antibloqueo | |
| - | 60A | BEC 1 del tablero de instrumentos | |
| - | 40A | Repuesto | |
| - | 30A | Control electrónico de la caja de transferencia 4WD | |
| - | 40A | Repuesto | |
| - | 60A | BEC 2 del tablero de instrumentos | |
| - | 40A | Repuesto | |
| - | 30A | Desempañador de la luneta trasera | |
| - | 40A | Arrancador | |
| - | 40A | Ventilador de enfriamiento 1 | |
| - | 40A | Ventilador de enfriamiento 2 | |
| - | 30A | Freno de remolque | |
| - | 30A | Batería de remolque | |
| - | Embrague del ventilador de enfriamiento | ||
| - | 20A | Bomba de combustible | |
| - | 10A | Módulo de control de chasis integrado | |
| - | 30A | Módulo de control de suspensión electrónica | |
| - | 30A | Módulo de potencia de la bomba de combustible | |
| - | 25A | Válvulas del sistema de frenos antibloqueo | |
| - | 10A | Luces de freno/giro de remolque, izquierda | |
| - | 20A | Luces de estacionamiento de remolque | |
| - | 15A | Luces de estacionamiento, derecha | |
| - | 15A | Luces de estacionamiento, izquierda | |
| - | 10A | Luces de reversa de remolque | |
| - | 10A | Luces de freno/giro de remolque, derecha | |
| - | 10A | Embrague del ventilador de enfriamiento | |
| - | 15A | Motor | |
| - | 20A | Inyectores de combustible A, impares | |
| - | 20A | Inyectores de combustible B, pares | |
| - | 15A | Sensor de oxígeno B | |
| - | 15A | Control del acelerador | |
| - | 15A | Sensor de oxígeno A | |
| - | 30A | Módulo de control del motor | |
| - | 10A | Módulo del compresor de aire acondicionado/ Paquete de baterías | |
| - | 10A | Calefactor interior | |
| - | 10A | Encendido misceláneo | |
| - | 15A | Encendido de la transmisión | |
| - | 20A | Bomba de combustible 2 | |
| - | 5A | Compresor de aire acondicionado/ Control de voltaje regulado de la batería | |
| - | 5A | Interruptor de carrocero 1 | |
| - | 30A | Carrocero 2 | |
| - | 5A | Interruptor de carrocero 2 | |
| - | 5A | Interruptor de carrocero 3 | |
| - | 5A | Interruptor de carrocero 4 | |
| - | 30A | Carrocero 3 | |
| - | 30A | Carrocero 4 | |
| - | 10A | Luces de reversa | |
| - | 15A | Encendido del módulo de control del motor | |
| - | 10A | Embrague del compresor de aire acondicionado | |
| - | Lavaparabrisas delantero | ||
| - | 15A | Espejos calefaccionados | |
| - | 30A | Carrocero 1 | |
| - | 10A | Luz de freno central elevada | |
| - | 15A | Bocina | |
| - | 15A | Luz antiniebla | |
| - | 15A | Módulo de control de la transmisión/Módulo de control del motor | |
| - | 10A | Repuesto | |
| - | 15A | Persiana aerodinámica | |
| - | 25A | Limpiaparabrisas delantero | |
| - | Faros delanteros | ||
| - | Carrocero 2 | ||
| - | Carrocero 4 | ||
| - | Bomba de combustible | ||
| - | Carrocero 3 | ||
| - | Luces de estacionamiento de remolque | ||
| - | Arrancador | ||
| - | Marcha/Arranque | ||
| - | Módulo de control del motor | ||
| - | Carrocero 1 | ||
| - | Bomba de combustible 2 | ||
| - | Desempañador de la luneta trasera | ||
| - | Control de aire acondicionado |

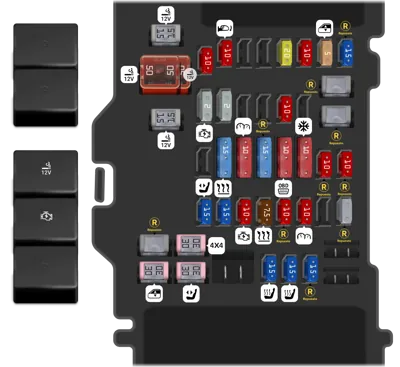

Bloque de fusibles del tablero de instrumentos (Izquierdo)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 15A | Toma de corriente auxiliar 2 | |
| 2 | 10A | Energía retenida para accesorios SEO | |
| 3 | 10A | Abridor de puerta de garaje universal/Espejo retrovisor interior | |
| 6 | 20A | Módulo de control de la carrocería 3 | |
| 7 | 10A | Módulo de control de la carrocería 5 | |
| 8 | 5A | Interruptor de ventana del conductor/Interruptor de espejo | |
| 9 | 15A | Repuesto | |
| 10 | 50A | Energía retenida para accesorios de la toma de corriente | |
| 11 | 50A | Batería de la toma de corriente | |
| 12 | 15A | Toma de corriente auxiliar 1/Encendedor de cigarrillos | |
| 13 | 2A | Interruptor de encendido de lógica discreta | |
| 14 | 2A | Retroiluminación del interruptor | |
| 17 | 10A | Módulo de control de la carrocería 1 | |
| 19 | Repuesto | ||
| 20 | Repuesto | ||
| 22 | 15A | Encendido de calefacción, ventilación y aire acondicionado/Calefacción auxiliar, ventilación y aire acondicionado | |
| 23 | 10A | Encendido del tablero de instrumentos/Encendido del módulo de diagnóstico de detección | |
| 24 | 15A | Repuesto | |
| 25 | 10A | Conector de enlace de datos/Módulo del asiento del conductor | |
| 26 | 10A | Entrada pasiva y arranque pasivo/Calefacción, ventilación y aire acondicionado | |
| 27 | 10A | Repuesto | |
| 28 | 10A | Repuesto | |
| 29 | 15A | Habilitación de estacionamiento/Pedales ajustables eléctricamente | |
| 30 | 15A | SEO | |
| 31 | 10A | Accesorio/Encendido de arranque | |
| 32 | 7.5A | Volante calefaccionado | |
| 33 | 10A | Repuesto | |
| 34 | 10A | Tablero de instrumentos | |
| 36 | Repuesto | ||
| 37 | Repuesto | ||
| 38 | 30A | 4WD Trec | |
| 40 | 30A | Puertas izquierdas | |
| 41 | 30A | Asiento eléctrico del conductor | |
| 43 | 15A | Asiento delantero izquierdo calefaccionado/enfriado | |
| 44 | 15A | Asientos delanteros derechos calefaccionados/enfriados | |
| 45 | 15A | Repuesto | |
| 49 | Toma de corriente auxiliar 1 / Encendedor de cigarrillos | ||
| 50 | Encendido/Arranque |

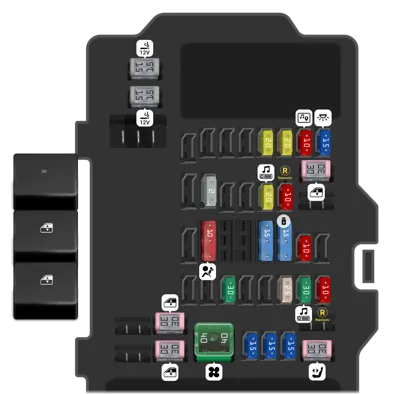

Bloque de fusibles del tablero de instrumentos (Derecho)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 15A | Toma de corriente de accesorios 3 | |
| 2 | 15A | Toma de corriente de accesorios 4 | |
| 7 | 20A | Módulo de control de la carrocería 4 | |
| 8 | 20A | Módulo de control de la carrocería 8 | |
| 9 | 10A | Entretenimiento del asiento trasero | |
| 10 | 15A | Luz de carga | |
| 15 | 2A | Controles del volante | |
| 18 | 20A | Radio | |
| 19 | 10A | Repuesto | |
| 20 | 30A | Quemacocos | |
| 23 | 10A | Bolsa de aire/Info | |
| 26 | 15A | Exportación/Toma de fuerza/Batería SEO 1 | |
| 27 | 15A | Detección de obstáculos/Puertos USB | |
| 28 | 10A | Módulo de control de la carrocería 2 | |
| 32 | 30A | Batería SEO 2 | |
| 35 | 25A | Inversor de CA | |
| 36 | 30A | Amplificador | |
| 37 | 10A | Repuesto | |
| 39 | 30A | Ventana trasera corrediza | |
| 42 | 30A | Motor de la ventana de la puerta derecha | |
| 43 | 40A | Soplador delantero | |
| 44 | 15A | TPIM2/SEO | |
| 45 | 15A | Módulo de control de la carrocería 6 | |
| 46 | 15A | Módulo de control de la carrocería 7 | |
| 47 | 30A | Asiento del pasajero | |
| 50 | Energía de accesorios retenida/Accesorio | ||
| 51 | Abrir ventana trasera corrediza | ||
| 52 | Cerrar ventana trasera corrediza |
