Chevrolet Silverado HD / Fusibles 2008

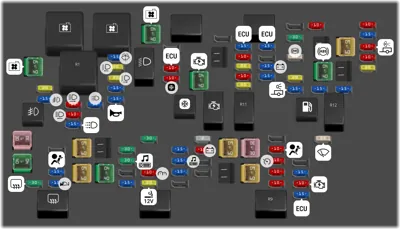

Bloque de Fusibles Bajo el Capó

Bloque de Fusibles Bajo el Capó
N°ADescripción
- Control del Ventilador de Refrigeración
- Ventilador de Refrigeración de Alta Velocidad
- Ventilador de Refrigeración de Baja Velocidad
- Faro de Luz Baja
- Desempañador Trasero
- Energía Conmutada
- Motor de Arranque
- Tren Motriz
- Luces de Estacionamiento
- Luces Antiniebla Delanteras
- Compresor del Aire Acondicionado
- Bomba de Combustible
1 40A Ventilador de Refrigeración 2
2 30A Perno 2 (Frenos del Remolque)
3 40A Perno 1 (Alimentación de Batería del Conector del Remolque) (Opcional - Requiere Fusible de 40A)
4 60A Centro Eléctrico Bus Izquierdo 1
6 60A Centro Eléctrico Bus Medio 1
7 40A Soplador de Control de Climatización
8 40A Ventilador de Refrigeración 1
10 40A Motor de Arranque
12 40A Sistema de Frenos Antibloqueo 1
13 60A Sistema de Frenos Antibloqueo de Servicio Pesado
15 60A Sistema Calefaccionado del Lavaparabrisas
17 30A Sistema de Tracción en las Cuatro Ruedas
18 60A Centro Eléctrico Bus Izquierdo 2
19 20A No Usado
20 15A Luces Antiniebla
23 15A Sistema de Airbag (Batería)
24 15A Espejos Calefaccionados
25 30A Desempañador Trasero
26 10A Faro Delantero de Luz Alta del Lado del Pasajero
27 10A Faro Delantero de Luz Alta del Lado del Conductor
28 15A Luces de Circulación Diurna 2
29 15A Luces de Circulación Diurna
30 15A Lavaparabrisas Delantero
31 20A Faro Delantero de Luz Baja del Lado del Conductor
32 20A Faro Delantero de Luz Baja del Lado del Pasajero
33 15A No Usado
34 15A Bocina
37 10A Módulo de Control del Motor (Batería)
38 10A Compresor del Aire Acondicionado
39 30A Uso de Carrocero SEO B2 (Batería)
40 30A Amplificador
42 15A Uso de Carrocero SEO B1 (Batería)
43 30A Techo Solar
44 10A Tablero de Instrumentos
45 20A Encendedor de Cigarrillos, Toma de Corriente Auxiliar
46 15A Pedales Ajustables Eléctricos
47 15A Sistema de Audio
48 15A Toma de Fuerza
50 2A Sistema de Encendido con Llave, Sistema Antirrobo
51 10A Controles de Climatización (Batería)
55 15A Controles del Motor
56 10A Sensor de Oxígeno
57 20A Inyectores de Combustible, Bobinas de Encendido (Lado Derecho)
58 10A Sensores de Oxígeno
59 20A Inyectores de Combustible, Bobinas de Encendido (Lado Izquierdo)
60 15A Módulo de Control del Motor, Control del Acelerador
62 15A Módulo de Control de la Transmisión (Batería)
63 15A Controles de la Transmisión (Encendido)
65 10A Sistema de Airbag (Encendido)
66 10A Varios (Encendido), Control de Crucero
67 10A Control de Climatización Auxiliar (Encendido) Espejo de Brújula-Temperatura
68 10A Relé del Compresor de Control Automático de Nivel, Uso de Carrocero SEO
70 15A Luz de Freno Central de Montaje Alto (CHMSL)
71 10A Controles de Climatización (Encendido)
72 15A Módulo de Control del Motor, Bomba de Combustible Secundaria (Encendido)
74 30A Control Electrónico de Suspensión, Escape de Control Automático de Nivel
75 25A Sistema de Frenos Antibloqueo 2
76 20A Bomba de Combustible
77 15A Luces de Estacionamiento del Remolque
78 10A Lámpara de Parada/Giro Derecha del Remolque
79 15A Luces de Estacionamiento del Lado del Conductor
80 15A Luces de Estacionamiento del Lado del Pasajero
81 25A Limpiaparabrisas
82 10A Lámpara de Parada/Giro Izquierda del Remolque
83 15A Controlador de Freno del Remolque
84 10A Luces de Reversa del Remolque
85 10A Luces de Reversa del Vehículo
86 20A Módulo de Control del Sistema de Combustible

Bloque de fusibles del tablero de instrumentos

Bloque de fusibles del tablero de instrumentos
N°ADescripción
- Conexión del arnés de la puerta del conductor
- Conector del arnés
- Conector del arnés
- Disyuntor de la ventanilla eléctrica del lado del conductor
1 20A Asientos traseros
2 20A Toma de corriente accesoria trasera
3 2A Luz de fondo de los controles del volante
4 15A Módulo de la puerta del conductor
5 15A Luces de techo, señal de giro del lado del conductor
6 15A Señal de giro del lado del conductor, luz de freno
7 10A Iluminación de fondo del tablero de instrumentos
8 15A Señal de giro del lado del pasajero, luz de freno
9 15A Control remoto universal para el hogar
10 15A Cerradura eléctrica de la puerta 2 (función de desbloqueo)
11 15A Cerradura eléctrica de la puerta 2 (función de bloqueo)
12 15A Luces de freno, luz de freno central superior
13 30A Controles de clima traseros
14 2A Espejo eléctrico
15 10A Módulo de control de la carrocería (BCM)
16 20A Tomas de corriente accesorias
17 10A Luces interiores
18 15A Cerradura eléctrica de la puerta 1 (función de desbloqueo)
19 5A Entretenimiento del asiento trasero
20 10A Asistencia de estacionamiento trasero ultrasónico
21 15A Cerradura eléctrica de la puerta 1 (función de bloqueo)
22 10A Centro de información del conductor
25 10A Módulo del asiento del conductor, sistema de entrada sin llave
26 15A Cerradura eléctrica de la puerta del conductor (función de desbloqueo)

Bloque de fusibles del panel de instrumentos central

Bloque de fusibles del panel de instrumentos central
N°ADescripción
- Conector 2 del mazo de cables de la carrocería
- Conector 1 del mazo de cables de la carrocería
- Conector 3 del mazo de cables de la carrocería
- Conector 3 del mazo de cables del techo interior
- Conector 2 del mazo de cables del techo interior
- Conector 1 del mazo de cables del techo interior
- Conector del mazo de cables del instalador de opciones de equipo especial
- Disyuntor del lado del pasajero
- Asiento del pasajero
- Circuito del asiento del conductor
- Ventana corrediza trasera
