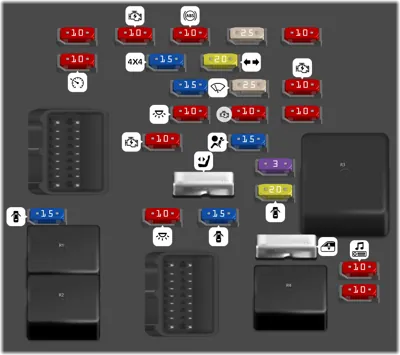

Bloque de Fusibles del Tablero de Instrumentos
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de Energía para Accesorios Retenida | ||
| - | Relé de Seguros Eléctricos de Puertas | ||
| - | Relé de Seguros Eléctricos de Puertas | ||
| - | Relé de Seguros Eléctricos de Puertas | ||
| - | Relé de Energía para Accesorios Retenida | ||
| - | Relé de Seguros Eléctricos de Puertas | ||
| 1 | 10A | Sistema de Control de Clima | |
| 2 | 10A | Encendido, Asientos Eléctricos | |
| 3 | 10A | Sistema de Frenos Antibloqueo | |
| 4 | 25A | Sistema de Control de Clima | |
| 5 | 10A | Pantalla PRND321, Odómetro. VCM/PCM | |
| 6 | 10A | Control de Velocidad Crucero, Tablero de Instrumentos | |
| 7 | 15A | Sistema de Tracción en las Cuatro Ruedas, Batería Auxiliar | |
| 8 | 20A | Luces Exteriores, Luces Direccionales, Luces de Emergencia | |
| 9 | 15A | No Utilizado | |
| 10 | 25A | Limpiaparabrisas | |
| 11 | 10A | Opción de Equipo Especial, Encendido, Conducción Manual Seleccionable | |
| 12 | 10A | Luces Interiores | |
| 13 | 10A | Encendido, Tablero de Instrumentos | |
| 14 | 10A | Accesorio de Opción de Equipo Especial, Teléfono Celular | |
| 15 | 10A | Sistema de Arranque | |
| 16 | 15A | Bolsa de Aire | |
| 17 | 3A | Espejos Eléctricos, Seguros Eléctricos de Puertas | |
| 18 | 20A | Seguros Eléctricos de Puertas | |
| 19 | 15A | Seguros Eléctricos de Puertas | |
| 20 | 10A | Luces de Estacionamiento, Luces de Posición Laterales, Luces Interiores | |
| 21 | 15A | Seguros Eléctricos de Puertas | |
| 22 | 10A | Sistema de Audio | |
| 23 | 10A | No Utilizado | |
| 24 | Disyuntor de Asiento Eléctrico | ||
| 25 | Disyuntor de Ventana Eléctrica |

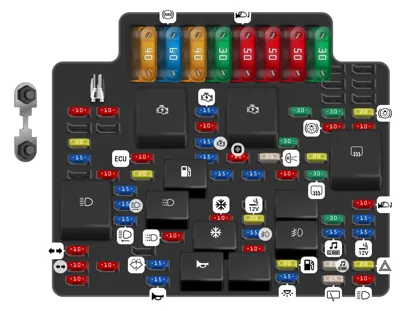

Centro Eléctrico Bajo el Capó
| N° | A | Descripción | |
|---|---|---|---|
| - | 40A | Alimentación de Corriente de Accesorios/Cableado del Remolque | |
| - | 60A | Frenos Antibloqueo | |
| - | 40A | Interruptor de Encendido | |
| - | 30A | Sistema A.I.R. | |
| - | 50A | Corriente de Accesorios Retenida, Espejos Eléctricos, Seguros de Puerta Eléctricos, Asiento(s) Eléctrico(s) | |
| - | 50A | Interruptor de Encendido | |
| - | 50A | No Usado | |
| - | 30A | Alimentación de Freno de Corriente de Accesorios/Cableado del Remolque | |
| - | 10A | Cableado del Remolque de la Luz Direccional Derecha | |
| - | 10A | Cableado del Remolque de las Luces de Reversa | |
| - | 15A | Luces de Reversa del Vehículo | |
| - | 10A | Cableado del Remolque de la Luz Direccional Izquierda | |
| - | 10A | Luces de Estacionamiento Traseras Derechas | |
| - | 10A | Luces Direccionales Derechas | |
| - | 10A | Luces Direccionales Izquierdas | |
| - | 10A | No Usado | |
| - | 10A | Luces de Estacionamiento Delanteras, Luces de Posición Laterales | |
| - | 10A | Controles del Motor, Purga del Canister, Sistema de Combustible | |
| - | 20A | VCM/PCM | |
| - | 15A | Cableado del Remolque de las Luces de Estacionamiento | |
| - | 15A | Faros Delanteros Derechos | |
| - | 15A | Faros Delanteros Izquierdos | |
| - | 15A | Bomba del Lavaparabrisas | |
| - | 15A | Bocina | |
| - | 10A | Luces de Circulación Diurna | |
| - | 15A | Encendido, Controles de Combustible (Relé) | |
| - | 10A | VCM/PCM | |
| - | 15A | Controles de Combustible, Encendido | |
| - | 15A | Control Electrónico del Acelerador | |
| - | 10A | Relé del Compresor del Aire Acondicionado, Desempañador de la Ventana Trasera, Luces de Circulación Diurna, Sistema A.I.R. | |
| - | 25A | Luces de Reversa, BTSI | |
| - | 30A | No Usado | |
| - | 20A | Caja de Transferencia Automática | |
| - | 15A | Sensores de Oxígeno | |
| - | 15A | Sensores de Oxígeno | |
| - | 10A | Luces de Estacionamiento Traseras Izquierdas | |
| - | 30A | Desempañador de la Ventana Trasera, Espejos Calefaccionados | |
| - | 10A | Aire Acondicionado | |
| - | 20A | Encendedor de Cigarrillos. Tomas de Corriente Auxiliares | |
| - | 15A | Luces Antiniebla (Relé) | |
| - | 10A | Bloqueo de Cambio de Freno-Transmisión | |
| - | 30A | Luces de Estacionamiento | |
| - | 30A | Sistema de Control de Clima | |
| - | 10A | Luz de Freno Central Superior | |
| - | 20A | Luces Exteriores, Luces de Freno | |
| - | 10A | Luces de Freno, Control de Crucero | |
| - | 20A | Interruptor de Encendido. Bomba de Combustible, Pantalla PRND321, Arranque | |
| - | 15A | Luces Interiores | |
| - | 30A | Corriente de Opción de Equipo Especial, Asientos, Lámpara Auxiliar Montada en el Techo | |
| - | 15A | Sistema de Audio, Tablero de Instrumentos, Sistema de Control de Clima | |
| - | 25A | No Usado | |
| - | 25A | No Usado | |
| - | 10A | Espejos Calefaccionados | |
| - | 15A | Corriente de Opción de Equipo Especial, Lámpara Auxiliar Montada en el Techo, Teléfono Celular | |
| - | 15A | Encendedor de Cigarrillos, Tomas de Corriente Auxiliares | |
| - | 20A | Luces Exteriores, Luces de Emergencia | |
| - | 10A | Módulo de Control de Carrocería. Entrada Remota sin Llave, Faros Delanteros | |
| - | Herramienta para la extracción de los fusibles. | ||
| - | Faros Delanteros (Relé) | ||
| - | Encendido, Controles de Combustible | ||
| - | Motor de Arranque (Relé) | ||
| - | Bomba de Combustible (Relé) | ||
| - | Luces de Circulación Diurna (Relé) | ||
| - | Aire Acondicionado (Relé) | ||
| - | Bocina (Relé) | ||
| - | Luces Antiniebla | ||
| - | Desempañador de la Ventana Trasera, Espejos Calefaccionados (Relé) |
Centro Eléctrico Bajo el Capó
| N° | A | Descripción | |
|---|---|---|---|
| - | 40A | Alimentación de Corriente de Accesorios/Cableado del Remolque | |
| - | 60A | Frenos Antibloqueo | |
| - | 40A | Interruptor de Encendido | |
| - | 30A | Sistema A.I.R. | |
| - | 50A | Corriente de Accesorios Retenida, Espejos Eléctricos, Seguros de Puerta Eléctricos, Asiento(s) Eléctrico(s) | |
| - | 50A | Interruptor de Encendido | |
| - | 50A | Corriente de Accesorios Retenida | |
| - | 30A | Alimentación de Freno del Cableado del Remolque/Corriente de Accesorios | |
| - | 10A | Cableado del Remolque de la Luz Direccional Derecha | |
| - | 20A | Cableado del Remolque de las Luces de Reversa | |
| - | 15A | Luces de Reversa del Vehículo | |
| - | 10A | Cableado del Remolque de la Luz Direccional Izquierda | |
| - | 10A | Luces de Estacionamiento Traseras Derechas | |
| - | 10A | Luces Direccionales Derechas | |
| - | 10A | Luces Direccionales Izquierdas | |
| - | 10A | Luces de Expedición | |
| - | 10A | Luces de Estacionamiento Delanteras, Luces de Posición Laterales | |
| - | 10A | Controles del Motor, Purga del Canister, Sistema de Combustible | |
| - | 20A | VCM/PCM | |
| - | 15A | Cableado del Remolque de las Luces de Estacionamiento | |
| - | 15A | Faros Delanteros Derechos | |
| - | 15A | Faros Delanteros Izquierdos | |
| - | 15A | Bomba del Lavaparabrisas | |
| - | 15A | Bocina | |
| - | 10A | Luces de Circulación Diurna | |
| - | 15A | Encendido, Controles de Combustible (Relé) | |
| - | 10A | VCM/PCM | |
| - | 15A | Controles de Combustible, Encendido | |
| - | 15A | Control Electrónico del Acelerador | |
| - | 10A | Relé del Compresor del aire acondicionado, Desempañador de la Ventana Trasera, Luces de Circulación Diurna, Sistema A.I.R. | |
| - | 25A | Luces de Reversa, BTSI | |
| - | 30A | Sistema de Control de Climatización Trasero | |
| - | 20A | Caja de Transferencia Automática | |
| - | 15A | Sensores de Oxígeno | |
| - | 15A | Sensores de Oxígeno | |
| - | 10A | Luces de Estacionamiento Traseras Izquierdas | |
| - | 30A | Desempañador de la Ventana Trasera, Espejos Calefaccionados | |
| - | 10A | Aire Acondicionado | |
| - | 20A | Encendedor de Cigarrillos, Tomas de Corriente Auxiliares | |
| - | 15A | Luces Antiniebla (Relé) | |
| - | 10A | Bloqueo de Cambio Freno-Transmisión | |
| - | 30A | Luces de Estacionamiento | |
| - | 30A | Sistema de Control de Climatización | |
| - | 10A | Luz de Freno Central Superior | |
| - | 20A | Luces Exteriores, Luces de Freno | |
| - | 10A | Luces de Freno, Control de Crucero | |
| - | 20A | Interruptor de Encendido, Bomba de Combustible, Pantalla PRND321, Arranque | |
| - | 15A | Luces Interiores | |
| - | 30A | Corriente de Opción de Equipo Especial, Asientos, Lámpara Auxiliar Montada en el Techo | |
| - | 15A | Sistema de Audio, Tablero de Instrumentos, Sistema de Control de Climatización | |
| - | 25A | Amplificador de Radio | |
| - | 25A | Limpiaparabrisas Trasero | |
| - | 10A | Espejos Calefaccionados | |
| - | 15A | Corriente de Opción de Equipo Especial, Lámpara Auxiliar Montada en el Techo, Teléfono Celular | |
| - | 15A | Encendedor de Cigarrillos, Tomas de Corriente Auxiliares | |
| - | 20A | Luces Exteriores, Luces de Emergencia | |
| - | 10A | Módulo de Control de la Carrocería, Entrada Remota sin Llave, Faros Delanteros | |
| - | Herramienta para la extracción de los fusibles. | ||
| - | Faros Delanteros (Relé) | ||
| - | Encendido, Controles de Combustible | ||
| - | Motor de Arranque (Relé) | ||
| - | Bomba de Combustible (Relé) | ||
| - | Luces de Circulación Diurna (Relé) | ||
| - | aire acondicionado (Relé) | ||
| - | Bocina (Relé) | ||
| - | Luces Antiniebla | ||
| - | Desempañador de la Ventana Trasera, Espejos Calefaccionados (Relé) |
Bloque de fusibles del tablero de instrumentos
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de alimentación de accesorios retenida | ||
| - | Relé de seguros eléctricos de puertas | ||
| - | Relé de seguros eléctricos de puertas | ||
| - | Relé de seguros eléctricos de puertas | ||
| - | Relé de alimentación de accesorios retenida | ||
| - | Relé de seguros eléctricos de puertas | ||
| 1 | 10A | Sistema de control de clima | |
| 2 | 10A | Encendido, Asientos eléctricos | |
| 3 | 10A | Sistema de frenos antibloqueo | |
| 4 | 25A | Sistema de control de clima | |
| 5 | 10A | Pantalla PRND321, Odómetro. VCM/PCM | |
| 6 | 10A | Control de crucero, Tablero de instrumentos | |
| 7 | 15A | Sistema de tracción en las cuatro ruedas, Batería auxiliar | |
| 8 | 20A | Luces exteriores, Luces direccionales, Luces de emergencia | |
| 9 | 15A | No utilizado | |
| 10 | 25A | Limpiaparabrisas | |
| 11 | 10A | Opción de equipo especial, Encendido, Conducción manual seleccionable | |
| 12 | 10A | Luces interiores | |
| 13 | 10A | Encendido, Tablero de instrumentos | |
| 14 | 10A | Accesorio de opción de equipo especial, Teléfono celular | |
| 15 | 10A | Sistema de arranque | |
| 16 | 15A | Bolsa de aire | |
| 17 | 3A | Espejos eléctricos, Seguros eléctricos de puertas | |
| 18 | 20A | Seguros eléctricos de puertas | |
| 19 | 15A | Seguros eléctricos de puertas | |
| 20 | 10A | Luces de estacionamiento, Luces de posición laterales, Luces interiores | |
| 21 | 15A | Seguros eléctricos de puertas | |
| 22 | 10A | Sistema de audio | |
| 23 | 10A | No utilizado | |
| 24 | Disyuntor de asientos eléctricos | ||
| 25 | Disyuntor de ventanas eléctricas |
Bloque de utilidad del panel de instrumentos central
| N° | A | Descripción | |
|---|---|---|---|
| - | Opción de Equipo Especial | ||
| - | Cableado del Freno del Remolque | ||
| - | Equipo Adicional | ||
| - | Asientos Calefaccionados | ||
| - | Asientos Eléctricos | ||
| - | Cableado del Revestimiento del Techo | ||
| - | Interruptor Manual de Conducción Seleccionable | ||
| - | Cableado del Teléfono Celular | ||
| - | Interruptor del Embrague de la Transmisión Manual | ||
| - | Luces de Estacionamiento | ||
| - | Alimentación de Luces Interiores | ||
| - | Luces de Cortesía |
Bloque de Utilidad del Panel de Instrumentos Central
| N° | A | Descripción | |
|---|---|---|---|
| - | Opción de Equipamiento Especial | ||
| - | Asientos Calefaccionados | ||
| - | Cableado del Revestimiento del Techo | ||
| - | Cableado del Freno del Remolque | ||
| - | Asientos Eléctricos | ||
| - | Interruptor del Embrague de la Transmisión Manual | ||
| - | Equipo Adicional | ||
| - | Luces de Estacionamiento | ||
| - | Interruptor de Conducción Seleccionable Manual | ||
| - | Alimentación de Luces Interiores | ||
| - | Luces de Cortesía | ||
| - | Cableado del Teléfono Celular |
