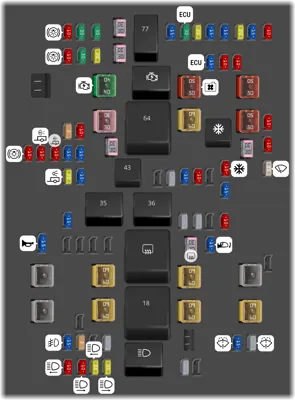

Bloque de Fusibles del Compartimento del Motor
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | Luz alta izquierda | |
| 2 | 10A | Luz alta derecha | |
| 3 | 20A | Faro izquierdo | |
| 4 | 20A | Faro derecho | |
| 5 | Faro | ||
| 6 | TIM | ||
| 7 | - | Vacío | |
| 8 | 15A | Luz antiniebla | |
| 9 | 5A | VKM | |
| 10 | - | Vacío | |
| 11 | Adaptador policial | ||
| 12 | - | Vacío | |
| 13 | 15A | Limpiaparabrisas delantero | |
| 14 | Limpiaparabrisas trasero | ||
| 15 | MSB conductor | ||
| 16 | - | Vacío | |
| 17 | 60A | IECL 1 | |
| 18 | Inversor de corriente continua a corriente alterna | ||
| 19 | 60A | Inversor de corriente continua a corriente alterna | |
| 20 | 60A | IECR 2 (LD)/ EBCM2 (HD) | |
| 21 | MSB pasajero | ||
| 22 | 60A | IECL 2 | |
| 23 | Desempañador de la ventana trasera | ||
| 24 | 60A | EBCM 1 | |
| 25 | REC | ||
| 26 | - | Vacío | |
| 27 | 15A | Claxon | |
| 28 | - | Vacío | |
| 29 | - | Vacío | |
| 30 | - | Vacío | |
| 31 | - | Vacío | |
| 32 | 30A | Desempañador de la ventana trasera | |
| 33 | 15A | Espejo calefaccionado | |
| 34 | 15A | Luz de estacionamiento izquierda | |
| 35 | Luz de estacionamiento | ||
| 36 | Marcha/Arranque | ||
| 37 | Remolque europeo | ||
| 38 | TIM | ||
| 39 | - | Vacío | |
| 40 | 10A | Encendido misceláneo | |
| 41 | 20A | Luz de estacionamiento del remolque | |
| 42 | 15A | Luz de estacionamiento derecha | |
| 43 | Segunda bomba de combustible | ||
| 44 | - | Vacío | |
| 45 | Segunda bomba de combustible | ||
| 46 | 15A | Encendido del módulo de control del motor | |
| 47 | 10A | Encendido del módulo de control de la transmisión | |
| 48 | - | Vacío | |
| 49 | 15A | Módulo de control de la transmisión | |
| 50 | 10A | Embrague del aire acondicionado | |
| 51 | 30A | Módulo de control de la caja de transferencia | |
| 52 | 25A | Limpiaparabrisas delantero | |
| 53 | 10A | Luz de freno central elevada | |
| 54 | 10A | Luz de reversa del remolque | |
| 55 | 10A | Luz de reversa del remolque | |
| 56 | 15A | SADS | |
| 57 | 15A | TTPM | |
| 58 | 30A | Motor de arranque HD DSL) | |
| 59 | Embrague del aire acondicionado | ||
| 60 | 10A | Gestión activa de combustible 1 | |
| 61 | 5A | VES | |
| 62 | 10A | Módulo de control de chasis integrado/CVS | |
| 63 | 30A | Batería del remolque | |
| 64 | Motor de arranque (LD & HD DSL) / Embrague del ventilador de enfriamiento [HD Gas] | ||
| 65 | 60A | Centro eléctrico auxiliar bajo el capó | |
| 66 | 50A | Motor del ventilador de enfriamiento izquierdo | |
| 67 | 10A | Gestión activa de combustible 2 | |
| 68 | - | Vacío | |
| 69 | 40A | Piñón de arranque (LD) / Motor de arranque [HD Gas] | |
| 70 | Piñón de arranque (LD) / Motor de arranque [HD Gas] | ||
| 71 | 50A | Ventilador de enfriamiento | |
| 72 | 50A | Ventilador de enfriamiento derecho | |
| 73 | 10A | Luz de freno/giro del remolque izquierda | |
| 74 | 30A | TIM | |
| 75 | 20A | DEFC | |
| 76 | 30A | RNG BDS eléctrico | |
| 77 | Tren motriz | ||
| 78 | 15A | Módulo de control del motor | |
| 79 | 10A | Batería auxiliar | |
| 80 | 10A | Bomba de enfriamiento de la cabina | |
| 81 | 10A | Luz de freno/giro del remolque derecha | |
| 82 | 30A | TIM | |
| 83 | 30A | FTZM | |
| 84 | 30A | Freno del remolque | |
| 85 | 15A | ENG | |
| 86 | 30A | Módulo de control del motor | |
| 87 | 20A | Inyector B par | |
| 88 | 15A | Sensor O2 B | |
| 89 | 15A | Sensor O2 A | |
| 90 | 20A | Inyector A impar | |
| 91 | 15A | Control del acelerador del módulo de control del motor | |
| 92 | 10A | Embrague del ventilador de enfriamiento |
Bloque de Fusibles del Tablero de Instrumentos (Izquierdo)
| N° | A | Descripción | |
|---|---|---|---|
| - | Asientos traseros calefaccionados izquierdo/derecho | ||
| - | Remolque europeo | ||
| - | Vacío | ||
| - | Refuerzo delantero | ||
| - | Asientos calefaccionados y ventilados izquierdo/derecho | ||
| - | Entretenimiento del asiento trasero/Disuasión de robo | ||
| - | Entrada pasiva/Encendido pasivo/Módulo del asiento del conductor | ||
| - | Vacío | ||
| - | Parasol | ||
| - | Asiento eléctrico del pasajero | ||
| - | Toma de fuerza para exportación/Opción de equipo especial 1 | ||
| - | Vacío | ||
| - | Vacío | ||
| - | AMP | ||
| - | MFEG | ||
| - | Puerta trasera | ||
| - | Ventana trasera deslizante | ||
| - | Apertura de ventana trasera deslizante | ||
| - | Cierre de ventana trasera deslizante | ||
| - | MFEG mayor 1 | ||
| - | MFEG menor 1 | ||
| - | MFEG menor 2 | ||
| - | MFEG mayor 2 | ||
| - | Antirrobo | ||
| - | - |
Bloque de Fusibles del Tablero de Instrumentos (Derecho) - Frontal
| N° | A | Descripción | |
|---|---|---|---|
| - | 30A | Puertas izquierdas | |
| - | - | Vacío | |
| - | - | Vacío | |
| - | 40A | Ventilador delantero | |
| - | 15A | Interruptor lumbar | |
| - | 15A | Módulo de control de carrocería 6,/ Módulo de control de carrocería 7 | |
| - | 10A | Asiento/CLM | |
| - | 15A | Módulo de control de carrocería 3/Módulo de control de carrocería 5 | |
| - | 10A | Módulo de espejos/ventanas | |
| - | 2A | Controles del volante | |
| - | 10A | VPM/OBS DET | |
| - | 2A | DLIS | |
| - | 10A | Asientos ventilados | |
| - | 10A | NO R/C | |
| - | 7.5A | Volante calefaccionado | |
| - | 10A | MISC R/C | |
| - | 10A | Encendido del tablero de instrumentos/ Superior | |
| - | 15A | Encendido de calefacción, ventilación y aire acondicionado/Auxiliar de calefacción, ventilación y aire acondicionado | |
| - | 10A | Puertos USB/Opción de equipo especial con retención de energía del accesorio | |
| - | 50A | Toma de corriente del accesorio/retención de energía del accesorio | |
| - | Toma de corriente del accesorio/Batería | ||
| - | 10A | Módulo de detección y diagnóstico/Freno de estacionamiento | |
| - | 20A | Módulo de control de carrocería 4 | |
| - | 15A | Opción de equipo especial/Conexión de enlace de datos | |
| - | 30A | Módulo de control de carrocería 8 | |
| - | 15A | Luz de carga | |
| - | 10A | CGM | |
| - | 10A | Infotainment 1 | |
| - | - | Vacío | |
| - | 10A | AVM | |
| - | 15A | Módulo de control de carrocería 2 | |
| - | 10A | Calefacción, ventilación y aire acondicionado/Batería 1 | |
| - | 10A | Tablero de instrumentos/Batería | |
| - | 20A | Módulo de control de transmisión | |
| - | 15A | Módulo de control de carrocería 1 | |
| - | - | Vacío | |
| - | Batería 1 | ||
| - | Batería 2 | ||
| - | - | Vacío | |
| - | 40A | Techo solar | |
| - | 15A | Infotainment 2 | |
| - | 30A | Asiento eléctrico del conductor |
Bloque de fusibles del tablero de instrumentos (Derecho) - Trasero
| N° | A | Descripción | |
|---|---|---|---|
| - | Toma de corriente 2 | ||
| - | Toma de corriente 1/Encendedor de cigarrillos | ||
| - | Toma de corriente 3 | ||
| - | Toma de corriente 4 | ||
| - | Encendido/Arranque | ||
| - | Accesorios retenidos de energía/Accesorio 1 | ||
| - | Accesorios retenidos de energía/Accesorio 2 | ||
| - | Vacío | ||
| - | Puertas derechas | ||
| - | TRANS DC DC 1 | ||
| - | TRANS DC DC 2 |
