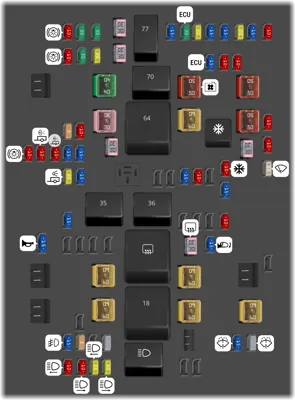

Caja de fusibles en el motor

N°	A	Descripción
1	10A	Luz Alta Izquierda
2	10A	Luz Alta Derecha
3	20A	Faro Izquierdo
4	20A	Faro Derecho
5		Faro
8	15A	Luz Antiniebla
9	5A	-
11		Adaptador de Policía
13	15A	Lavador Delantero
14		Lavador Trasero
17	60A	IECL 1
18		Inversor DC/AC
19	60A	Inversor DC/AC
20	60A	IECR 2 (LD)/EBCM 2 (HD) - Módulo de Control Electrónico de Frenos
22	60A	IECL 2
23		Desempañador de Ventana Trasera
24	60A	EBCM 1 - Módulo de Control Electrónico de Frenos 1
27	15A	Bocina
32	30A	Desempañador de Ventana Trasera
33	15A	Espejo Calefaccionado
34	15A	Luz de Estacionamiento Izquierda
35		Luz de Estacionamiento
36		Marcha/Arranque
40	10A	Encendido Varios
41	20A	Luz de Estacionamiento de Remolque
42	15A	Luz de Estacionamiento Derecha
46	15A	Encendido del Módulo de Control del Motor
47	10A	Encendido del Módulo de Control de la Transmisión
49	15A	Módulo de Control de la Transmisión
50	10A	Embrague del Aire Acondicionado
51	30A	Módulo de Control de la Caja de Transferencia
52	25A	Limpiaparabrisas Delantero
53	10A	Luz de Freno Central Elevada
54	10A	Luz de Reversa de Remolque
55	10A	Luz de Reversa de Remolque
56	15A	SADS - Sistema de Amortiguación Semi Activa
57	15A	TTPM/SBZA - Alerta de Zona Ciega Lateral
58	30A	Motor de Arranque (LD y HD DSL)
59		Embrague del Aire Acondicionado
60	10A	Gestión Activa de Combustible 1
61	5A	VES - Sistema de Emisión del Vehículo
62	10A	Módulo de Control de Chasis Integrado/CVS - Solenoide de Ventilación del Depósito
63	30A	Batería del Remolque
64		Motor de Arranque (LD y HD DSL)
65	60A	Centro Eléctrico Auxiliar Bajo el Capó
66	50A	Motor del Ventilador de Refrigeración Izquierdo
67	10A	Gestión Activa de Combustible 2
69	40A	Piñón de Arranque (LD)/ Motor de Arranque (HD Gas)
70		Piñón de Arranque (LD), Motor de Arranque (HD Gas)
71	50A	Ventilador de Refrigeración
72	50A	Ventilador de Refrigeración Derecho/Inferior
73	10A	Luz de Freno/Giro de Remolque Izquierda
74	30A	Módulo de Interfaz de Remolque 1
75	20A	DEFC - Controlador de Fluido de Escape Diésel
76	30A	RNG BDS Eléctrico
77		Tren Motriz
78	15A	Módulo de Control del Motor
79	10A	Batería Auxiliar
80	10A	Bomba de Refrigeración de Cabina
81	10A	Luz de Freno/Giro de Remolque Derecha
82	30A	Módulo de Interfaz de Remolque 2
83	30A	FTZM - Módulo de Zona del Tanque de Combustible
84	30A	Freno del Remolque
85	15A	ENG - Motor
86	30A	Módulo de Control del Motor
87	20A	Inyector B Par
88	15A	Sensor 02 B
89	15A	Sensor 02 A
90	20A	Inyector A Impar
91	15A	Control del Acelerador del Módulo de Control del Motor
92	10A	Aeropersiana

Bloque de Fusibles del Tablero de Instrumentos (Izquierdo)

N°		A	Descripción
-			Asientos Traseros Calefaccionados Izquierdo/Derecho
-			Repuesto/MFEG - Compuerta Trasera Multifunción
-			Asientos Calefaccionados y Ventilados Izquierdo/Derecho
-			Entrada Pasiva Arranque Pasivo/ Repuesto
-			Asiento Eléctrico del Pasajero
-			Toma de Fuerza de Exportación/ Opción de Equipo Especial 1
-			AMP - Amplificador
-			Compuerta Trasera
-			Ventana Trasera Deslizante
-			Ventana Trasera Deslizante Abrir
-			Ventana Trasera Deslizante Cerrar
-			MFEG Principal 1 Compuerta Trasera Multifunción Principal 1
-			MFEG Menor 1 Compuerta Trasera Multifunción Menor 1
-			MFEG Menor 2 Compuerta Trasera Multifunción Menor 2
-			MFEG Principal 2 Compuerta Trasera Multifunción Principal 2
-			-
-			-

Bloque de fusibles del tablero de instrumentos (Derecho)

N°	A	Descripción
-	30A	Puertas Izquierdas
-	10A	Abrepuertas de Garaje Universal
-	40A	Ventilador Delantero
-	15A	Interruptor Lumbar
-	15A	Módulo de Control de Carrocería 6/ Módulo de Control de Carrocería 7
-	10A	Módulo de Bloqueo de Asiento/Columna
-	15A	Módulo de Control de Carrocería 3/ Módulo de Control de Carrocería 5
-	10A	Módulo de Espejos/Ventanas
-	2A	Controles del Volante
-	10A	Módulo de Procesamiento de Video/ Detección de Obstáculos
-	2A	DLIS - Interruptor de Encendido de Lógica Discreta
-	15A	Asientos Ventilados
-	10A	NO R/C
-	7.5A	Volante Calefaccionado
-	10A	MISC R/C
-	10A	Toma de Fuerza/Pantalla Auxiliar de Luz Reflectante/ Tablero de Instrumentos/ Módulo de Puerta de Enlace Central/ Espejo Retrovisor Interior/ Encendido del Módulo de Consola Superior
-	15A	Encendido de Calefacción, Ventilación y aire acondicionado/ Auxiliar de Calefacción, Ventilación y aire acondicionado
-	10A	Puertos USB/Opción de Equipo Especial Energía Retenida para Accesorios
-	50A	Toma de Corriente para Accesorios/ Energía Retenida para Accesorios
-	50A	Toma de Corriente para Accesorios/ Batería
-	10A	Módulo de Detección y Diagnóstico/Freno de Estacionamiento
-	20A	Módulo de Control de Carrocería 4
-	15A	Opción de Equipo Especial/ Conexión de Enlace de Datos
-	30A	Módulo de Control de Carrocería 8
-	15A	Luz de Carga
-	10A	CGM - Módulo de Puerta de Enlace Central
-	10A	Infoentretenimiento 1
-	10A	TCP - Plataforma de Conectividad Telemática
-	15A	Módulo de Control de Carrocería 2
-	10A	Calefacción, Ventilación y aire acondicionado/Batería 1
-	10A	Tablero de Instrumentos/ Batería
-	20A	Módulo de Control de Transmisión
-	15A	Módulo de Control de Carrocería 1
-	40A	Batería 1
-	40A	Batería 2
-	40A	Techo Solar
-	15A	Infoentretenimiento 2
-	30A	Asiento Eléctrico del Conductor

Bloque de fusibles detrás del panel de instrumentos (Derecho)

N°	A	Descripción
-		Toma de Corriente de Accesorios 2
-		Toma de Corriente de Accesorios 1/ Encendedor de Cigarrillos
-		Marcha/Arranque
-		Energía Retenida para Accesorios/ Accesorio 1
-		-
-		-
-	30A	Puertas Derechas
-	40A	DC DC TRANS 1
-	40A	DC DC TRANS 2
