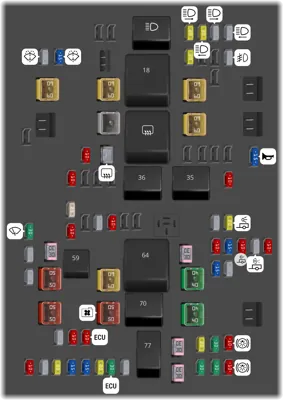

Bloque de fusibles del compartimiento del motor
| N° | A | Descripción | |
|---|---|---|---|
| 1 | Luz alta izquierda | ||
| 2 | Luz alta derecha | ||
| 3 | 20A | Faro izquierdo | |
| 4 | 20A | Faro derecho | |
| 5 | Faro | ||
| 8 | Luz de niebla | ||
| 11 | 20A | Instalador de mejoras de Policia | |
| 13 | 15A | Lavador delantero | |
| 14 | Lavador trasero | ||
| 17 | 60A | IECL 1 | |
| 18 | Inversor CD/CA | ||
| 19 | 60A | Inversor CD/CA | |
| 20 | 60A | IECR 2 (LD) / EBCM2 (HD) | |
| 22 | 60A | IECL 2 | |
| 23 | Desempañador de la ventana trasera | ||
| 24 | EBCM 1 | ||
| 27 | 15A | Claxon | |
| 32 | Desempañador de la ventana trasera | ||
| 33 | 10A | Espejo con calefacción | |
| 34 | 10A | Luz de estacionamiento izquierda | |
| 35 | Luz de estacionamiento | ||
| 36 | Marcha/corr conmutada | ||
| 40 | 10A | Ignición miscelánea | |
| 41 | 20A | Luz de estacionamiento de remolque | |
| 42 | Luz de estacionamiento derecha | ||
| 43 | - | ||
| 46 | 10A | Encendido de módulo de control del motor | |
| 47 | Encendido del módulo de control de la transmisión | ||
| 49 | 25A | Módulo de control de la transmisión | |
| 50 | 10A | Embrague de A/C (aire acondicionado) | |
| 51 | 30A | Módulo de control de la caja de transferencia | |
| 52 | 30A | Limpiador delantero | |
| 53 | 10A | Luz de freno central elevada | |
| 54 | Luz de reversa de remolque | ||
| 55 | 10A | Luz de reversa de remolque | |
| 56 | 15A | SADS | |
| 57 | 10A | TTPM/SBZA | |
| 58 | 30A | Motor de arranque (LD y HD DSL) | |
| 59 | Embrague de A/C (aire acondicionado) | ||
| 60 | Administración activa de combustible 1 | ||
| 61 | VES | ||
| 62 | 15A | Módulo de control del chasis integrado/CVS | |
| 63 | 40A | BaterÃa de remolque | |
| 64 | Motor de arranque [LD y HD DSL] | ||
| 65 | 60A | Centro eléctrico debajo del cofre auxiliar | |
| 66 | 50A | Motor de ventilador de enfriamiento izquierdo | |
| 67 | Administración activa de combustible 2 | ||
| 69 | 40A | Pinon de arranque (LD) / Motor de arranque (gas HD) | |
| 70 | Piñon de arranque (LD) / Motor de arranque [gas HD] | ||
| 71 | 50A | Ventilador de enfriamiento | |
| 72 | 50A | Ventilador de enfriamiento derecho/ inferior | |
| 73 | 10A | Luces de alto/ direccionales de remolque izquierdas | |
| 74 | 30A | Módulo de interfaz de remolque 1 | |
| 75 | 20A | DEFC | |
| 76 | 30A | RNG BDS eléctrico | |
| 77 | Tren pod | ||
| 78 | 10A | Módulo de control del motor | |
| 79 | 10A | BaterÃa auxiliar | |
| 80 | Bomba de enfriamiento de cabina | ||
| 81 | 10A | Luces de alto/ direccionales de remolque derechas | |
| 82 | 30A | Módulo de interfaz de remolque 2 | |
| 83 | 30A | FTZM | |
| 84 | 30A | Freno del remolque | |
| 85 | ENG | ||
| 86 | 30A | Módulo de control del motor | |
| 87 | 20A | Inyector B - par | |
| 88 | 15A | Sensor 02 B | |
| 89 | 15A | Sensor 02 A | |
| 90 | 20A | Inyector A . impar | |
| 91 | Control de acelerador de módulo de control del motor | ||
| 92 | 10A | Embrague de ventilador de enfriamiento/ |
Bloque de fusibles del tablero de instrumentos (Izquierdo)
| N° | A | Descripción | |
|---|---|---|---|
| - | Asientos con calefacción traseros izquierdo/derecho | ||
| - | Repuesto/MFEG - Puerta trasera multifunción | ||
| - | Asientos con calefacción y ventilación izquierdo/ derecho | ||
| - | Entrada pasiva arranque pasivo/Repuesto | ||
| - | - | ||
| - | Asiento eléctrico del pasajero | ||
| - | Toma de fuerza de exportación/Opción de equipo especial 1 | ||
| - | AMP - Amplificador | ||
| - | Puerta trasera | ||
| - | Ventana deslizable trasera | ||
| - | Ventana deslizable trasera abierta | ||
| - | Ventana deslizable trasera cerrada | ||
| - | MFEG Principal 1 - Puerta trasera multifunción Principal 1 | ||
| - | MFEG secundario 1 - Puerta trasera multifunción secundaria 1 | ||
| - | MFEG secundario 2 - Puerta trasera multifunción secundaria 2 | ||
| - | MFEG Principal 2 - Puerta trasera multifunción Principal 2 | ||
| - | - | ||
| - | - |
Bloque de fusibles del tablero de instrumentos - Derecho (Frontal)
| N° | A | Descripción | |
|---|---|---|---|
| - | Puertas izquierdas | ||
| - | Abridor universal de la puerta de la cochera | ||
| - | Ventilador delantero | ||
| - | Interruptor lumbar | ||
| - | Módulo de control de la carrocerÃa 6/Módulo de control de la carrocerÃa 7 | ||
| - | Módulo de bloqueo de asiento/columna | ||
| - | Módulo de control de la carrocerÃa 3/Módulo de control de la carrocerÃa 5 | ||
| - | Módulo de espejos/ventanas | ||
| - | Controles al volante | ||
| - | Módulo de procesamiento de video/Detección de obstáculos | ||
| - | DLIS - Interruptor lógico discreto de ignición | ||
| - | Asientos con ventilación | ||
| - | NO R/C | ||
| - | Volante de dirección con calefacción | ||
| - | MISC R/C | ||
| - | Toma de fuerza apagada/Pantalla auxiliar de luz reflectiva/Cuadro de tablero de instrumentos/Módulo Gateway central/Espejo retrovisor interior/Ignición de módulo de consola superior | ||
| - | Ignición de Calefacción, ventilación y aire acondicionado/Calefacción, ventilación y aire acondicionado auxiliar | ||
| - | Puertos USB/EnergÃa retenida para accesorios de opción de equipo especial | ||
| - | Tomacorriente para accesorios/EnergÃa retenida para accesorios | ||
| - | Tomacorriente para accesorios/BaterÃa | ||
| - | Módulo de detección y diagnóstico/Freno de estacionamiento | ||
| - | Módulo de control de la carrocerÃa 4 | ||
| - | Opción de equipo especial/Conexión de enlace de datos | ||
| - | Módulo de control de la carrocerÃa 8 | ||
| - | Luz de carga | ||
| - | CGM - Módulo Gateway Central | ||
| - | Infoentretenimiento 1 | ||
| - | TCP - Plataforma de Conectividad Telemática | ||
| - | Módulo de control de la carrocerÃa 2 | ||
| - | Calefacción, ventilación y aire acondicionado/BaterÃa 1 | ||
| - | Cuadro del tablero de instrumentos/BaterÃa | ||
| - | Módulo de control de la transmisión | ||
| - | Módulo de control de la carrocerÃa 1 | ||
| - | BaterÃa 1 | ||
| - | BaterÃa 2 | ||
| - | Quemacocos | ||
| - | Infoentretenimiento 2 | ||
| - | Asiento eléctrico del conductor |
Bloque de fusibles del tablero de instrumentos - Derecho (Frontal)
| N° | A | Descripción | |
|---|---|---|---|
| - | Enchufe de energÃa de accesorios 2 | ||
| - | Enchufe de energÃa de accesorios 1/Encendedor de cigarrillos | ||
| - | Marcha/corr conmutada | ||
| - | EnergÃa retenida para accesorios/Accesorio 1 | ||
| - | Puertas derechas | ||
| - | DC DC TRANS 1 | ||
| - | DC DC TRANS 2 |
