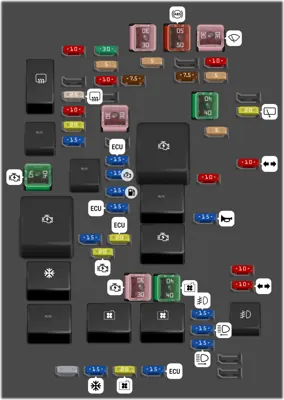

Bloque de fusibles del compartimiento del motor
| N° | A | Descripción | |
|---|---|---|---|
| - | Desempañador trasero | ||
| - | Módulo de control de transmisión | ||
| - | Motor de la bomba de combustible | ||
| - | Arranque 2 | ||
| - | Sistema de aire acondicionado | ||
| - | Bomba de calefacción auxiliar | ||
| - | Ventilador de enfriamiento - bajo | ||
| - | Encendido/Arranque | ||
| - | WR/TRN | ||
| - | Arranque 1 | ||
| - | Ventilador de enfriamiento - alto | ||
| - | Luces antiniebla delanteras | ||
| 1 | 10A | Cerrojo puerta trasera | |
| 3 | 25A | Desempañante trasero | |
| 4 | 10A | Calentador de espejo retrovisor exterior trasero | |
| 5 | 20A | Quemacocos | |
| 6 | 15A | Modulo de control de transmisión continuamente variable | |
| 7 | 15A | Sensor de flujo de aire | |
| 8 | Bomba de calentador auxiliar | ||
| 9 | 30A | Válvula del sistema de frenos antibloqueo | |
| 10 | 5A | Control de voltaje regulado | |
| 11 | 10A | Cámara de vista trasera | |
| 14 | 15A | Módulo de control de motor / Modulo de control de transmisión | |
| 15 | 15A | Módulo de control de inyección de combustible/ arrancador | |
| 16 | 15A | Módulo de bomba de combustible | |
| 17 | 15A | Módulo de control de motor 1 | |
| 18 | 20A | Módulo de control de motor 2 | |
| 19 | 20A | Inyector, ignición | |
| 20 | 15A | Sistema de aire acondicionado | |
| 21 | 5A | Sensor de batería inteligente | |
| 22 | 7.5A | Bloqueo eléctrico de la columna de dirección | |
| 23 | 20A | Ventilador de enfriamiento - baja | |
| 25 | 7.5A | Interruptor de espejo retrovisor exterior | |
| 26 | 15A | Módulo de control de motor/modulo de transmisión manual automatizada | |
| 27 | 10A | Solenoide de ventilación de recipiente | |
| 28 | 5A | Interruptor del pedal de freno | |
| 29 | 5A | Sensor auxiliar de ocupante | |
| 30 | 10A | Motor de nivelación del faro | |
| 31 | 15A | Horn | |
| 32 | 15A | Lampara de niebla frontal | |
| 33 | 15A | Luces altas izquierda | |
| 34 | 15A | Luces altas derecha | |
| 36 | 20A | Motor del limpiaparabrisas trasero | |
| 37 | 10A | Luz direccional izquierda | |
| 38 | 10A | Motor de la bomba de lavador | |
| 39 | 10A | Luz direccional derecha | |
| 42 | 40A | Motor de arranque 2 | |
| 43 | 30A | Centro eléctrico en el panel | |
| 44 | 30A | Transmisión manual automatizada | |
| 45 | 30A | Motor de arranque 1 | |
| 46 | 50A | Bomba del sistema de frenos antibloqueo | |
| 47 | 40A | Ventilador de enfriamiento - alta | |
| 48 | 30A | Motor del limpiaparabrisas delantero | |
| 49 | 40A | Accesorio del centro eléctrico en el panel/ Energía retenida para los accesorios (RAP) |
Bloque de fusibles del tablero de instrumentos
| N° | A | Descripción | |
|---|---|---|---|
| - | Terminal de batería | ||
| - | Relé de logística | ||
| - | Relé de accesorio/Accesorio retenido | ||
| - | Relé de accesorio retenido interrumpible | ||
| - | Relé de funcionamiento | ||
| 1 | 10A | OnStar | |
| 2 | 15A | Módulo HVAC | |
| 3 | 5A | Tablero de instrumentos | |
| 4 | 10A | Módulo de control de transmisión continuamente variable | |
| 5 | 15A | Radio | |
| 6 | 15A | Módulo de control de la carrocería 1 (detención y arranque CVT) | |
| 7 | 7.5A | Alerta de punto ciego lateral/asistencia de estacionamiento de reversa | |
| 8 | 7.5A | Conexión de enlace de datos | |
| 9 | 15A | Bloqueo eléctrico de la columna de dirección | |
| 10 | 10A | Módulo de detección y diagnostico | |
| 11 | 5A | Convertidor DC/DC | |
| 13 | 7.5A | Sistema de recolección de peajes electrónico | |
| 14 | 30A | Módulo de potencia lineal | |
| 15 | 7.5A | Entrada pasiva y arranque pasivo | |
| 16 | 2A | Interruptor de ignición de lógica discreta (sin detención y arranque CVT) | |
| 17 | 10A | Evitar colisión delantera | |
| 18 | 5A | Tablero de instrumentos | |
| 19 | Pantalla de alerta de LED reflejado | ||
| 20 | 5A | Interruptor de nivelación de faros | |
| 21 | 5A | Módulo de transmisión manual automatizada | |
| 22 | 20A | Salida de corriente auxiliar | |
| 23 | 5A | Quemacocos | |
| 25 | 15A | Módulo de control de carrocería 8 | |
| 26 | 15A | Módulo de control de carrocería 7 | |
| 27 | 15A | Módulo de control de carrocería 6 | |
| 28 | 15A | Módulo de control de carrocería 5 | |
| 29 | 15A | Módulo de control de carrocería 4 | |
| 30 | 15A | Módulo de control de carrocería 3 | |
| 31 | 15A | Módulo de control de la carrocería 2 (sin detención y arranque CVT) | |
| 32 | 15A | Módulo de control de la carrocería 1 (sin detención y arranque CVT) | |
| 33 | 2A | Interruptor de ignición de lógica discreta (detención y arranque CVT) | |
| 34 | 2A | Luz de fondo de los controles al volante | |
| 35 | 15A | Asiento delantero con calefacción | |
| 36 | 10A | Módulo HVAC | |
| 37 | 7.5A | Volante de dirección con calefacción | |
| 38 | 15A | Módulo de control de la carrocería 2 (detención y arranque CVT) | |
| 39 | 25A | Ventana delantera eléctrica | |
| 40 | 25A | Ventana trasera eléctrica | |
| 42 | 30A | Logística/Convertidor DC/DC | |
| 43 | 30A | Ventanilla eléctrica express del conductor | |
| 44 | 40A | Motor del ventilador |
