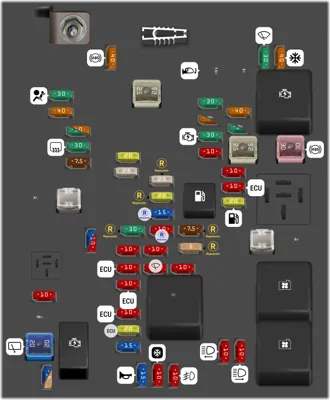

Caja de fusibles del compartimento del motor
| N° | A | Descripción | |
|---|---|---|---|
| - | 40A | Módulo del ABS | |
| - | 7.5A | Espejo retrovisor exterior | |
| - | 5A | Sin uso | |
| - | 30A | Limpiaparabrisas | |
| - | 40A | Control de calefacción, ventilación y aire acondicionado | |
| - | 30A | Airbag / Desbloqueo automático / Tablero de instrumentos / Pedal del embrague | |
| - | 40A | Sin uso | |
| - | 25A | Sin uso | |
| - | 30A | Calentador de combustible [motor diesel] / Sin uso [motores ECONO.FLEX y de nafta] | |
| - | 40A | Ventilador del motor [motores ECONO.FLEX y de nafta] | |
| - | 60A | Ventilador del motor [motor diesel] | |
| - | 30A | Motor de arranque | |
| - | 10A | Sin uso | |
| - | 40A | Sin uso | |
| - | 30A | Sin uso [motores ECONO.FLEX y de nafta] | |
| - | 60A | Bujía de precalentamiento [motor diesel] | |
| - | 25A | Sin uso | |
| - | 30A | Módulo del ABS | |
| - | 30A | Ventilador del motor [motores ECONO.FLEX y de nafta] | |
| - | 40A | Ventilador del motor [motor diesel] | |
| - | 30A | Desempañador de la luneta trasera | |
| - | 7.5A | Sin uso | |
| - | 5A | Sin uso | |
| - | 15A | Sin uso | |
| - | 20A | Sin uso | |
| - | 25A | Sin uso | |
| - | 25A | Repuesto | |
| - | 20A | Repuesto | |
| - | 15A | Repuesto | |
| - | 10A | Bomba de arranque en frío [motor ECONO.FLEX] / Sensor de presión de combustible [motor Diesel] Sin uso [motor de nafta - Argentina] | |
| - | 10A | Módulo de control del motor / Módulo de la transmisión automática | |
| - | 20A | Bomba de combustible | |
| - | 15A | Sin uso [motores ECONO.FLEX y de nafta] | |
| - | 10A | Sin uso [diesel] | |
| - | 30A | Repuesto | |
| - | 10A | Repuesto | |
| - | 7.5A | Repuesto | |
| - | 10A | Bobina del relé del ventilador del motor / Bobina del relé del aire acondicionado [motores ECONO.FLEX y de nafta] / Compuerta de descarga; módulo de control del motor / Bobina del relé del ventilador del motor / Bobina del relé del aire acondicionado / Bobina del relé del calentador de combustible [motor diesel] | |
| - | 10A | Sin uso | |
| - | 5A | Repuesto | |
| - | 10A | Módulo de control del motor | |
| - | 10A | Lavaparabrisas y lavaluneta | |
| - | 10A | Bomba de arranque en frío [motor ECONO.FLEX] / Sin uso [motores diesel y de nafta] | |
| - | 15A | Módulo de la transmisión automática | |
| - | 5A | Regulador de tensión de control | |
| - | 10A | Sin uso | |
| - | 10A | Módulo de control del motor, caudal de masa de aire [motores ECONO.FLEX y de naft] Válvula de descarga [motor diesel] | |
| - | 10A | Módulo de control del motor, sensor de oxígeno [motores ECONO.FLEX y de nafta] / Sensor de oxígeno [motor diesel] | |
| - | 20A | Módulo de control del motor | |
| - | 15A | Sin uso [motor diesel] / Inyección y control de inyección [motores ECONO.FLEX y de nafta] | |
| - | 10A | Sin uso | |
| - | 20A | Limpialuneta | |
| - | 15A | Módulo de control del motor [motores ECONO.FLEX y de nafta] | |
| - | 5A | Sin uso [diesel] | |
| - | 15A | Bocina | |
| - | 10A | Compresor del aire acondicionado | |
| - | 10A | Luz antiniebla delantera | |
| - | 10A | Luz alta (lado izquierdo) | |
| - | 10A | Luz alta (lado derecho) | |
| - | Herramienta para la extracción de los fusibles. | ||
| - | Relé de marcha y arranque | ||
| - | Bomba de combustible | ||
| - | Sin uso [motores ECONO.FLEX y de nafta] / Ventilador del radiador [motor diésel] | ||
| - | Sensores del motor | ||
| - | Ventilador del motor - alta | ||
| - | Motor de arranque | ||
| - | Ventilador del motor - baja |
Caja de fusibles del tablero de instrumentos
| N° | A | Descripción | |
|---|---|---|---|
| - | 25A | Levantavidrios eléctrico delantero con cierre confortable (si está equipado) | |
| - | 20A | Luz indicadora de baliza / Luz indicadora del desempañador de la luneta trasera / Luz de freno / Luz de la placa de patente/ Control del relé del sistema del limpiaparabrisas / Control del relé del encendido / Señal de encendido para control del módulo del motor / Control del relé del módulo de bloqueo del portón trasero / Activación del sistema de freno / Luz indicadora del sistema de aire acondicionado | |
| - | 20A | Luz indicadora del bloqueo de las puertas (vehículos con sistema de alarma) / Control del relé del desempañador de la luneta trasero / Control del relé de los accesorios | |
| - | 30A | Luz baja del lado izquierdo / Luz trasera del lado izquierdo / Luz de posición delantera del lado derecho / Luz de freno del lado izquierdo / Luz de giro del lado izquierdo | |
| - | 30A | Luz baja del lado derecho / Luz trasera del lado derecho / Luz de posición del lado izquierdo / Luz de freno del lado derecho / Luz de giro del lado derecho | |
| - | 25A | Luz indicadora del módulo de calefacción, ventilación y aire acondicionado / control de relé del limpialuneta trasera | |
| - | 20A | Iluminación del tablero de instrumentos / Luz indicadora de giro trasera derecha / Luz de iluminación de la palanca de la transmisión automática / Luz de marcha atrás / Luz de funcionamiento diurno del lado derecho / Control de relé del sistema de bloqueo del mecanismo de la rueda de auxilio (Spin Activ) | |
| - | 20A | Luz indicadora de giro trasera del lado izquierdo / Luz de cortesía / Luz de funcionamiento diurno del lado izquierdo / Bloqueo del cambiador de la transmisión automática | |
| - | 30A | Sistema de bloqueo de puertas / Tapa del tanque de combustible | |
| - | 10A | Sistema de bloqueo del portón trasero / Sistema de bloqueo del mecanismo de la rueda de auxilio (Spin Activ) | |
| - | 10A | Sistema de airbag / Desbloqueo automático | |
| - | 15A | Conector de enlace de datos (DLC) | |
| - | 2A | Interruptor de encendido | |
| - | 10A | Módulo de control de calefacción, ventilación y aire acondicionado | |
| - | 7.5A | Interruptor del levantavidrios eléctrico delantero con cierre confortable en las 4 puertas | |
| - | 15A | Infoentretenimiento | |
| - | 10A | Sensor de estacionamiento | |
| - | 10A | Cuadro de instrumentos | |
| - | 10A | Sistema de airbag / Desbloqueo automático | |
| - | 10A | Cuadro de instrumentos | |
| - | 7.5A | Interruptor del pedal del embrague | |
| - | 10A | Sin uso | |
| - | 10A | Módulo de control de calefacción, ventilación y aire acondicionado | |
| - | 2A | Iluminación de los controles del volante | |
| - | 25A | Levantavidrio eléctrico delantero sin cierre confortable [motor diesel] | |
| - | 25A | Levantavidrio eléctrico trasero sin cierre confortable [motor diesel] | |
| - | 20A | Toma de corriente / Encendedor de cigarrillos | |
| - | 10A | Infoentretenimiento | |
| - | - | Sin datos | |
| - | Sistema de bloqueo del portón trasero / Sistema de bloqueo del mecanismo de la rueda de auxilio (Spin Activ) | ||
| - | Sistema de bloqueo del portón trasero (Spin Activ) / Sistema de bloqueo del mecanismo de la rueda de auxilio (Spin Activ) | ||
| - | Calefacción, ventilación y módulo del aire acondicionado | ||
| - | Encendedor de cigarrillos / Tomacorriente / Radio |
