Chevrolet Suburban / Fusibles 1997

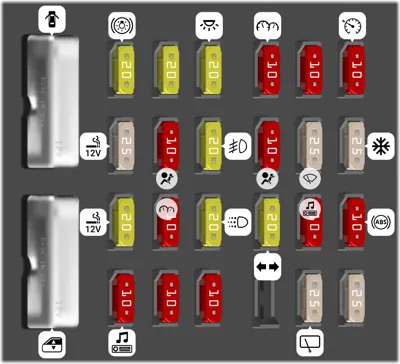

Tablero de Instrumentos

Tablero de Instrumentos
N°ADescripción
- Bloqueo de Puerta Eléctrico. Asiento Eléctrico de Seis Posiciones, Módulo de Entrada Sin Llave
- Ventanas Eléctricas
1 20A Interruptor de Parada/TCC, Zumbador, CHMSL Luces de Emergencia, Luces de Freno
2 20A Caja de Transferencia
3 20A Luces de Cortesía, Luz de Carga, Luz de la Guantera, Luces de Cúpula/Lectura, Espejos de Vanidad, Espejos Eléctricos
4 10A Tablero de Instrumentos, Relé DRL, Interruptor de Luces, Entrada Sin Llave, Módulo de Refrigerante Bajo, Módulo de Entrada Iluminada, DRAC [Motor Diésel]
5 10A Controles de Confort Traseros
6 10A Control de Crucero
7 25A Toma de Corriente Auxiliar
8 10A Sistema de Airbag
9 20A Luz de Matrícula, Luces de Estacionamiento, Luces Traseras, Luces de Marcador de Techo, Luces de Puerta Trasera, Marcadores Laterales Delanteros, Relé de Luz Antiniebla, Iluminación del Interruptor de Puerta, Luces de Guardabarros, Iluminación del Interruptor de Faros
10 10A Sistema de Airbag
11 25A Motor del Limpiaparabrisas, Bomba de Lavado
12 25A Aire Acondicionado, Ventilador de Aire Acondicionado, Relé de Ventilador Alto
13 20A Amplificador de Potencia, Cristal Trasero Levadizo, Encendedor de Cigarrillos, Relé de Bloqueo de Puerta. Asiento Lumbar Eléctrico
14 10A Indicador 4WD, Tablero, Controles de Confort Delanteros y Traseros, Interruptores de Instrumentos, Iluminación de Radio, Módulo de Timbre
15 20A Relé DRL, Relé de Luz Antiniebla
16 20A Señales de Giro Delanteras y Traseras, Luces de Reversa, Solenoide BTSI
17 10A Radio (Encendido)
18 10A 4WAL/VCM, ABS, Control de Crucero
19 10A Radio (Batería)
20 10A PRNDL, Transmisión Automática, Velocímetro, Verificación de Medidores, Luces de Advertencia
21 10A Dirección de Esfuerzo Variable
23 25A Limpiaparabrisas Trasero, Bomba de Lavado Trasera
24 25A Eje Delantero. Lámpara Indicadora 4WD, Relé TP2 [Motor de Gasolina]

Compartimento del motor

Compartimento del motor
N°ADescripción
- 30A (AUX B) Aux B
- 30A (AUX A) Aux A
- 50A (LIGHTING) Interruptor de atenuación de faros y panel, Fusibles de niebla y cortesía
- 50A (BATT) Batería, Barra colectora del bloque de fusibles
- 40A (IGN-A) Interruptor de encendido
- 50A (IGN-B) Interruptor de encendido
- 60A (ABS) Módulo de frenos antibloqueo
- 50A (BLOWER) Relés de soplador alto y soplador trasero
- 30A (STOP/HAZ) Luces de freno
- 20A (ECM-B) Bomba de combustible, PCM/VCM
- 30A (RR DEFOG) Desempañador de la ventana trasera
- 10A (IGN-E) Bobina del relé del ventilador auxiliar, Relé del compresor de aire acondicionado, Módulo de combustible caliente
- (FUEL SOL) Solenoide de combustible [Motor diésel]
- (GLOW PLUG) Bujías de precalentamiento [Motor diésel]
- 20A (HORN) Bocina, Luces debajo del capó
- 30A (AUX FAN) Ventilador auxiliar
- 20A (ECM-1) Inyectores, PCM/VCM
- 10A (A/C) Aire acondicionado
- 20A (ENG-1) Interruptor de encendido, EGR, Purga del canister, Solenoide de ralentí EVRV, O2 calefaccionado, Calentador de combustible [Motor diésel], Sensor de agua [Motor diésel]
- 30A (SPARE) Repuesto
- 20A (SPARE2) Repuesto
- 10A (SPARE3) Repuesto
- Herramienta para la extracción de los fusibles.
- (STARTER RELAY) Relé de arranque
- (BRAKE LAMP RELAY) Relé de la lámpara de freno
- (A/C RELAY) Relé de aire acondicionado
- (A.I.R. Relay) Relé A.I.R.
- (FUEL PUMP RELAY) Relé de la bomba de combustible
- (HORN RELAY) Relé de bocina
