Chevrolet Suburban / Fusibles 2009

Bloque de Fusibles del Tablero de Instrumentos

Bloque de Fusibles del Tablero de Instrumentos
N°ADescripción
- Disyuntor del Circuito de Ventana Eléctrica del Lado del Conductor
- Conexión del Arnés de la Puerta del Conductor
- Conector del Arnés
- Conector del Arnés
1 20A Asientos Traseros
2 20A Toma de Corriente Trasera para Accesorios
3 2A Retroiluminación de Controles del Volante
4 15A Módulo de la Puerta del Conductor
5 15A Luces de Cúpula, Señal de Giro del Lado del Conductor
6 15A Señal de Giro del Lado del Conductor, Luz de Freno
7 10A Retroiluminación del Tablero de Instrumentos
8 15A Señal de Giro del Lado del Pasajero, Luz de Freno
9 15A Módulo de la Puerta del Pasajero, Desbloqueo del Conductor
10 15A Cerradura de Puerta Eléctrica 2 (Función de Desbloqueo)
11 15A Cerradura de Puerta Eléctrica 2 (Función de Bloqueo)
12 15A Luces de Freno, Luz de Freno de Montaje Alto
13 30A Controles de Clima Traseros
14 2A Espejo Eléctrico
15 10A Módulo de Control de Carrocería (BCM)
16 20A Tomas de Corriente para Accesorios
17 10A Luces Interiores
18 15A Cerradura de Puerta Eléctrica 1 (Función de Desbloqueo)
19 5A Entretenimiento de Asiento Trasero
20 10A Asistencia de Estacionamiento Trasero Ultrasónica, Portón Trasero Eléctrico
21 15A Cerradura de Puerta Eléctrica 1 (Función de Bloqueo)
22 10A Centro de Información del Conductor (DIC)
23 25A Limpiaparabrisas Trasero
24 30A Asientos Refrigerados
25 10A Módulo de Asiento del Conductor, Sistema de Entrada Sin Llave a Distancia
26 Cerradura de Puerta Eléctrica del Conductor (Función de Desbloqueo)

Bloque de Fusibles del Panel de Instrumentos Central

Bloque de Fusibles del Panel de Instrumentos Central
N°ADescripción
- Conector del Arnés de Carrocería 2
- Conector del Arnés de Carrocería 1
- Conector del Arnés de Carrocería 3
- Conector del Arnés del Techo 3
- Conector del Arnés del Techo 2
- Conector del Arnés del Techo 1
- Conector del Arnés de Equipamiento Especial
- Interruptor Automático de la Ventana Eléctrica del Pasajero
- Interruptor Automático del Asiento del Pasajero
- Interruptor Automático del Asiento del Conductor
- Ventana Deslizante Trasera

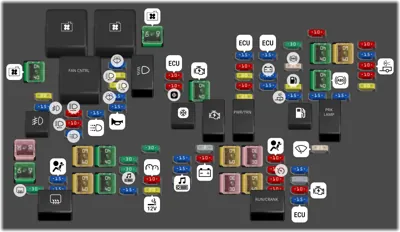

Bloque de Fusibles Bajo el Capó

Bloque de Fusibles Bajo el Capó
N°ADescripción
- Ventilador de enfriamiento a alta velocidad
- Ventilador de enfriamiento a baja velocidad
- Control del ventilador de enfriamiento
- Faro de luz baja
- Luces antiniebla delanteras
- Compresor de aire acondicionado
- Arrancador
- Tren motriz
- Bomba de combustible
- Luces de estacionamiento
- Desempañador trasero
- Energía conmutada
1 10A Luz de freno/giro del remolque derecho
2 30A Control de estabilidad electrónica, Control automático de nivel de escape
3 10A Luz de freno/giro del remolque izquierdo
4 15A Controles del motor
5 15A Módulo de control del motor, Control del acelerador
6 15A Controlador de freno del remolque
7 15A Limpiaparabrisas delantero
8 10A Sensores de oxígeno
9 25A Sistema de frenos antibloqueo 2
10 10A Luces de reversa del remolque
11 20A Faro de luz baja del lado del conductor
12 10A Módulo de control del motor (Batería)
13 20A Inyectores de combustible, Bobinas de encendido (Lado derecho)
14 15A Módulo de control de la transmisión (Batería)
15 10A Luces de reversa del vehículo
16 20A Faro de luz baja del lado del pasajero
17 10A Compresor de aire acondicionado
18 10A Sensores de oxígeno
19 15A Controles de transmisión (Encendido)
20 20A Bomba de combustible
21 20A Módulo de control del sistema de combustible
22 20A Limpiador de faros
23 15A Limpiaparabrisas trasero
24 20A Inyectores de combustible, Bobinas de encendido (Lado izquierdo)
25 15A Luces de estacionamiento del remolque
26 15A Luces de estacionamiento del lado del conductor
27 15A Luces de estacionamiento del lado del pasajero
28 15A Luces antiniebla
29 15A Claxon
30 10A Faro de luz alta del lado del pasajero
31 15A Luces de circulación diurna (DRL)
32 10A Faro de luz alta del lado del conductor
33 15A Luces de circulación diurna 2
34 30A Techo solar
35 2A Sistema de encendido de llave, Sistema antirrobo
36 25A Limpiaparabrisas
37 30A Uso de equipamiento especial B2 (Batería)
38 15A Pedales ajustables eléctricamente
39 10A Controles de clima (Batería)
40 10A Sistema de airbag (Encendido)
41 30A Amplificador
42 15A Sistema de audio
43 10A Varios (Encendido), Control de crucero
44 15A Liberación del portón trasero
45 15A Sistema de airbag (Batería)
46 10A Tablero de instrumentos
48 10A Control de clima auxiliar (Encendido)
49 Luz de freno central montada en alto (CHMSL)
50 30A Desempañador trasero
51 15A Espejos calefaccionados
52 15A Uso de equipamiento especial B1 (Batería)
53 20A Encendedor de cigarrillos, Toma de corriente auxiliar
54 10A Relé del compresor de control de nivel automático
55 10A Controles de clima (Encendido)
56 15A Módulo de control del motor, Bomba de combustible secundaria (Encendido)
57 40A Ventilador de enfriamiento 1
58 40A Compresor de control de nivel automático
59 60A Sistema de frenos antibloqueo de servicio pesado
60 40A Ventilador de enfriamiento 2
61 40A Sistema de frenos antibloqueo 1
62 40A Arrancador
63 30A Toma 2 (Frenos del remolque)
64 60A Centro eléctrico con bus izquierdo 1
65 40A Estribos eléctricos
66 60A Sistema de limpiaparabrisas calefaccionado
67 30A Caja de transferencia
68 40A Toma 1 (Batería del conector del remolque)
69 60A Centro eléctrico con bus medio 1
70 40A Ventilador de control de clima
71 30A Módulo del portón trasero eléctrico
72 60A Centro eléctrico con bus izquierdo 2
