Chevrolet Tahoe / Fusibles 1997

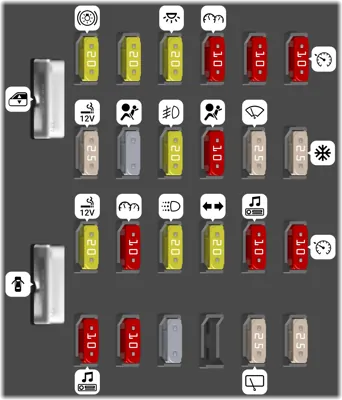

Bloque de fusibles del tablero de instrumentos

Bloque de fusibles del tablero de instrumentos
N°ADescripción
- Cerradura eléctrica de puertas, asiento eléctrico de seis posiciones, módulo de entrada sin llave
- Ventanillas eléctricas
1 20A Interruptor de freno/TCC, zumbador, CHMSL, luces de advertencia, luces de freno
2 20A Caja de transferencia
3 20A Luces de cortesía, luz de carga, luz de la guantera, luces interiores/de lectura, espejos de vanidad, espejos eléctricos
4 10A Tablero de instrumentos, relé DRL, interruptor de luces, entrada sin llave, módulo de bajo nivel de refrigerante, módulo de entrada iluminada, DRAC [Motor diésel]
5 10A Controles de confort traseros
6 10A Control de crucero
7 25A Toma de corriente auxiliar
8 Sistema de bolsas de aire
9 20A Luz de matrícula, luces de estacionamiento, luces traseras, luces de marcador de techo, luces de puerta trasera, marcadores laterales delanteros, relé de luces antiniebla, iluminación del interruptor de puerta, luces de guardabarros, iluminación del interruptor de faros
10 10A Sistema de bolsas de aire
11 25A Motor del limpiaparabrisas, bomba del lavaparabrisas
12 25A aire acondicionado, soplador de aire acondicionado, relé de soplador alto
13 20A Amplificador de potencia, cristal trasero elevable, encendedor de cigarrillos, relé de cerradura de puerta, asiento lumbar eléctrico
14 10A Indicador 4WD, tablero, controles de confort delanteros y traseros, interruptores de instrumentos, iluminación del radio, módulo de campana
15 20A Relé DRL, relé de luces antiniebla
16 20A Luces de giro delanteras y traseras, luces de reversa, solenoide BTSI
17 10A Radio (Ignición)
18 10A 4WAL/VCM. ABS, Control de crucero
19 10A Radio (Batería)
20 10A PRNDL, transmisión automática, velocímetro, indicadores de revisión, luces de advertencia
21 Dirección de esfuerzo variable
23 25A Limpiaparabrisas trasero, bomba de lavado trasera
24 25A Eje delantero, lámpara indicadora 4WD, relé TP2 [Motor de gasolina]

Centro de fusibles/relés bajo el capó

Centro de fusibles/relés bajo el capó
N°ADescripción
- Herramienta para la extracción de los fusibles.
- RELÉ DE ARRANQUE
- RELÉ DE aire acondicionado
- RELÉ DE LA BOMBA DE COMBUSTIBLE
- RELÉ DE LÁMPARA DE FRENO
- RELÉ A.I.R.
- RELÉ DE BOCINA
1 50A Interruptor de faros y atenuador del panel, fusibles de luces antiniebla y de cortesía
2 50A Batería, barra colectora del bloque de fusibles
3 40A Interruptor de encendido
4 50A Interruptor de encendido
5 60A Módulo de frenos antibloqueo
6 50A Relés de soplador alto y soplador trasero
7 30A Luces de freno
8 ASIENTOS CALEFACCIONADOS
9 30A AUX B
10 30A AUX A
11 10A REPUESTO1
12 20A REPUESTO2
13 30A REPUESTO3
15 20A Bomba de combustible, PCM/VCM
16 30A Desempañador de la luneta trasera
17 10A Bobina del relé del ventilador auxiliar, relé del compresor de aire acondicionado, módulo de combustible caliente
18 20A Solenoide de combustible [Motor diésel]
19 10A Bujías de precalentamiento [Motor diésel]
21 20A Bocina, luces bajo el capó
22 30A Ventilador auxiliar
23 20A Inyectores, PCM/VCM
24 ASIENTO DELANTERO CALEFACCIONADO
27 10A aire acondicionado
28 ESPEJO CALEFACCIONADO
29 20A Interruptor de encendido, EGR, purga del cartucho, solenoide de ralentí EVRV, O2 calefaccionado, calentador de combustible [Motor diésel], sensor de agua [Motor diésel]
30 ASIENTO TRASERO CALEFACCIONADO
