Chevrolet Tahoe / Fusibles 2008

Bloque de Fusibles del Tablero de Instrumentos

Bloque de Fusibles del Tablero de Instrumentos
N°ADescripción
- Conexión del Mazo de Cables de la Puerta del Conductor
- Conector del Mazo de Cables
1 20A Asientos Traseros
2 20A Toma de Corriente de Accesorios Trasera
3 2A Iluminación de Fondo de los Controles del Volante
4 15A Módulo de la Puerta del Conductor
5 15A Luces Interiores, Señal de Giro del Lado del Conductor
6 15A Señal de Giro del Lado del Conductor, Luz de Freno
7 10A Iluminación de Fondo del Tablero de Instrumentos
8 15A Señal de Giro del Lado del Pasajero, Luz de Freno
9 15A Módulo de la Puerta del Pasajero, Sistema Remoto Universal del Hogar
10 15A Cerradura Eléctrica de la Puerta 2 (Función de Desbloqueo)
11 15A Cerradura Eléctrica de la Puerta 2 (Función de Bloqueo)
12 15A Luces de Freno, Luz de Freno Central Superior
13 30A Controles de Climatización Traseros
14 2A No Utilizado
15 10A Módulo de Control de la Carrocería (BCM)
16 20A Tomas de Corriente de Accesorios
17 10A Luces Interiores
18 15A Cerradura Eléctrica de la Puerta 1 (Función de Desbloqueo)
19 Entretenimiento del Asiento Trasero
20 10A Asistencia Ultrasónica de Estacionamiento Trasero, Compuerta Trasera Eléctrica
21 15A Cerradura Eléctrica de la Puerta 1 (Función de Bloqueo)
22 Centro de Información del Conductor (DIC)
23 25A Limpiaparabrisas Trasero
25 Módulo del Asiento del Conductor, Sistema de Entrada Remota sin Llave

Bloque de fusibles del panel de instrumentos central

Bloque de fusibles del panel de instrumentos central
N°ADescripción
- Conector 2 del arnés de la carrocería
- Conector 1 del arnés de la carrocería
- Conector 3 del arnés de la carrocería
- Conector 3 del arnés del revestimiento del techo
- Conector 2 del arnés del revestimiento del techo
- Conector 1 del arnés del revestimiento del techo
- Conector del arnés de opción de equipamiento especial para instaladores
- Disyuntor de la ventanilla eléctrica del lado del pasajero
- Disyuntor del asiento del pasajero
- Disyuntor del asiento del conductor
- Ventana trasera corrediza

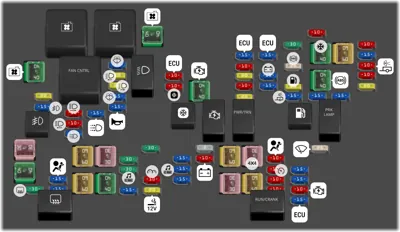

Bloque de fusibles debajo del capó

Bloque de fusibles debajo del capó
N°ADescripción
- Ventilador de refrigeración de alta velocidad
- Ventilador de refrigeración de baja velocidad
- Control del ventilador de refrigeración
- Faro de luz baja
- Luces antiniebla delanteras
- Compresor del aire acondicionado
- Motor de arranque
- Tren motriz
- Bomba de combustible
- Luces de estacionamiento
- Desempañador trasero
- Alimentación conmutada
1 10A Luz de freno/giro derecha del remolque
2 30A Control electrónico de estabilidad de la suspensión, escape de control de nivel automático
3 10A Luz de freno/giro izquierda del remolque
4 15A Controles del motor
5 15A Módulo de control del motor, control del acelerador
6 15A Controlador de freno del remolque
7 15A Lavaparabrisas delantero
8 10A Sensores de oxígeno
9 25A Sistema de frenos antibloqueo 2
10 10A Luces de reversa del remolque
11 20A Faro de luz baja del lado del conductor
12 10A Módulo de control del motor (Batería)
13 20A Inyectores de combustible, bobinas de encendido (lado derecho)
14 15A Módulo de control de la transmisión (Batería)
15 10A Luces de reversa del vehículo
16 20A Faro de luz baja del lado del pasajero
17 10A Compresor del aire acondicionado
18 10A Sensores de oxígeno
19 15A Controles de la transmisión (Encendido)
20 20A Bomba de combustible
21 20A Módulo de control del sistema de combustible
22 20A Lavador de faros
23 15A Lavaparabrisas trasero
24 20A Inyectores de combustible, bobinas de encendido (lado izquierdo)
25 15A Luces de estacionamiento del remolque
26 15A Luces de estacionamiento del lado del conductor
27 15A Luces de estacionamiento del lado del pasajero
28 15A Luces antiniebla
29 15A Bocina
30 10A Faro de luz alta del lado del pasajero
31 15A Luces de circulación diurna (DRL)
32 10A Faro de luz alta del lado del conductor
33 15A Luces de circulación diurna 2
34 30A Techo corredizo
35 2A Sistema de encendido con llave, sistema antirrobo
36 25A Limpiaparabrisas
37 30A Uso de carroceros SEO B2 (Batería)
38 15A Pedales ajustables eléctricos
39 10A Controles de clima (Batería)
40 10A Sistema de airbag (Encendido)
41 30A Amplificador
42 15A Sistema de audio
43 10A Varios (Encendido), control de crucero
44 15A Liberación del portón trasero
45 15A Sistema de airbag (Batería)
46 10A Tablero de instrumentos
47 15A Toma de fuerza
48 10A Control de clima auxiliar (Encendido), espejo de brújula-temperatura
49 15A Luz de freno central de montaje alto (CHMSL)
50 30A Desempañador trasero
51 15A Espejos calefaccionados
52 15A Uso de carroceros SEO B1 (Batería)
53 20A Encendedor de cigarrillos, toma de corriente auxiliar
54 10A Relé del compresor de control de nivel automático, uso de carroceros SEO
55 10A Controles de clima (Encendido)
56 15A Módulo de control del motor, bomba de combustible secundaria (Encendido)
57 40A VENTILADOR 1
58 40A A/C / COMP
59 60A ABS DE SERVICIO PESADO
60 40A Ventilador de refrigeración 1
61 40A Sistema de frenos antibloqueo 1
62 40A Motor de arranque
63 30A Perno 2 (Frenos del remolque)
64 60A Centro eléctrico con bus izquierdo 1
65 30A Estribos eléctricos
66 60A Sistema de lavaparabrisas calefaccionado
67 30A Sistema de tracción en las cuatro ruedas
68 40A Perno 1 (Alimentación de batería del conector del remolque)
69 60A Centro eléctrico con bus medio 1
70 40A Ventilador del control de clima
71 30A Módulo del portón trasero eléctrico
72 60A Centro eléctrico con bus izquierdo 2
