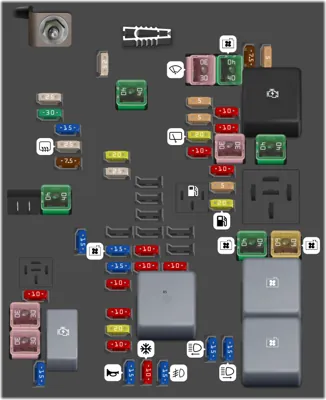

Caja de fusibles del compartimento del motor
| N° | A | Descripción | |
|---|---|---|---|
| - | 40A | Bomba del módulo de control electrónico del freno | |
| - | 30A | Limpiaparabrisas | |
| - | 40A | Motor del ventilador | |
| - | 30A | Control remoto de IEC | |
| - | 40A | Sin uso | |
| - | 40A | Sin uso | |
| - | 40A | Ventilador de refrigeración, bajo/med | |
| - | 60A | Ventilador de refrigeración alto | |
| - | 30A | EVP | |
| - | 30A | Sol arranque | |
| - | Bomba de combustible | ||
| - | Motor de arranque | ||
| - | Funcionamiento/ arranque | ||
| - | Relé del tren motriz | ||
| - | Ventilador de refrigeración bajo | ||
| - | Ventilador de refrigeración, alto | ||
| - | Herramienta para la extracción de los fusibles. | ||
| - | 30A | Repuesto | |
| - | 25A | Repuesto | |
| - | 20A | Repuesto | |
| - | 15A | Repuesto | |
| - | 10A | Repuesto | |
| - | 7.5A | Repuesto | |
| - | 5A | Repuesto | |
| - | Conector de batería | ||
| 1 | 25A | Techo solar | |
| 2 | 7.5A | Int. de OSRVM, sensor de lluvia ,aliment. de levantavidrios | |
| 3 | 5A | Solenoide de ventilación del recipiente | |
| 4 | 25A | No se usa | |
| 5 | 30A | Válvula del módulo de control electrónico del freno | |
| 6 | 5A | IBS | |
| 7 | 10A | ESCL | |
| 8 | 15A | Batería del módulo de control de la transmisión | |
| 9 | 5A | Sin uso | |
| 10 | 10A | HDLP LEVERLING izq. / der. / Cámara retrovisora ISRVM | |
| 11 | 20A | Limpialuneta | |
| 12 | 25A | Desempañador de la luneta trasera | |
| 13 | 10A | Interruptor de aliment. de lumbar | |
| 14 | 7.5A | Calefactor del retrovisor exterior | |
| 15 | 20A | Batería FSCM | |
| 16 | 25A | Módulo de asiento calefaccionado | |
| 17 | 10A | DC/DC R/C, TIM R/C, FSCM R/C | |
| 18 | 5A | ECM R/C TCM R/C | |
| 19 | 20A | Bomba de combustible | |
| 20 | 15A | Sin uso | |
| 21 | 15A | Relé del ventilador | |
| 22 | 10A | Sin uso | |
| 23 | 15A | Bobina de encendido/ Inyectores | |
| 24 | 10A | Bomba rociadora | |
| 25 | 10A | Sin uso | |
| 26 | 10A | EMS VAR-1 | |
| 27 | 10A | Sin uso | |
| 28 | 10A | Sin uso | |
| 29 | 20A | ECM PT IGN-1/IGN-2 | |
| 30 | 10A | ECM VAR-2 | |
| 31 | 15A | Faro alto izquierdo | |
| 32 | 15A | Faro alto derecho | |
| 33 | 15A | Batería del módulo de control del motor | |
| 34 | 15A | Bocina | |
| 35 | 10A | Embrague del compresor del aire acondicionado | |
| 36 | 15A | Faros antiniebla |
Caja de fusibles auxiliar
| N° | A | Descripción | |
|---|---|---|---|
| 1 | Bomba de vacío eléctrica | ||
| 2 | Control de ventilador de refrigeración 1 | ||
| 3 | Control de ventilador de refrigeración 2 |

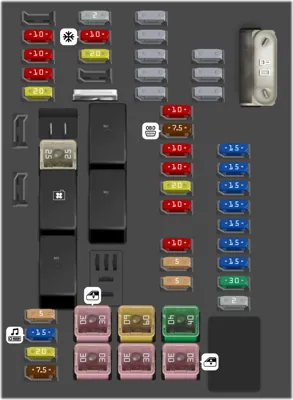

Caja de fusibles del tablero de instrumentos
| N° | A | Descripción | |
|---|---|---|---|
| - | 40A | PTC1 | |
| - | 60A | PTC2 | |
| - | 30A | Levantavidrios eléctrico delantero | |
| - | 30A | Levantavidrios eléctrico trasero | |
| - | 30A | Relé de modo logístico/CC CC 400 W | |
| - | 30A | Asiento eléctrico del conductor | |
| - | 25A | Módulo de interfaz a remolque | |
| - | 80A | Coeficiente de temperatura positivo | |
| - | Accesorios/Alimentación de accesorios retenida | ||
| - | Portón trasero | ||
| - | Relé del ventilador | ||
| - | Modo logístico | ||
| - | sin información | ||
| 1 | 15A | Módulo de control de la carrocería 1 | |
| 2 | 15A | Módulo de control de la carrocería 2 | |
| 3 | 15A | Módulo de control de la carrocería 3 | |
| 4 | 15A | Módulo de control de la carrocería 4 | |
| 5 | 15A | Módulo de control de la carrocería 5 | |
| 6 | 15A | Módulo de control de la carrocería 6 | |
| 7 | 15A | Módulo de control de la carrocería 7 | |
| 8 | 30A | Módulo de control de la carrocería 8 | |
| 9 | 2A | Interruptor de encendido de lógica discreta | |
| 10 | 10A | Batería de módulo diagnóstico de sensado | |
| 11 | 7.5A | Conector del enlace de datos | |
| 12 | 10A | Módulo de control de HVAC | |
| 13 | 10A | Relé del portón trasero | |
| 14 | 20A | CGM | |
| 15 | 10A | Módulo de cámara de LDW | |
| 17 | 10A | Batería ESCL | |
| 18 | 5A | Módulo de asistencia al estacionaniento/ Zona de alerta ciega lateral | |
| 19 | 5A | Control de tensión regulada del módulo de control de carrocería | |
| 20 | 2A | Resorte de reloj | |
| 21 | 10A | AA/Toma de corriente de accesorios | |
| 22 | 20A | Toma de corriente de accesorios/ CC Delantera | |
| 25 | 10A | Módulo OnStar | |
| 26 | 10A | EVP | |
| 27 | 10A | IPC/RLAD | |
| 28 | 20A | Batería TIM 2 | |
| 31 | 5A | Batería del IPC | |
| 32 | 15A | Módulo de audio | |
| 33 | 20A | Batería TIM 1 | |
| 34 | 7.5A | Ingreso pasivo/Arranque pasivo |
