Caja de fusibles del compartimento del motor

N°	A	Descripción
-	50A	Bomba del módulo ABS o ESC (si está disponible)
-	30A	Módulo de control de la caja de transferencia (4x4)
-	60A	Módulo de la bujía incandescente de precalentamiento (diésel)
-	20A	Toma de tensión trasera (si está disponible)
-	30A	Solenoide del motor de arranque
-	30A	Limpiaparabrisas
-	30A	Calentador de combustible [diesel]
-	-	No usado [diésel]
-		Motor de arranque
-		Luz alta
-		Control del limpiaparabrisas delantero
-		Velocidad del limpiaparabrisas
-		Desempañador trasero y desempañador de retrovisor trasero [si está disponible)]
-		Tren motriz
-		Embrague del aire acondicionado
-		Calentador de combustible [diésel]
-		No usado [diésel]
-		Funcionamiento/ arranque
-		Bomba de combustible [diésel]
1	10A	Embrague del compresor de aire acondicionado
2	-	-
3	15A	servodirección eléctrica (EPS por su sigla en inglés) [si está disponible]
4	-	-
5	15A	Bocina
6	15A	Faro de niebla delantero [si está disponible]
7	10A	Faro izquierdo
8	10A	Faro derecho
9	7.5A	Módulo de control del motor [diésel]
10	15A	Relé del tren de transmisión (3) - [diésel]
11	20A	Módulo de control del motor (1) - [diésel]
12	10A	Relé del tren de transmisión (1)
13	10A	Relé del tren de transmisión (2)
14	15A	Relé del tren de transmisión (4)
15	15A	Señal del relé de marcha/arranque
16	15A	Módulo de control de la transmisión automática [si está disponible]
17	10A	Módulo de la caja de transferencia y nivelación de faros [si está disponible]
18	10A	Fuente de alimentación - Cuadro de instrumentos - Aire acondicionado - Módulo de airbag
19	20A	Bomba de combustible [diésel]
21	30A	Calefactor de la luneta
22	15A	Desempañador del retrovisor exterior [si está disponible]
24	20A	Limpialuneta trasera
25	10A	Bomba del lavaparabrisas delantero
26	10A	Asistente de estacionamiento [si está disponible]
27	5A	Módulo de control de la carrocería
29	30A	Módulo ABS o ESC [si está disponible]
30	10A	Bocina
31	15A	Módulo de control de la carrocería
32	15A	Módulo de control del motor [batería] [diésel]
33	10A	Cable de comunicación entre módulos

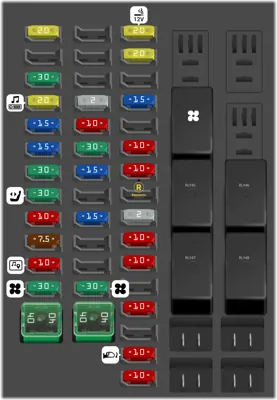

Caja de fusibles del tablero de instrumentos

N°	A	Descripción
-		Ventilador del aire acondicionado trasero
-		C-Habilitar
-		RAP y accesorios (12V)
-		RAP y accesorios (12 V)
-		Relé de marcha
1	20A	Módulo de control de la carrocería (6)
3	20A	Encendedor de cigarrillos [si está disponible]
6	20A	Tomas de tensión delantera y trasera [si está disponible]
7	30A	Módulo de control de la carrocería (8)
10	20A	Radio
11	2A	Interruptor de encendido
12	15A	Zona lateral ciega [SBZ]
13	15A	Módulo de control de la carrocería (3)
14	10A	Módulo de control de HVAC delantero
16	15A	Módulo de control de la carrocería (1)
17	30A	Interruptor de ventana eléctrica de puerta delantera
18	10A	Aire acondicionado trasero
19	30A	Interruptor de ventana eléctrica de puerta trasera
20	15A	Módulo de control de la carrocería (4)
21	10A	Repuesto
22	30A	Asiento eléctrico
25	10A	Módulo de sensado y diagnóstico (SDM)
26	15A	Módulo de control de la carrocería (2)
27	2A	Muelle de reloj
28	7.5A	Conector de enlace de datos (DLC)
30	10A	Cerradura de portón trasero
31	10A	Grupo del tablero de instrumentos (IPC), Pantallas - Radio (consola central), USB
33	10A	Módulo de puerta de enlace central (CGM)
34	30A	Ventilador del aire acondicionado delantero
35	30A	Ventilador del aire acondicionado trasero
37	10A	Alerta de choque frontal (FCA)/Sensor de lluvia
39	10A	Espejos retrovisores
40	10A	OnStar [si está disponible]
53	40A	BUS-C (Fusibles: 53
54	40A	Accesorios (12 V)
