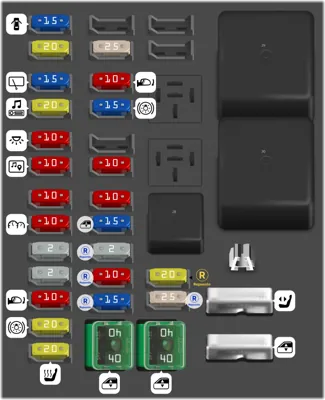

Bloque de fusibles del tablero de instrumentos
| N° | A | Descripción | |
|---|---|---|---|
| - | Extractor de fusibles | ||
| - | 2A | Repuesto | |
| - | 10A | Repuesto | |
| - | 15A | Repuesto | |
| - | 20A | Repuesto | |
| - | 25A | Repuesto | |
| 1 | 15A | Maletero, Cerraduras de puertas | |
| 2 | 20A | Control electrónico de nivel | |
| 3 | 15A | Limpiaparabrisas trasero | |
| 4 | 20A | Amplificador de radio | |
| 5 | 10A | Luces interiores | |
| 6 | 10A | OnStar | |
| 7 | 10A | Módulo de entrada sin llave | |
| 8 | 10A | Tablero de instrumentos, Calefacción, Ventilación, Aire acondicionado | |
| 9 | 2A | Interruptor de control de crucero | |
| 10 | 2A | Iluminación del volante | |
| 11 | 10A | Espejo eléctrico | |
| 12 | 20A | Luz de freno, Luces direccionales | |
| 13 | 20A | Asientos calefaccionados | |
| 14 | - | Vacío | |
| 15 | 25A | Control electrónico de nivel | |
| 16 | 10A | Espejo calefaccionado | |
| 17 | 15A | Luz de freno central de montaje alto, Luces de reversa | |
| 18 | - | Vacío | |
| 19 | 10A | Ventilación del depósito | |
| 20 | 10A | Luces de estacionamiento | |
| 21 | 15A | Puerta corrediza eléctrica | |
| 22 | - | Vacío | |
| 23 | - | Vacío | |
| 24 | 40A | Puerta corrediza eléctrica izquierda | |
| 25 | 40A | Puerta corrediza eléctrica derecha | |
| 26 | Vacío | ||
| 27 | Vacío | ||
| 28 | Luces de estacionamiento | ||
| 29 | Alimentación de accesorios retenida | ||
| 30 | Desempañador trasero | ||
| 31 | Asientos eléctricos | ||
| 32 | Ventana eléctrica |

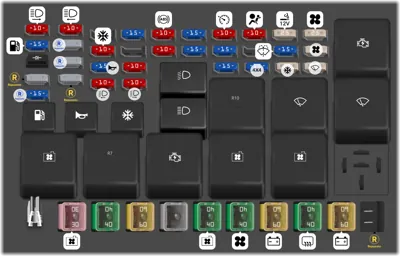

Bloque de fusibles bajo el capó
| N° | A | Descripción | |
|---|---|---|---|
| - | Diodo | ||
| - | Extractor de fusibles | ||
| - | Bomba de combustible | ||
| - | Bocina | ||
| - | Embrague del aire acondicionado | ||
| - | Luz baja | ||
| - | Luz alta | ||
| - | Ventilador 1 | ||
| - | Arranque | ||
| - | Encendido principal | ||
| - | Ventilador 2 | ||
| - | Tren motriz | ||
| - | Limpiaparabrisas 2 | ||
| - | Limpiaparabrisas 1 | ||
| - | Motor de arranque | ||
| - | Ventilador 3 | ||
| 1 | 10A | Luz alta derecha | |
| 2 | 10A | Luz alta izquierda | |
| 4 | 15A | Módulo de control del tren motriz, control electrónico del acelerador | |
| 5 | 10A | Sistema de frenos antibloqueo | |
| 6 | 15A | Encendido electrónico | |
| 7 | 10A | Control de clima, RPA, control de crucero | |
| 8 | 10A | Airbag | |
| 9 | 25A | Energía auxiliar | |
| 10 | 25A | Soplador trasero | |
| 11 | 15A | Bomba de combustible | |
| 12 | Repuesto | ||
| 13 | 10A | Embrague del aire acondicionado | |
| 15 | 10A | Encendido del módulo de control del tren motriz | |
| 16 | 15A | Inyector de combustible | |
| 17 | 15A | Control electrónico del acelerador | |
| 19 | 15A | Lavaparabrisas delantero | |
| 20 | 25A | Soplador delantero | |
| 21 | Repuesto | ||
| 22 | 15A | Bocina | |
| 23 | 10A | Solenoide de la transmisión | |
| 24 | 15A | Sensor del motor, evaporador | |
| 25 | 15A | Emisión, tracción total | |
| 26 | 25A | Inversor CA/CC | |
| 27 | 25A | Limpiaparabrisas delantero | |
| 28 | Repuesto | ||
| 29 | Repuesto | ||
| 30 | 10A | Luz baja izquierda | |
| 31 | 10A | Luz baja derecha | |
| 32 | 15A | Repuesto | |
| 33 | 30A | Ventilador 1 | |
| 34 | 40A | Solenoide de arranque | |
| 35 | 60A | Motor del sistema de frenos antibloqueo | |
| 36 | En blanco | ||
| 37 | 40A | Ventilador 2 | |
| 38 | 40A | Soplador delantero alto | |
| 39 | 60A | Batería principal 3 | |
| 40 | 40A | Desempañador trasero | |
| 41 | 60A | Batería principal 2 | |
| 42 | - | Repuesto |
