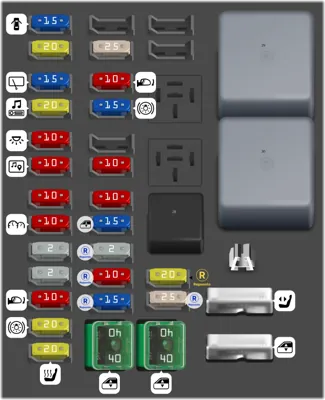

Bloque de Fusibles del Tablero de Instrumentos
| N° | A | Descripción | |
|---|---|---|---|
| - | Extractor de Fusibles | ||
| - | 2A | Repuesto | |
| - | 10A | Repuesto | |
| - | 15A | Repuesto | |
| - | 20A | Repuesto | |
| - | 25A | Repuesto | |
| 1 | 15A | Maletero, Cerraduras de Puerta | |
| 2 | 20A | Control Electrónico de Nivel | |
| 3 | 15A | Limpiaparabrisas Trasero | |
| 4 | 20A | Radio, Reproductor de DVD | |
| 5 | 10A | Luces Interiores | |
| 6 | 10A | OnStar | |
| 7 | 10A | Módulo de Entrada sin Llave | |
| 8 | 10A | Tablero de Instrumentos, Calefacción, Ventilación, Aire Acondicionado | |
| 9 | 2A | Interruptor de Control de Velocidad | |
| 10 | 2A | Iluminación del Volante | |
| 11 | 10A | Espejo Eléctrico | |
| 12 | 20A | Luz de Freno, Luces Direccionales | |
| 13 | 20A | Asientos Calefaccionados | |
| 15 | 25A | Control Electrónico de Nivel | |
| 16 | 10A | Espejo Calefaccionado | |
| 17 | 15A | Luz de Freno Central Superior, Luces de Reversa | |
| 19 | 10A | Solenoide de Ventilación del Canister | |
| 20 | 10A | Luces de Estacionamiento | |
| 21 | 15A | Puerta Deslizante Eléctrica | |
| 24 | 40A | Puerta Deslizante Eléctrica Izquierda | |
| 25 | 40A | Puerta Deslizante Eléctrica Derecha | |
| 26 | Vacío | ||
| 27 | Vacío | ||
| 28 | Luces de Estacionamiento, Luces Traseras | ||
| 29 | Alimentación de Accesorios Retenida | ||
| 30 | Desempañador Trasero | ||
| 31 | Asientos Eléctricos | ||
| 32 | Ventana Eléctrica |
Bloque de fusibles debajo del capó
| N° | A | Descripción | |
|---|---|---|---|
| - | Diodo | ||
| - | Extractor de fusibles | ||
| - | Bomba de combustible | ||
| - | Bocina | ||
| - | Embrague del aire acondicionado | ||
| - | Luz baja | ||
| - | Luz alta | ||
| - | Ventilador 1 | ||
| - | Arranque | ||
| - | Encendido principal | ||
| - | Ventilador 2 | ||
| - | Tren motriz | ||
| - | Limpiaparabrisas 2 | ||
| - | Limpiaparabrisas 1 | ||
| - | Motor de arranque | ||
| - | Ventilador 3 | ||
| 1 | Luz alta derecha | ||
| 2 | Luz alta izquierda | ||
| 4 | Módulo de control del tren motriz, control electrónico del acelerador | ||
| 5 | Sistema de frenos antibloqueo | ||
| 6 | Encendido electrónico | ||
| 7 | Control de clima. RPA. Control de crucero | ||
| 8 | Bolsa de aire | ||
| 9 | Alimentación auxiliar | ||
| 10 | Ventilador trasero | ||
| 11 | Bomba de combustible | ||
| 13 | Embrague del aire acondicionado | ||
| 15 | Encendido del módulo de control del tren motriz | ||
| 16 | Inyector de combustible | ||
| 17 | Control electrónico del acelerador | ||
| 19 | Lavaparabrisas delantero | ||
| 20 | Ventilador delantero | ||
| 22 | Bocina | ||
| 23 | Solenoide de la transmisión | ||
| 24 | Sensor del motor, evaporador | ||
| 26 | Inversor CA/CC | ||
| 27 | Limpiaparabrisas delantero | ||
| 30 | Luz baja izquierda | ||
| 31 | Luz baja derecha | ||
| 33 | Ventilador 1 | ||
| 34 | Solenoide de arranque | ||
| 35 | Motor del sistema de frenos antibloqueo | ||
| 36 | Vacío | ||
| 37 | Ventilador 2 | ||
| 38 | Ventilador delantero alto | ||
| 39 | Batería principal 3 | ||
| 40 | Desempañador trasero | ||
| 41 | Batería principal 2 | ||
| 42 | Repuesto |
