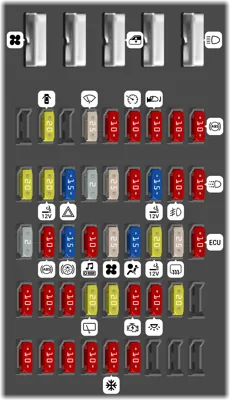

Diodo |
| 1 |
|
30A |
(COOL FAN 2) Ventiladores de Refrigerante |
| 3 |
|
60A |
(HEADLAMPS) Interruptores Automáticos: FRT HVAC HI BLWR, y Fusibles de FAROS (Tablero de Instrumentos): LUZ DE EMERGENCIA y LUZ DE FRENO |
| 4 |
|
60A |
(BATT MAIN 2) Interruptor Automático: ASIENTO ELÉCTRICO/PSD. Fusibles (Tablero de Instrumentos): ELC y DESEMPAÑADOR TRASERO |
| 5 |
|
40A |
(IGN MAIN 1) Interruptor de Encendido a Fusibles (Tablero de Instrumentos): ABS/TCS IGN, CRUCERO, DRL, PRNDL ELÉCTRICO, IGN 1, PSD, SIR, T/SIG y PCM [Relevador IGN MAIN (Fusibles del Centro Eléctrico Bajo el Capó: A/C CLU, IGN ELÉCTRICO, IGN 1-U/H, INY, TCC)] |
| 6 |
|
30A |
(COOL FAN 1) Ventiladores de Refrigerante |
| 7 |
|
60A |
(BATT MAIN 1) Fusibles (Tablero de Instrumentos): MÓDULO ABS BATT, ENCENDEDOR/DLC, LUZ DE CORTESÍA, TOMA DE CORRIENTE DELANTERA, BLOQUEO ELÉCTRICO, ESPEJO ELÉCTRICO y TOMA DE CORRIENTE TRASERA |
| 8 |
|
60A |
(IGN MAIN 2) Interruptor de Encendido a Fusibles (Tablero de Instrumentos): BCM PRGRM, FRT HVAC BAJO/MED BLWR, LIMPIAPARABRISAS/LAVADOR DELANTERO, HVAC/DRL, MALL/RADIO/DIC, VENTANA QRT ELÉCTRICA, HVAC TRASERO, LIMPIAPARABRISAS/LAVADOR TRASERO, ACCESORIOS SWC y Interruptor Automático de VENTANA ELÉCTRICA |
| 9 |
|
|
(COOL FAN) VENTILADOR RH 1, VENTILADOR LH 2 |
| 10 |
|
|
(COOL FAN 2) VENTILADOR LH 2 |
| 11 |
|
|
(IGN MAIN) FUSIBLES: A/C CLU, IGN 1-U/H, INS, IGN ELÉCTRICO, TCC |
| 12 |
|
|
(COOL FAN 1) VENTILADOR RH 1, VENTILADOR LH 2 |
| 13 |
|
|
(A/C CLU) Embrague del Aire Acondicionado |
| 14 |
|
|
(FUEL PUMP) Bomba de Combustible |
| 15 |
|
|
(F/PMP SPD CONT) No Usado |
| 16 |
|
|
(HORN) Bocina |
| 17 |
|
|
(FOG LAMP) Lámpara de Niebla LH, Lámpara de Niebla RH, Indicador de Lámpara de Niebla |
| 18 |
|
10A |
(INJ) Inyectores de Combustible 1-6 |
| 19 |
|
- |
(SPARE) No Usado |
| 21 |
|
15A |
(IGN1-UH) Válvula de Purga del Canister de Emisiones Evaporativas (EVAP), Sensores de Oxígeno Calefaccionados 1 y 2, Sensor de Flujo de Masa de Aire (MAF) |
| 22 |
|
- |
(SPARE) No Usado |
| 23 |
|
- |
(SPARE) No Usado |
| 24 |
|
- |
(SPARE) No Usado |
| 25 |
|
15A |
(ELEK IGN) Módulo de Control de Encendido (ICM) |
| 26 |
|
- |
(SPARE) No Usado |
| 27 |
|
10A |
(B/U LAMP) Interruptor de Rango de Transmisión a Luces de Reversa |
| 28 |
|
10A |
(A/C CLU) Relevador A/C CLU al Embrague del Compresor de Aire Acondicionado |
| 29 |
|
10A |
(RADIO) Pantalla de Información del Conductor, Control de Calefacción/Aire Acondicionado, Radio, Motor de Control del Actuador de la Puerta Lateral Trasera, Receptor de Control Remoto de Bloqueo de Puertas (RCDLR). Lámpara Indicadora de Seguridad y Sensor de Choque Antirrobo |
| 30 |
|
10A |
(ALT SENSE) Generador |
| 31 |
|
10A |
(TCC) Transmisión Automática (Solenoides del Embrague del Convertidor de Par) Interruptor de Luz de Freno a PCM |
| 32 |
|
15A |
(FUEL PUMP) Relevador de la Bomba de Combustible |
| 33 |
|
10A |
(ECM SENSE) Módulo de Control del Tren Motriz (PCM) |
| 35 |
|
10A |
(FOG LP) Relevador de Lámpara de Niebla |
| 36 |
|
15A |
(HORN) Relevador de Bocina |
| 37 |
|
20A |
(PARK LP) Módulo de Control de Luces Diurnas (DRL), Faros y Interruptor de Atenuación del Tablero de Instrumentos, Relevador Antirrobo a Faros |
| 39 |
|
- |
(Spare) No Usado |
| 40 |
|
|
Extractor de Fusibles Mini |
