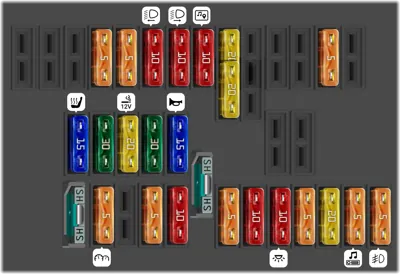

Caja de cableado del habitáculo
| N° | A | Descripción | |
|---|---|---|---|
| - | Pretensor y AIRBAG delantero. | ||
| - | 5A | Cuadro de a bordo - Toma de diagnosis. | |
| - | 5A | BSI. | |
| - | 10A | Contacto Stop. | |
| - | 5A | Cuadro de a bordo reloj - Led multifunción - Mando código. | |
| - | 10A | Relé grupo motoventilador - Caja temperatura de agua - Relé doble de inyección - Calculador de inyección. | |
| - | 10A | Luces de techo delantera y trasera - Autorradio - Pantalla multifunción. | |
| - | 5A | BSI. | |
| - | 20A | Motor limpialuneta trasero | |
| - | 5A | Autorradio - Panel mando climatizador - Encendedor de cigarrilllos - Alumbrado interior - Pantalla multifunción. | |
| - | 5A | Luces antiniebla traseras. | |
| - | 15A | Relé de asiento térmico. | |
| - | 30A | Relé lavafaros. | |
| - | 20A | Toma 12 voltios. | |
| - | 30A | Relé de impulsor. | |
| - | 15A | Bocina. | |
| - | 5A | Luces de posición DEL. izquierda y TRA. derecha. | |
| - | 5A | Luces de posición DEL. derecha y TRA. izquierda - Alumbrado placa de matrícula | |
| - | 10A | Alumbrado de cruce izquierdo. | |
| - | 10A | Alumbrado de cruce derecho. | |
| - | 10A | Pantalla multifunción - Mando retrovisor de pasajero | |
| - | 20A | Encendedor de cigarrilllos. | |
| - | 20A | Encendedor de cigarrilllos. | |
| - | 5A | Conmutador limpiaparabrisas - Lavafaros |
Caja BSI
| N° | A | Descripción | |
|---|---|---|---|
| - | 20A | Cierre centralizado - Apertura maletero | |
| - | 25A | Limpiaparabrisas. | |
| - | 30A | Luneta TRA. térmica - Retrovisor térmico | |
| - | 15A | Limpialuneta TRA. - Refrigeración | |
| - | 30A | Elevalunas DEL. - Techo corredizo | |
| - | 15A | Pantalla cuadro de a bordo |

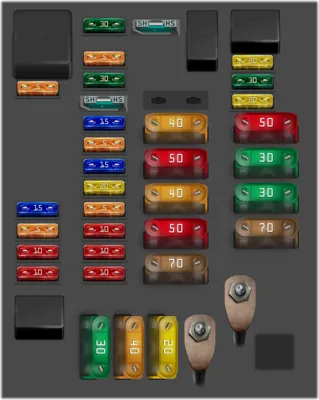

Fusibles compartimento motor
| N° | A | Descripción | |
|---|---|---|---|
| - | 5A | Sonda de escape | |
| - | 15A | Luces de marha atrás. Nivel de agua Caja de precalentamiento. GMV | |
| - | 5A | Calculador de inyección | |
| - | 10A | Antiniebla DEL. DCH. | |
| - | 10A | Antiniebla DEL. IZQ. | |
| - | 30A | Libre | |
| - | 5A | Calentador caja mariposa (ES) | |
| - | 30A | Libre | |
| - | Relé doble de inyección | ||
| - | 15A | Bomba de carburante | |
| - | 5A | Libre | |
| - | 15A | Calentador GO | |
| - | 20A | Relé calentador GO | |
| - | 5A | Relé calefacción adicional | |
| - | 10A | Calculador ABR | |
| - | 10A | Alumbrado de carretera DEL. izquierdo | |
| - | 10A | Alumbrado de carretera DEL. derecho | |
| - | 30A | Calentador de refrigerante | |
| - | 40A | Caja de fusibles del habitáculo | |
| - | 20A | Calefacción del asiento | |
| - | Relé doble de inyección | ||
| - | 50A | cerradura de encendido | |
| - | 40A | Interruptor de los faros | |
| - | 50A | Unidad de control multifuncional 1 | |
| - | 70A | Bloque de montaje interior | |
| - | 20A | Quemador calefacción adicional | |
| - | 30A | Libre | |
| - | 20A | BSI | |
| - | 50A | Sistema de frenos antibloqueo (ABS) | |
| - | 30A | Motor del ventilador de refrigeración (alta velocidad) | |
| - | 30A | Motor del ventilador de enfriamiento (baja velocidad) | |
| - | 70A | Unidad de control multifuncional 1 |
