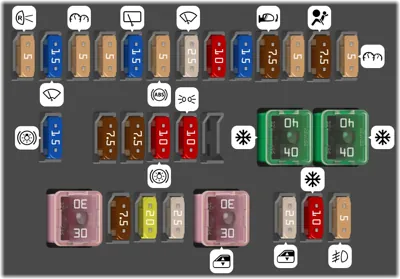

Fusibles del salpicadero

N°	A	Descripción
1	5A	Luz de marcha atrás - Sistema de inyección de carburante - Sistema de audio - Sistema VSC
2	15A	Lavaparabrisas y lavaluneta
3	5A	Caja de servicio principal - Cuadro de instrumentos - Pantalla - Aire acondicionado - Luneta y retrovisores exteriores térmicos - Asientos térmicos - Techo de lona eléctrico - Sistema de audio
4	5A	Dirección asistida eléctrica - Stop & Start
5	15A	Limpialuneta
6	5A	Grupo ventilador del motor - Sistema ABS - Sistema VSC
7	25A	Limpiaparabrisas
8	10A	Desescarchado de los retrovisores exteriores
9	15A	Toma de 12 V (120 W máx.)
10	7.5A	Retrovisores exteriores - Sistema de audio - Stop & Start - Cuadro de instrumentos - Pantalla
11	5A	Bloqueo dela dirección-Sistema de inyección - de carburante - Caja de cambios ETG
12	7.5A	Airbags
13	5A	Cuadro de instrumentos - Pantalla - Stop & Start
14	15A	Dirección - Sistema de inyección de carburante - Luces de freno
15	7.5A	Sistema de inyección de carburante - Stop & Start
16	7.5A	Autodiagnosis del motor
17	10A	Luces de freno - Tercera luz de freno - Sistema de inyección de carburante - Sistema ABS - Sistema VSC - Caja de cambios ETG - Sistema "Acceso y arranque manos libres"
18	10A	Luces de posición - Luces de matrícula - Luz antiniebla trasera - Luces antiniebla delanteras - Luces traseras - Reóstato de luces
19	40A	Aire acondicionado
20	40A	Aire acondicionado - Autodiagnóstico del motor - Luces de posición - Luces de matrícula - Luces antiniebla traseras - Luces traseras - Reóstato de luces - Luces de freno - Tercera luz de freno - Sistema de inyección de carburante - Sistema ABS - Sistema VSC - Caja de cambios ETG - Sistema "Acceso y arranque manos libres" - Elevalunas eléctricos
21	30A	Sistema de inyección de carburante - Stop & Start - Caja de servicio principal
22	7.5A	Sistema de inyección de carburante
23	20A	Sistema de inyección de carburante - Stop & Start
24	25A	Caja de servicio principal
25	30A	Elevalunas eléctricos
26	25A	Elevalunas eléctricos
27	10A	Aire acondicionado
28	5A	Luz antiniebla trasera

Fusibles en el compartimento motor

N°	A	Descripción
1	10A	Luz de cruce derecha
2	10A	Luz de cruce izquierda - Reglaje de los faros
3	7.5A	Luz de carretera derecha
4	7.5A	Luz de carretera izquierda - Cuadro de instrumentos - Pantalla
9	7.5A	Aire acondicionado
10	7.5A	Sistema de inyección de carburante - Luces de freno - Tercera luz de freno
11	5A	Luz de techo - Luz del maletero
12	10A	Intermitentes - Luces de emergencia - Cuadro de instrumentos - Pantalla
13	10A	Claxon
14	30A	Cajas de servicio
15	7.5A	Caja de cambios ETG
16	7.5A	Sistema de inyección de carburante
17	7.5A	Sistema "Acceso y arranque manos libres"
18	7.5A	Batería
19	25A	Sistema de inyección de carburante - Grupo de ventiladores del motor
20	30A	Motor de arranque
21	7.5A	Bloqueo de la dirección
22	25A	Luces delanteras
23	7.5A	Sistema de inyección de carburante
24	7.5A	Sistema de inyección de carburante - Motor de arranque - Caja de cambios ETG - Stop & Start
25	15A	Sistema de audio - Sistema "Acceso y arranque manos libres"
26	7.5A	Cuadro de instrumentos - Pantalla
27	7.5A	Sistema VSC
28	60A	Caja de fusibles del habitáculo
29		Desempañado de la luneta y los retrovisores exteriores - Asientos calefactados - Techo eléctrico - Sistema ABS - Sistema VSC - Grupo de ventiladores del motor - Luces antiniebla delanteras - Luces diurnas de LED
30	50A	Caja de cambios ETG
30	40A	Stop & Start
31	50A	Dirección asistida
32	30A	Grupo de ventiladores del motor
32	40A	Grupo de ventiladores del motor
33	50A	Sistema ABS - Sistema VSC
37	20A	Desempañado de la luneta y los retrovisores
38	30A	Sistema ABS - Sistema VSC
39	7.5A	Luces antiniebla delanteras - Cuadro de instrumentos - Pantalla
40	7.5A	Luces diurnas de LED
41	15A	Asiento térmico derecho
42	20A	Techo de lona eléctrico
43	15A	Asiento térmico izquierdo
