Caja de fusibles superior
| N° | A | Descripción | |
|---|---|---|---|
| 30 | 30A | Luneta trasera con función deshelado | |
| 31 | 10A | Retrovisores con función deshelado | |
| 33 | 40A | Elevalunas eléctricos delanteros | |
| 34 | 40A | Elevalunas eléctricos traseros | |
| 35 | 30A | Asientos delanteros calefactados |
Caja de fusibles inferior
| N° | A | Descripción | |
|---|---|---|---|
| - | 10A | Retrovisor interior electrocromado, luneta trasera con deshelado, bomba del filtro de partÃculas (diésel), ayuda al estacionamiento, dirección asistida, sistema GPL, contactor de pedal de embrague, reglaje de los retrovisores exteriores. | |
| - | 15A | Claxon. | |
| - | 20A | Bomba lavaparabrisas y lavaluneta.[Gnd] | |
| - | 20A | Bomba lavaparabrisas y lavaluneta. [+] | |
| - | 20A | Limpialuneta. | |
| - | 5A | Luz de techo delantera. | |
| - | 30A | Bloqueo/Desbloqueo de las puertas y de la tapa de carburante.[+] | |
| - | 30A | Bloqueo/Desbloqueo de las puertas y de la tapa de carburante.[Gnd] | |
| - | 3A | Mandos en el volante. | |
| - | 5A | Aire acondicionado, indicador de posición del selector de marchas [caja automática]. | |
| - | 5A | Cuadro de a bordo, módulo de autoescuela. | |
| - | 3A | Selector de marchas de la caja de velocidades automática, contactor del pedal del freno, sistema Stop & Start. | |
| - | 5A | Alarma, caja telemática. | |
| - | 10A | Sensor de lluvia y luminosidad, aire acondicionado, cámara delantera. | |
| - | 20A | Radio telemática. | |
| - | 5A | Calculador de airbags. | |
| - | 5A | Ayuda al estacionamiento, cámara trasera, pantalla telemática. | |
| - | 5A | Pantalla de los testigos de no abrochado de los cinturones. | |
| - | 3A | Contactor o botón START/STOP. | |
| - | 5A | Reglaje de la altura de los faros, toma de diagnosis, calefacción adicional [según equipamiento]. | |
| - | 5A | Lector de mapas delantero. | |
| - | 15A | Radio (de accesorios). | |
| - | 15A | Toma de 12 V delantera. |

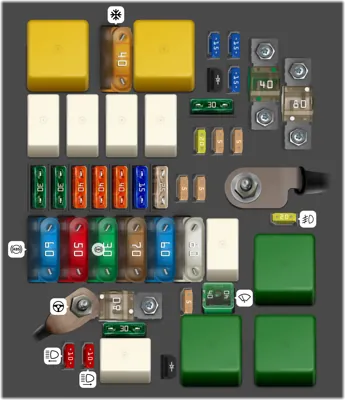

Compartimento motor
| N° | A | Descripción | |
|---|---|---|---|
| - | 40A | Caja de precalentamiento diésel | |
| - | 80A | Calefacción adicional [según equipamiento] | |
| - | 80A | Dirección asistida | |
| - | 60A | ABS/ESP | |
| - | 50A | Caja de fusibles habitáculo | |
| - | 30A | ABS/ESP | |
| - | 70A | Caja de servicio inteligente (BSI) | |
| - | 60A | Grupo motoventilador | |
| - | 80A | Caja de servicio inteligente (BSI) | |
| - | 40A | Aire acondicionado | |
| - | 30A | Motor de arranque [según motorización] | |
| - | 30A | No utilizado | |
| - | 40A | Caja motor de arranque [si Stop & Start y según motor] | |
| - | 40A | Caja fusibles habitáculo | |
| - | 40A | Predisposición enganche de remolque | |
| - | 15A | Caja de velocidades automática o sistema GPL | |
| - | 25A | Caja de servicio inteligente (BSI) | |
| - | 30A | Sistema anticontaminación diésel (AdBlue) | |
| - | 30A | Control motor | |
| - | 40A | Limpiaparabrisas delantero | |
| - | 15A | Control motor | |
| - | 15A | Control motor | |
| - | 15A | Control motor | |
| - | 20A | Control motor | |
| - | 5A | Control motor | |
| - | 5A | Control motor | |
| - | 5A | Caja estado de carga de la baterÃa [según motor]. | |
| - | 5A | No utilizado | |
| - | 20A | Luz antiniebla delantera | |
| - | 5A | Control motor | |
| - | 10A | Luz de carretera izquierda | |
| - | 10A | Luz de carretera derecha |
