Fusibles en el salpicadero Caja Izquierda
| N° | A | Descripción | |
|---|---|---|---|
| - | 10A | Pedal del freno (contactor 2), Stop & Start | |
| - | 5A | Reglaje de la altura de los faros, calefacción adicional [diésel], ayuda al estacionamiento, toma de diagnosis, retrovisores exteriores (reglaje eléctrico) | |
| - | 10A | Bomba aditivo diésel, dirección asistida eléctrica, pedal de embrague (contactor) | |
| - | 5A | Sensor de lluvia y luminosidad | |
| - | 10A | Pedal del freno (contactor 1), toma de diagnosis | |
| - | 5A | Parte superior de columna con mandos en el volante | |
| - | 10A | Llamada de urgencia/Ilamada de asistencia | |
| - | 5A | Stop & Start, ABS, ESC | |
| - | 5A | Ayuda al estacionamiento, cámara de marcha atrás | |
| - | 15A | Caja de velocidades pilotada, panel de mandos (en la la pantalla táctil), aire acondicionado, tablet táctil | |
| - | 15A | Toma de 12 Voltios | |
| - | 20A | Radio | |
| - | 5A | Testigos de cinturones no abrochados | |
| - | 5A | Airbags | |
| - | 5A | Cuadro de a bordo | |
| - | 30A | Cerraduras | |
| - | 5A | Luz de techo, lectores de mapa | |
| - | 15A | Claxon | |
| - | 15A | Lavalunas delantero y trasero | |
| - | 5A | Antirrobo (contactor) | |
| - | 15A | Limpialuneta |
Fusibles en el salpicadero Caja Derecha
| N° | A | Descripción | |
|---|---|---|---|
| 30 | 10A | Retrovisores con deshelado | |
| 31 | 25A | Luneta trasera con función deshelado | |
| 34 | 30A | Elevalunas eléctricos delanteros | |
| 36 | 30A | Asientos delanteros calefactados | |
| 38 | 20A | Caja enganche de remolque | |
| 40 | 25A | Caja enganche de remolque |

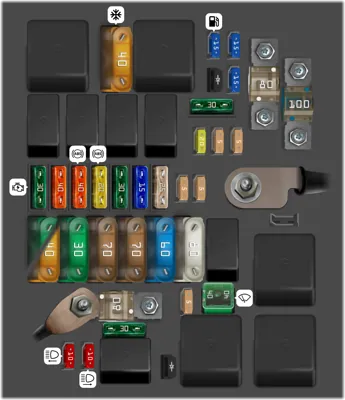

Fusibles en el compartimento motor
| N° | A | Descripción | |
|---|---|---|---|
| - | 80A | Caja de precalentamiento bujía | |
| - | 100A | Calefacción adicional [diésel] | |
| - | 80A | Dirección asistida eléctrica | |
| - | 30A | Stop & Start | |
| - | 40A | Stop & Start | |
| - | 30A | Caja de fusibles habitáculo | |
| - | 70A | Caja de fusibles habitáculo | |
| - | 70A | Caja de servicio inteligente (BSI) | |
| - | 60A | Grupo motoventilador | |
| - | 80A | Caja de servicio inteligente (BSI) | |
| - | 40A | Aire acondicionado | |
| - | 30A | Motor de arranque | |
| - | 40A | Caja de velocidades pilotada | |
| - | 40A | ABS, ESC | |
| - | 20A | ABS, ESC | |
| - | 30A | Caja de fusibles habitáculo | |
| - | 15A | Caja de velocidades pilotada | |
| - | 25A | Caja de servicio inteligente (BSI) | |
| - | 30A | Sistema anticontaminación diésel (AdBlue) | |
| - | 30A | Control motor | |
| - | 40A | Limpiaparabrisas delantero | |
| - | 15A | Control motor, bomba de gasolina | |
| - | 15A | Control motor | |
| - | 15A | Control motor | |
| - | 20A | Control motor | |
| - | 5A | Grupo motoventilador | |
| - | 5A | Caja de servicio inteligente (BSI) | |
| - | 5A | Caja carga batería [motor sin Stop & Start] | |
| - | 5A | Stop & Start | |
| - | 5A | Caja de servicio inteligente (BSI) | |
| - | 10A | Luz de carretera izquierda | |
| - | 10A | Luz de carretera derecha |
