Caja de fusibles del compartimento de pasajeros

N°	A	Descripción
-	30A	[Full]: Interruptor de encendido, Botón de arranque ADML.
-	3A	[Full]: Sensor de ángulo de dirección.
-	3A	[Full]: Toma de electrodoméstico, Joystic Comelec F3
-	7.5A	[Full]: Toma de instrumentos, toma de diagnóstico, interruptor de freno de doble función, dispositivo central de mantenimiento de voltaje.
-	5A	[Full]: Pantalla multifunción, Cámara de visión trasera, ECU de asistencia al estacionamiento.
-	15A	[Full]:
-	10A	[Full]: Amplificador de audio, BCC trasero
-		Limpiaparabrisas trasero
-		Luces interiores
-		Cerraduras de motor externas/internas delanteras y traseras con accionamiento eléctrico + captador de combustible
-		Cerraduras de combustible internas/externas delanteras y traseras Captador de combustible
-	15A	[Full]: Caja de fusibles en el compartimento de relés 3.
-	5A	[Full]: Rastreador
-	3A	[ECO]: BSG, HDC, VCI
-	5A	[Full]: Unidad telemática autónoma.""[ECO]: Calefactor para el circuito de refrigerante en el compartimento de pasajeros.
-	10A	[Full]: Toma de corriente de 12V en el maletero o área de carga.
-	5A	[ECO]: CMB
-	5A	[Full]
-	3A	[ECO]: Interruptor de parada, DMTR
-	5A	[ECO]: Conector de diagnóstico
-	15A	[Full]
-	5A	[ECO]: BTA, alarma
-	3A	[Full]: Módulo de control de la caldera, voltaje APV
-	10A	[ECO]: multiplexor frontal, CRT, BCC, VTH, MCP
-	3A	[Full]: Alarma, voltaje de alarma APV.
-	7.5A	[ECO]: Tope principal CTC, DMTC, Conector de diagnóstico.
-	5A	[Full]: Carcasa de cableado del motor (PSF1)
-	20A	[ECO]: RD6, NAC, RCC
-	10A	[Full]: Palanca de cambios delantera MCP-BCC, multiplexor del panel frontal, sistema de audio y pantalla de visualización frontal (head-up display).
-	5A	[ECO]: Rastreador
-	3A	[Full]: Sensor de lluvia, Interruptor debajo del volante.
-	5A	[ECO]: Módulo de control del calefactor
-	3A	[Full]: Conectores de instrumentos, indicador de desabrochado del conductor y pasajero, voltaje APV, [ECO]: Control Electrónico de Estabilidad
-	5A	[Full]: Interruptor corrector de proyector, Espejo retrovisor electrocrómico. [ECO]: Airbag
-	5A	[Full]: Caja de servidumbre general, módulo de comunicación sous volant (CV00)" [ECO]: AAS, cámara trasera
-	3A	[Full]: Espejos de puerta del conductor Platinum, Taxi, Asistencia al estacionamiento con monitor de punto ciego.
-	5A	[ECO]: Se muestra la luz de advertencia del cinturón de seguridad.
-	3A	[Full]: iluminación de la guantera, lector de tarjetas" "ECO: CDPL, CVM "
-	3A	[Full]: Carga de lámpara nómada, lector de tarjetas
-	15A	[Full]: Encendedor de cigarrillos o toma de 12V.
-	3A	[Full]: Servidumbre Común Residencial, Caja de Conexión de Remolque
-	5A	Unidad de taxi, AAS con defensa antimisiles, espejos retrovisores ajustables, carrocería transformable BTR.
-	5A	[Full]: ECU de combinación de unidad de conexión de remolque, Computadora de control del tablero de instrumentos, [ECO]: ajuste de altura de faros, BCP, nivel de temperatura del refrigerante, conector de diagnóstico.
-	20A	[Full]: Audio
-	5A	[ECO]: iluminación de la guantera, dispositivo de recarga, lámpara de lectura de tarjetas.
-	15A	[Full]: Tensión de audio APV
-	15A	[Full]: Tensión de audio APV
-	5A	[Full]: ECU del Airbag
-	15A	[ECO]: sistema de audio del segundo conjunto
-	5A	[Full]: Puerta lateral corrediza izquierda y derecha.
-	15A	ECO]: Encendedor de cigarrillos o toma de 12V.

Caja de fusibles del compartimento de pasajeros [2]

N°	A	Descripción
-	40A	Ventana trasera calefaccionada
-	7.5A	[Full]: espejo calefaccionado
-	10A	[ECO]: Espejo calefaccionado
-	20A	[Full]: Toma de corriente de 230V.
-	30A	[ECO]: Ventanas delanteras eléctricas
-	15A	[Full]: Espejo retrovisor plegable.
-	30A	[Full]: Espejo retrovisor plegable, Si 2 LVE
-	20A	[ECO]: Toma de corriente de 12V, kit APV 230V.
-	30A	[Full]:
-	20A	[ECO]: BSG RQ
-	30A	[Full]: Motor de la ventana eléctrica delantera
-	10A	[ECO]: Espejos plegables
-	30A	[Full]: asiento calefaccionado
-	10A	[ECO]: Espejos plegables
-	25A	[Full]: Amplificador de audio
-	40A	[ECO]:
-	20A	[Full]: Limpieza AR desde dos pantallas
-	15A	[ECO]: Toma de corriente RG2 de 12V
-	15A	[Full]: Toma de corriente de 12V.
-	3A	[ECO]: BSG
-	5A	[Full]: Caso común de servidumbre de remolque, 7/13 vías
-	20A	[Full]: Caso común de servidumbre de remolque, 7/13 vías
-	20A	[ECO]: Maletero calefaccionado, limpiaparabrisas trasero doble.
-	30A	[Full]: Asiento del conductor eléctrico
-	20A	[ECO]: Asiento calefaccionado o asiento de banco calefaccionado.
-	40A	[Full]:
-	30A	[Full]: Asiento del pasajero eléctrico.
-	25A	[Full]:
-	5A	[Full]:
-	10A	[Full]:
-	25A	[Full]:
-	7.5A	[Full]:
-	3A	[Full]:
-	3A	[Full]: Puerta lateral corrediza eléctrica izquierda y derecha.
-	20A	[Full]: Toma de corriente de guantera de 12V, kit APV 230V.
-	3A	[Full]: Caso general de servidumbre de remolque
-		[Full]: Espejo plegable derecho.
-		[ECO]: Desempañador de ventana trasera + espejos
-		[Full]: Espejo plegable izquierdo.
-		[ECO]: Ventanas eléctricas
-		[Full]: Espejos calefaccionados y vista trasera.
-		[ECO]: Espejos plegables

Caja de Fusibles del Compartimiento del Motor [A]

N°		A	Descripción
-			1032 Control del Relé del Interruptor de Alimentación Centralizado, Inyectores [Diésel]
-			Control del relé de la unidad del ventilador de refrigeración, ventilador de bicicleta, unidad
-			Relé de dirección, Dispositivo de soporte de voltaje central, Generador reversible
-			Inyector SCR
-			Válvula accionada por bomba
-			Medidor de flujo de aire de admisión, reemplazo de la válvula solenoide EGR
-			Controlador del Solenoide de Flujo de la Bomba [Diésel], Solenoide Proporcional TGV
-			Bomba de Aceite Electromagnética del Sensor de Detección de Agua [Diésel]
-			Inmovilizador electrónico
-			Carcasa 3 del interruptor de seguridad de dirección, microproyector de corrección del motor, bomba de aditivo de combustible. Puerta lateral deslizante eléctrica.
-			Boquilla de calefacción
-			Rastreador DMTR
-			Bomba de masa potente Lavaparabrisas delantero y trasero
-			Cálculo ARTIV, Conector de diagnóstico, Interruptor de embrague, Sensor de nivel de refrigerante, ECU de dirección asistida
-			Grupo de bomba de aire acondicionado AR
-			Interfaz del sistema incorporado
-			Limpieza del cristal delantero
-			Alimentación de la bomba, lavaparabrisas delantero y trasero
-			Bomba del lavador de faros
-			Señalización sonora
-			Luz de carretera derecha
-			Luces de carretera izquierdas
-			Motor de arranque
-			Calentador [Diésel]

Caja de fusibles del compartimiento del motor [B]

N°		A	Descripción
-			Euro 6 [diésel]: Sensores NOX y SCR
-			Limpiaparabrisas, transmisión manual, ECU Ax6 III
-			Refrigerante y calefacción interior
-			ECU COMELEC Ax6 III
-			Interruptor de freno de doble función

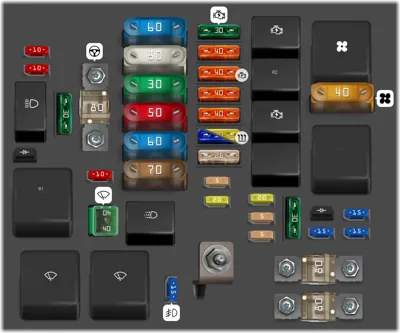

Caja de fusibles en el motor [Eco]

N°	A	Descripción
-	40A	Ventilador del aire acondicionado
-	60A	Computadora del sistema ABS/ESP
-	80A	Caja de fusibles interior 3
-	30A	Computadora del sistema ABS/ESP
-	50A	Unidad de Conmutación Inteligente
-	60A	Unidad de control del ventilador de refrigeración de dos velocidades (GMV)
-	70A	Caja de Conmutación Inteligente
-	15A	Bomba de combustible de control del motor, Termostato controlado por piloto - Válvula solenoide de la bomba de aceite (EC Flush - Válvula solenoide eléctrica - Medidor de flujo de aire de admisión - Sensores de oxígeno (EP6FADTX), Termostato controlado por piloto - Suministro de agua conmutable, Válvula solenoide eléctrica (EP6FDT)
-	15A	Bomba de elevación pilotada (DW10F), válvulas solenoide V de válvulas de admisión y escape - Termostato pilotado - Válvula solenoide de la bomba de aceite (EC flush - Válvula solenoide eléctrica - Medidor de flujo de aire de admisión - Sensores de oxígeno (EP6FADTX), Termostato pilotado - Válvula solenoide eléctrica de suministro de agua conmutable (EP6FDT)
-	15A	Computadora del motor - Solenoide de la bomba de control de flujo [Diésel] - Válvula solenoide de control de presión del turbocompresor (DV5R y DW10F) - Termostato S (DV5R) - Calentador de purga - Válvulas solenoide de válvula de admisión y escape ajustables (EP6FADTX) - Purga de cilindros - Sensores de oxígeno elevados (EB2ADTS))
-	20A	Computadora del motor
-	5A	Instrumentos - Relé GMV - Istars - DMTC, refrigeración eléctrica por agua con turbocompresor (EB2ADTS y EP6FADTX), unidad de servicio inteligente (EP6FADTX)
-	5A	Caja de Conmutación Inteligente
-	5A	Bloque de nivel de carga de la batería
-	20A	Parabrisas calefaccionado eléctricamente
-	15A	Luces antiniebla
-	10A	Diagnóstico de relé GMP BFRM - BSI1 - Computadora del motor - Sensor Nox inferior (inyectores DV5R y DW10 (DV5R)
-	10A	Luz alta del faro derecho
-	10A	Luz alta del faro izquierdo
-	30A	Computadora del motor I Bomba de carga (para ER6EDT) - bobinas de encendido (EB2ADTS y EP6FADTX)
-	30A	Motor de arranque
-	40A	Reserva - Taxi
-	40A	Motor de arranque/Alternador
-	40A	Caja de fusibles en el compartimento de pasajeros 5
-	40A	Caja de fusibles interior 3
-	15A	Calefactor
-	20A	Calefactor
-	25A	Unidad de Conmutación Inteligente
-	30A	Suministro de energía para la bomba de urea y la resistencia calefaccionada del tubo de urea (UCE o DV5R) - Sensor Nox (DW10F) - Computadora del motor (EP6FADTX) - (BlueInjection, AdBlue)
-	40A	Limpiaparabrisas
-	80A	Unidad de precalentamiento
-	80A	Unidad de conmutación y protección
-	80A	Dirección asistida, Faro de luz baja izquierdo - Luces de giro estáticas - Indicadores de giro laterales - Indicadores de giro izquierdos - Luces laterales delanteras izquierdas y traseras derechas - Luces de freno izquierdas - Luces de matrícula.
-		Computadora de control del motor / Euro6 [diésel] (Suministro de energía del módulo SCR)
-		Compresor del aire acondicionado/Parabrisas calefaccionado
-		Motor de arranque / preacondicionamiento térmico
-		Luces antiniebla/luces de circulación diurna
-		Ventilador del aire acondicionado
-		Motor de arranque
-		Limpiaparabrisas delantero
-		Limpiaparabrisas delantero
-		Faros
