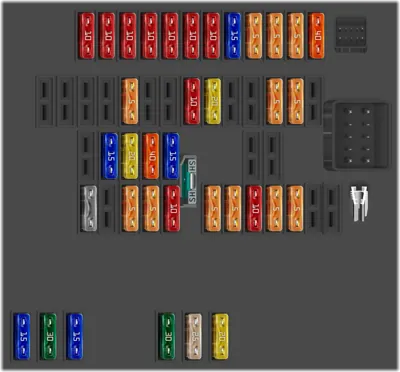

Caja de fusibles del compartimento de pasajeros (Tipo 1)
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| 1 | Airbags frontales y laterales, pretensores de cinturones de seguridad | ||
| 3 | 5A | Interruptor del pedal del embrague | |
| 4 | 5A | "+" Después del interruptor de encendido, sistema multiplex (BSI) | |
| 5 | 10A | Alimentación a la válvula de parada del motor (2.0 HDi) | |
| 6 | 5A | Suministro de energía continuo para las luces de emergencia | |
| 7 | 5A | Suministro de energía continuo del sistema multiplex (BSI) | |
| 8 | 10A | Sensor de temperatura del refrigerante, luces interiores, tablero de instrumentos | |
| 9 | 5A | Iluminación del compartimento de equipaje | |
| 10 | 5A | Navegación | |
| 14 | 15A | Suministro de energía del enchufe adicional y equipo eléctrico del remolque | |
| 15 | 20A | Ventanas de las puertas traseras | |
| 16 | 40A | Bloque de protección | |
| 17 | 15A | Radio del coche | |
| 19 | 5A | Luces antiniebla traseras | |
| 22 | 10A | Iluminación del techo, iluminación de la guantera | |
| 23 | 20A | Fusible del encendedor de cigarrillos citroen xara picasso | |
| 26 | 5A | Espejos operados eléctricamente | |
| 27 | 5A | Suministro de energía continuo a equipos adicionales y sistema multiplex (BSI) | |
| 29 | 10A | Faro de luz alta izquierdo | |
| 30 | 10A | Faro de luz alta derecho | |
| 31 | 10A | Faro de luz baja izquierdo | |
| 32 | 10A | Faro de luz baja derecho | |
| 33 | 10A | Control de alcance de los faros | |
| 34 | 10A | Luz de la placa de matrícula, luz lateral delantera izquierda y trasera derecha | |
| 35 | 10A | Luz lateral delantera derecha y trasera izquierda | |
| 36 | 15A | Sistema de aire acondicionado | |
| 37 | 5A | No utilizado | |
| 38 | 5A | Interruptor de botón | |
| 39 | 5A | No utilizado | |
| 40 | 40A | Ventilador del aire acondicionado | |
| 41 | 15A | Alimentación del sistema multiplex | |
| 42 | 30A | Techo solar, ventanas de las puertas delanteras y traseras | |
| 43 | 15A | Compresor del aire acondicionado, limpiaparabrisas trasero | |
| 44 | 30A | Ventana trasera calefaccionada y espejos exteriores calefaccionados | |
| 45 | 25A | Limpiaparabrisas | |
| 46 | 20A | Sistema de cierre centralizado | |
| 48 | Repuesto | ||
| 49 | Repuesto | ||
| 50 | Repuesto | ||
| 51 | Repuesto | ||
| 52 | Repuesto |
Compartimento del motor (Tipo 1)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 70A | Suministro de energía BB CM (módulo de servicio inteligente) - limpiaparabrisas - luneta trasera calefaccionada - cerradura | |
| 2 | 70A | grupo de ventiladores (P) | |
| 3 | 60A | grupo de ventiladores (P) | |
| 4 | 60A | ruedas antibloqueo (A) | |
| 5 | 20A | zumbador | |
| 6 | 30A | relé de faro de luz baja (P) | |
| 7 | 30A | relé de baja velocidad del ventilador (TU5JP / L3) con sistema de enfriamiento | |
| 8 | 70A | Módulo de fusibles del compartimento de pasajeros 28 (A) | |
| 9 | 50A | suministro de energía CM (módulo de servicio inteligente) - indicadores de dirección - ventana eléctrica - techo solar - + VAN - limpiaparabrisas trasero - compresor de enfriamiento | |
| 10 | 40A | Control de luces (A) | |
| 12 | 70A | contacto de alarma antirrobo (+ AA, + CC, + D) (A) | |
| 13 | 40A | contacto de alarma antirrobo (+ KK) (A) | |
| 14 | 20A | toma de diagnóstico - suministro de energía del calculador (TU5JP) | |
| 16 | 40A | Módulo de fusibles del compartimento de pasajeros 28 (A) | |
| 17 | 30A | boquilla del sistema de calefacción auxiliar (A) | |
| 18 | suministro de energía (a través de relé dual) Libre | ||
| 20 | 10A | + CC relé del ventilador (todos los tipos excepto TU5JP / L3 y EW7J4) (base) | |
| 21 | + BB Libre | ||
| 22 | 25A | Indicadores de dirección | |
| 23 | 15A | + CC calculador de ruedas antibloqueo | |
| 24 | 5A | Computadora de control del motor (A) - módulo de precalentamiento - medidor de flujo - módulo de bloqueo de protección 3 relés | |
| 25 | 15A | suministro de energía (a través de relé dual) bomba de combustible | |
| 26 | 40A | + BB Relé de dos posiciones (P) | |
| 27 | 30A | Relé de dos posiciones (P) | |
| 28 | 5A | suministro de energía (a través de relé dual) resistencia del sistema de calefacción del carburador o módulo de amortiguador (TU5JP / L3) | |
| 29 | + BB bomba de aire (EW7) (A) - lámpara de advertencia de calefacción auxiliar (DW10) | ||
| 30 | 10A | faro antiniebla derecho (P) | |
| 31 | 10A | faro antiniebla izquierdo (P) | |
| 32 | 10A | + CC sensor de velocidad del vehículo - contacto de luz de reversa - bloqueo de protección | |
| 33 | 15A | Módulo de temperatura del fluido (TU5JP) - toma de diagnóstico - Sistema de calefacción de combustible - contacto par del sensor de nivel de refrigerante del motor (DW10TD) | |
| 34 | 5A | suministro de energía (a través de relé doble) sonda de oxígeno - válvula solenoide de limpieza del tanque (gasolina) - válvula solenoide RVG - válvula solenoide (bomba de combustible diésel) |
Maxifusibles del compartimento del motor
| N° | A | Descripción | |
|---|---|---|---|
| - | 20A | (MF1) relé de potencia del ventilador de baja velocidad, relé de potencia del ventilador de alta velocidad | |
| - | 80A | (MF1) relé de potencia del ventilador de baja velocidad, relé de potencia del ventilador de alta velocidad | |
| - | 20A | (MF2) calculadora de antibloqueo de ruedas - calculadora de control de estabilidad | |
| - | 80A | (MF2) calculadora de antibloqueo de ruedas - calculadora de control de estabilidad | |
| - | 20A | (MF3) calculadora de antibloqueo de ruedas | |
| - | 80A | (MF3) calculadora de antibloqueo de ruedas | |
| - | 20A | (MF4) Módulo de Servicio Inteligente | |
| - | 80A | (MF4) Módulo de Servicio Inteligente | |
| - | 20A | (MF5) Módulo de Servicio Inteligente | |
| - | 80A | (MF5) Módulo de Servicio Inteligente | |
| - | 20A | (MF6) módulo de 12 fusibles en el compartimento de pasajeros | |
| - | 80A | (MF6) módulo de 12 fusibles en el compartimento de pasajeros | |
| - | 20A | (MF7) interruptor de encendido | |
| - | 80A | (MF7) interruptor de encendido | |
| - | 20A | (MF8) sistema de calefacción de fluidos | |
| - | 80A | (MF8) sistema de calefacción de fluidos |
