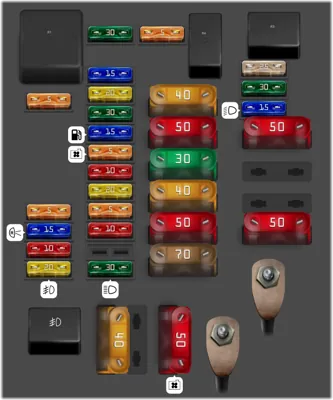

Caja de fusibles en el motor (Tipo 1)
| N° | A | Descripción | |
|---|---|---|---|
| - | 50A | BSI | |
| - | 50A | Sistema de frenos antibloqueo | |
| - | 70A | Caja de fusibles No. 1 en el compartimiento de pasajeros | |
| - | 50A | BSI | |
| - | 40A | Relé de calefactor auxiliar | |
| - | 30A | Caja de fusibles No. 1 en el compartimiento de pasajeros | |
| - | 50A | Interruptor de encendido | |
| - | 40A | No | |
| - | 50A | Ventilador | |
| - | 40A | No usado | |
| - | Relé de bomba de aire | ||
| - | Luces antiniebla traseras | ||
| - | Bomba de lavado de faros | ||
| - | Sistema de diagnóstico / Transmisión automática | ||
| 5 | 15A | Relé de luz baja | |
| 6 | 30A | No | |
| 7 | 25A | Calefactor de combustible | |
| 14 | 5A | Sirena de alarma | |
| 18 | 30A | Luz alta | |
| 20 | 10A | Señal de parada | |
| 21 | 5A | No | |
| 22 | 20A | BSI | |
| 23 | 10A | Sistema de frenos antibloqueo | |
| 24 | 5A | Precalentamiento, Doble relé, Relé del ventilador de enfriamiento, Calefactor de combustible diésel, Nivel de refrigerante del turbocompresor, Sensor de velocidad del vehículo, Unidad de Control del Motor, Medidor de flujo, Sensor de contaminación diésel | |
| 25 | 15A | Fusible de la bomba de combustible | |
| 26 | 30A | Doble relé | |
| 27 | 20A | Doble relé, Unidad de control de transmisión automática | |
| 28 | 15A | Sensor de oxígeno, EGR, Bomba de inyección, diésel, Solenoide EGR | |
| 29 | 30A | Bomba de aire, Calefactor adicional | |
| 30 | 20A | Luces antiniebla delanteras, Lámpara de advertencia del tablero | |
| 31 | 10A | No | |
| 32 | 15A | Calefactor diésel, Transmisión automática, Luces de reversa | |
| 33 | 5A | Unidad de control de transmisión automática | |
| 34 | 5A | - |
Caja de fusibles en el motor (Tipo 2)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | Sistema de control de transmisión automática, relé del motor del ventilador de enfriamiento, luces de reversa | |
| 2 | 15A | Calefactor de refrigerante, bomba de combustible | |
| 3 | 10A | Sistema de frenos antibloqueo (ABS) | |
| 4 | 10A | Sistema de control de transmisión automática, sistema de gestión del motor | |
| 5 | 10A | Bocina del sistema antirrobo - si está instalado, sistema de control de transmisión automática, sistema de control del motor | |
| 6 | 15A | Luces antiniebla | |
| 7 | 20A | Bomba del lavador de faros | |
| 8 | 20A | Sistema de frenos antibloqueo (ABS), relé del motor del ventilador de enfriamiento, sistema de gestión del motor | |
| 9 | 15A | Faro izquierdo - luz de cruce | |
| 10 | 15A | Faro derecho - luz de cruce | |
| 11 | 10A | Faro izquierdo - luz de carretera | |
| 12 | 10A | Faro derecho - luz de carretera | |
| 13 | 15A | Bocina | |
| 14 | 10A | Motor de la bomba del lavador de la ventana trasera | |
| 15 | 30A | Gestión del motor | |
| 16 | 30A | Bomba de aire de escape | |
| 17 | 30A | Limpiaparabrisas | |
| 18 | 40A | Calefacción / aire acondicionado |

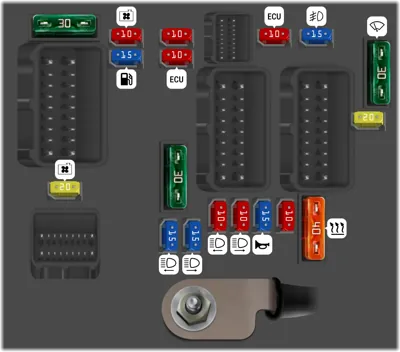

Caja de fusibles en el motor (Tipo 3)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | Sistema de control de transmisión automática, relé del motor del ventilador de enfriamiento, luces de reversa | |
| 2 | 15A | Calefactor de refrigerante, bomba de combustible | |
| 3 | 10A | Sistema de frenos antibloqueo (ABS) | |
| 4 | 10A | Sistema de control de transmisión automática, sistema de gestión del motor | |
| 5 | 10A | Bocina del sistema antirrobo - si está instalado, sistema de control de transmisión automática, sistema de control del motor | |
| 6 | 15A | Luces antiniebla | |
| 7 | 20A | Bomba de lavado de faros | |
| 8 | 20A | Sistema de frenos antibloqueo (ABS), relé del motor del ventilador de enfriamiento, sistema de gestión del motor | |
| 9 | 15A | Faro izquierdo - luz de cruce | |
| 10 | 15A | Faro derecho - luz de cruce | |
| 11 | 10A | Faro izquierdo - luz de carretera | |
| 12 | 10A | Faro derecho - luz de carretera | |
| 13 | 15A | Bocina | |
| 14 | 10A | Motor de la bomba del lavaparabrisas trasero | |
| 15 | 30A | Gestión del motor | |
| 16 | 30A | Bomba de aire de escape | |
| 17 | 30A | Limpiaparabrisas | |
| 18 | 40A | Calefacción / aire acondicionado |
Compartimento del motor -Elementos adicionales en el lateral
| N° | A | Descripción | |
|---|---|---|---|
| - | 50A | Relé del motor del ventilador de enfriamiento | |
| - | 50A | Sistema de frenos antibloqueo (ABS) | |
| - | 30A | Calefactor de refrigerante | |
| - | 50A | Unidad de control multifuncional 1 | |
| - | 50A | Unidad de control multifuncional del sistema de frenos antibloqueo (ABS) 1 | |
| - | 30A | Caja de fusibles del compartimento de pasajeros | |
| - | 50A | Bloqueo de encendido | |
| - | 70A | Caja de fusibles del compartimento de pasajeros |

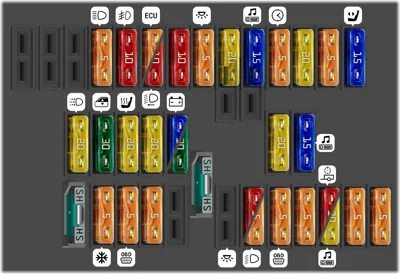

Caja de fusibles del compartimento de pasajeros (Tipo 2)
| N° | A | Descripción | |
|---|---|---|---|
| - | 5A | Sistema de aire acondicionado | |
| - | 5A | Conector de diagnóstico (DLC) tablero de instrumentos | |
| - | 5A | Unidad de control multifunción 1, control de encendido | |
| - | Transmisión automática | ||
| - | Luces interiores | ||
| - | 10A | Unidad de control de navegación, relé de luces bajas, radio, sistema de advertencia, sistema antirrobo - si está equipado, sistema de audio | |
| - | 5A | Unidad de control de navegación, relé de luces bajas, radio, sistema de advertencia, sistema antirrobo - si está equipado, sistema de audio | |
| - | 5A | Conector de diagnóstico, reloj, pantalla multifunción, alarma, unidad de control eléctrico de la columna de dirección | |
| - | 5A | Unidad de control multifuncional 1 | |
| - | 10A | Radio, señal, equipo especial / Sistema de navegación, conector eléctrico de remolque | |
| - | 20A | PC automático, señal, conector de remolque, alarma de emergencia, limpiadores de faros, equipo especial/radio, señal, equipo especial, relé de alarma de seguridad, relé de limpiador de faros, luces bajas | |
| - | 5A | Luz de estacionamiento delantera izquierda, luz de estacionamiento trasera derecha | |
| - | 5A | Bombilla trasera izquierda, bombilla de luz de matrícula, bombilla delantera derecha | |
| - | 20A | Sistema de luces diurnas | |
| - | 30A | Ventanas eléctricas - delanteras | |
| - | 20A | Calefacción de asientos | |
| - | 20A | Techo solar | |
| - | 15A | Batería / Unidad de control multifunción 1 | |
| - | 30A | Batería / Unidad de control multifunción 1 | |
| - | 5A | Sistema de iluminación, sensor de volante, reloj, parabrisas trasero calefaccionado, bloqueo de ventana trasera, sistema de alarma de seguridad, pantalla multifunción, toma de 12V, ayuda de estacionamiento, encendedor de cigarrillos, palanca de transmisión automática, aire acondicionado | |
| - | 10A | Luces antiniebla, interruptor de luces antiniebla traseras, tablero de instrumentos, interruptor de luz de freno (sensor de posición del pedal de freno), sensor de posición del pedal de embrague | |
| - | 5A | Calentador de refrigerante, sistema de gestión del motor, sensor de agua del filtro de combustible, sensor de velocidad del vehículo | |
| - | 10A | Luz de cruce izquierda, ajuste de faros | |
| - | 10A | Interruptor de faros, luz de cruce derecha, lámpara de advertencia del tablero de instrumentos | |
| - | 5A | Sensor de lluvia / Iluminación interior / Bombilla de luz de guantera, bombillas de iluminación interior, bombillas de luz local, bombilla de espejo cosmético - lado del pasajero | |
| - | 20A | Conector de accesorios, fusible del encendedor de cigarrillos Citroen Xsara | |
| - | 15A | Sistema de audio | |
| - | 5A | Reloj, espejo interior | |
| - | 20A | Interruptor de limpiaparabrisas delantero y trasero | |
| - | 5A | Unidad de control multifuncional 1 | |
| - | 15A | Asiento eléctrico - lado del conductor | |
| - | 20A | Conector de accesorios, fusible del encendedor de cigarrillos Citroen Xsara | |
| - | 15A | Sistema de audio |
