Caja de fusibles en el motor
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de reversa | ||
| - | Relé de potencia de la ECU de inyección de combustible | ||
| - | Relé del compresor de aire acondicionado o de la 1.ª velocidad del ventilador | ||
| - | Relé de la bomba de combustible | ||
| - | Relé del arrancador | ||
| - | Relé de corte de la bomba de combustible | ||
| - | Relé del arrancador | ||
| - | Relé de reversa | ||
| - | Relé de reversa | ||
| 2 | 7.5A | Sensor de corriente de batería (928) | |
| 3 | 30A | Ventana trasera calefaccionada | |
| 4 | 25A | ABS/ESP (1094) | |
| 5 | 70A | Circuitos de alimentación de fusibles (F11-F23-F24-F25-F26-F27-F34-F39) en la cabina | |
| 6 | 60A | Circuitos de alimentación de fusibles (F1-F14-F15-F16-F17-F18-F19-F20-F21 F22-F32-F33-F37-F38), ventanas eléctricas | |
| 7 | 50A | ABS/ESP (1094) | |
| 8 | 60A | Circuitos de alimentación de fusibles (F9-F10) en la cabina | |
| 8 | 40A | Circuitos de alimentación de fusibles (F9-F10) en la cabina | |
| 9 | 80A | Calentador interior adicional | |
| 10 | Diodo del embrague magnético del aire acondicionado (171) | ||
| 11 | diodo: motor del ventilador (188) | ||
| 12 | 20A | Bomba de combustible | |
| 14 | 15A | Protección del circuito del motor, Arrancador, Compresor de aire acondicionado | |
| 14 | 20A | Protección del circuito del motor, Arrancador, Compresor de aire acondicionado | |
| 18 | 30A | Arrancador | |
| 19 | 15A | ECU de transmisión automática | |
| 20 | 15A | Embrague del compresor de aire acondicionado | |
| 20 | 25A | Ventilador eléctrico | |
| 21 | 25A | Bomba de combustible e inyección de combustible | |
| 22 | 50A | Relé para controlar el ventilador eléctrico del sistema de enfriamiento del motor | |
| 23 | 20A | Fuente de alimentación para el conector de cableado del motor/inyección (R24) | |
| 24 | 80A | Conjunto de bomba de dirección asistida (186) |

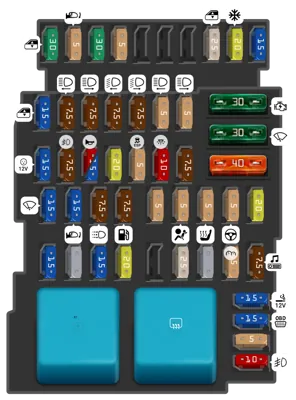

Panel de fusibles interior
| N° | A | Descripción | |
|---|---|---|---|
| - | Soplador de aire frío | ||
| - | Ventana trasera calefaccionada | ||
| 1 | 30A | Ventana trasera eléctrica | |
| 2 | 5A | Espejos retrovisores eléctricos | |
| 3 | 30A | Cierre del circuito de GLP o cierre del circuito de GLP y del circuito de gasolina | |
| 4 | 5A | BCM | |
| 8 | 25A | Ventanillas eléctricas | |
| 9 | 20A | Aire acondicionado | |
| 10 | 15A | Toma adicional | |
| 11 | 15A | Ventana eléctrica delantera | |
| 12 | 7.5A | Luz de carretera izquierda | |
| 13 | 7.5A | Luz de carretera derecha | |
| 14 | 7.5A | Luz de cruce izquierda | |
| 15 | 7.5A | Luz de cruce derecha | |
| 16 | 5A | Luces de posición izquierdas | |
| 17 | 5A | Luces de posición derechas | |
| 18 | 15A | Toma de accesorios trasera | |
| 19 | 7.5A | Luces antiniebla traseras | |
| 20 | 10A | Claxon | |
| 20 | 15A | Avisos acústicos | |
| 21 | 20A | Bloqueo automático de puertas | |
| 22 | 5A | ESC | |
| 23 | 10A | Luz de cortesía | |
| 24 | 7.5A | ABS-ESC | |
| 25 | 15A | Marcha atrás, limpiaparabrisas | |
| 26 | 15A | Control de crucero/Limitador de velocidad, espejo retrovisor, aviso de cinturón desabrochado, control de distancia de estacionamiento | |
| 27 | 7.5A | Luces de circulación diurna | |
| 28 | 7.5A | Bomba de combustible | |
| 29 | 5A | Inyección | |
| 30 | 5A | Airbag | |
| 31 | 5A | Asientos calefaccionados | |
| 32 | 5A | Dirección asistida | |
| 33 | 20A | Ubicación reservada para equipo adicional. | |
| 34 | 15A | Luz indicadora de dirección | |
| 35 | ECU del habitáculo | ||
| 36 | 15A | ECU del habitáculo | |
| 37 | 20A | Control de la columna de dirección | |
| 39 | 25A | Control de la columna de dirección | |
| 40 | Ubicación reservada para equipo adicional. | ||
| 41 | 5A | Tablero de instrumentos | |
| 42 | 7.5A | Radio | |
| 43 | 30A | Arranque | |
| 44 | 30A | Limpiaparabrisas | |
| 45 | 40A | Ventilación del habitáculo | |
| 46 | 15A | Encendedor de cigarrillos | |
| 47 | 15A | Toma de diagnóstico | |
| 48 | 5A | Desescarchado de espejo retrovisor | |
| 49 | 10A | Luces antiniebla delanteras |
