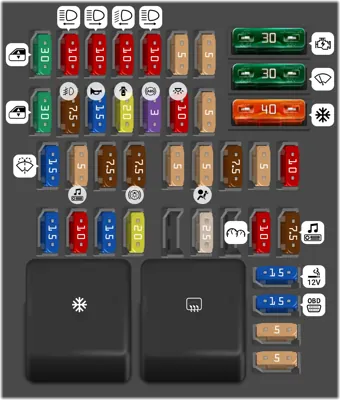

Caja de fusibles del habitáculo
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé del aire acondicionado | ||
| - | Relé del desempañador trasero | ||
| 1 | 30A | Elevalunas eléctricos delanteros | |
| 2 | 10A | Faro de luz de carretera izquierdo | |
| 3 | 10A | Faro de luz de carretera derecho | |
| 4 | 10A | Faro de luz de cruce izquierdo | |
| 5 | 10A | Faro de luz de carretera derecho | |
| 6 | 5A | Dimensiones traseras, iluminación de matrícula, iluminación | |
| 7 | 5A | Dimensiones delanteras | |
| 8 | 30A | Elevalunas eléctricos traseros | |
| 9 | 7.5A | Luz antiniebla trasera | |
| 10 | 15A | Bocina | |
| 11 | 20A | Cierre centralizado | |
| 12 | 3A | ABS/ESP | |
| 13 | 10A | luces interiores, aire acondicionado | |
| 14 | 5A | Sensor de ángulo de dirección | |
| 15 | 15A | Lavaparabrisas, radar de estacionamiento, luces de reversa | |
| 16 | 5A | Sistema de audio, vidrio calefaccionado, limitador de velocidad | |
| 17 | 7.5A | DHO | |
| 18 | 7.5A | Luz de freno | |
| 19 | 5A | Sistema de control | |
| 20 | 5A | Airbags | |
| 21 | 7.5A | Reserva | |
| 22 | 5A | Reserva | |
| 23 | 10A | Reserva | |
| 24 | 15A | Indicador de dirección | |
| 25 | 10A | Sistema antirrobo | |
| 26 | 15A | Unidad de control eléctrica | |
| 27 | 20A | Interruptores de la columna de dirección (entrada de luz de cruce) | |
| 29 | 25A | Interruptores de la columna de dirección (entrada de luz de carretera) | |
| 31 | 10A | tablero de instrumentos | |
| 32 | 7.5A | Sistema de audio | |
| 33 | 15A | Encendedor de cigarrillos | |
| 34 | 15A | Conector de diagnóstico | |
| 35 | 5A | Espejos exteriores calefaccionados | |
| 36 | 5A | Accionamiento de espejos | |
| 37 | 30A | Arranque | |
| 38 | 30A | Limpiaparabrisas | |
| 39 | 40A | aire acondicionado |
Compartimiento del motor
| N° | A | Descripción | |
|---|---|---|---|
| - | 50A | Cadenas de la ECU del ABS | |
| - | 25A | Cadenas de la ECU del ABS | |
| - | 40A | Circuitos de potencia | |
| - | 60A | Suministro de energía de la caja de fusibles del habitáculo | |
| - | 60A | Cadenas | |
| - | 30A | Circuito de potencia | |
| - | 25A | Circuitos de potencia | |
| - | 5A | Circuitos | |
| - | 15A | No utilizado | |
| - | Relé de la bomba del lavafaros. | ||
| - | Relé de faros antiniebla. Ver información sobre F31. | ||
| - | Relé del ventilador de la estufa, motor del ventilador del calentador. Ver información sobre F36. | ||
| - | Relé principal del sistema de control del motor, sensor de concentración de oxígeno, sensor de velocidad, inyectores de combustible, válvula de purga del absorbedor e/m, bobinas de relé K2, KZ, K4. | ||
| - | Relé de la bomba de combustible y bobina de encendido. | ||
| - | Relé del ventilador de enfriamiento de baja velocidad (para autos con aire acondicionado) o relé del ventilador de enfriamiento del radiador (para autos sin aire acondicionado), motor del ventilador de enfriamiento (para autos con aire acondicionado a través de una resistencia). | ||
| - | Relé del aire acondicionado, embrague electromagnético del compresor. Ver información sobre F36. | ||
| - | Relé del ventilador de enfriamiento de alta velocidad (para autos con aire acondicionado), motor del ventilador de enfriamiento del radiador. |
Compartimento del motor
| N° | A | Descripción | |
|---|---|---|---|
| - | 40A | Elemento calefaccionado del parabrisas derecho | |
| - | 40A | Elemento calefaccionado del parabrisas izquierdo | |
| - | 50A | ABS/ESP | |
| - | 60A | Inmovilizador, circuito de alimentación de fusibles del habitáculo F28-F31 | |
| - | 60A | Fuente de alimentación para fusibles del habitáculo F11, F23 - F27, F34 y F39 | |
| - | 30A | ABS/ESP | |
| - | 30A | Luneta trasera y espejos calefaccionados | |
| - | 15A | Luces antiniebla delanteras | |
| - | 15A | Asientos calefaccionados | |
| - | 15A | Embrague del aire acondicionado (equipo con aire acondicionado) / Primera velocidad del ventilador eléctrico (equipo sin aire acondicionado) | |
| - | 25A | Fusible para el relé del sistema de gestión del motor | |
| - | 40A | Ventilador eléctrico del sistema de refrigeración | |
| - | 15A | Sistema de gestión del motor | |
| - | Relé para calefacción de cristal izquierdo | ||
| - | Relé para calefacción de cristal derecho | ||
| - | Relé de la bomba de combustible | ||
| - | Relé para el compresor del aire acondicionado o primera velocidad del ventilador eléctrico (según el equipo) | ||
| - | Relé de control del motor |
