Caja de fusibles en cabina
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| - | Relé de luz baja | ||
| - | Relé de posición | ||
| - | Relé de antiniebla trasero | ||
| - | Relé de antiniebla delantero | ||
| - | Relé de luz alta | ||
| - | Relé principal | ||
| - | Relé del condensador | ||
| - | Relé del ventilador del radiador | ||
| - | Relé de la bomba de combustible | ||
| - | Relé del compresor | ||
| 1 | 15A | Radio/MP5 | |
| 2 | 15A | Encendedor de cigarrillos | |
| 3 | 10A | Medidor | |
| 5 | 10A | Luz de reversa, Lámpara de señal | |
| 6 | 5A | Airbag | |
| 7 | 20A | Interruptor de ventana eléctrica I | |
| 8 | 20A | Interruptor de ventana eléctrica D | |
| 9 | 20A | Limpiaparabrisas, Lavador | |
| 10 | 30A | Vapor superior/ Calefactor | |
| 11 | 20A | Desempañador trasero | |
| 15 | 15A | Relé principal | |
| 16 | 10A | ECU | |
| 17 | 10A | Bomba de combustible | |
| 18 | 10A | Compresor | |
| 19 | 10A | Compresor Luz baja | |
| 20 | 15A | Luz baja | |
| 21 | 15A | Luz alta | |
| 22 | 15A | Luz antiniebla delantera | |
| 23 | 15A | Luz de posición interior | |
| 24 | 15A | Cierre centralizado | |
| 25 | 15A | Luz de freno | |
| 26 | 20A | Bocina | |
| 27 | 10A | Luz de advertencia | |
| 33 | 10A | Fusible de repuesto | |
| 34 | 15A | Fusible de repuesto | |
| 35 | 20A | Fusible de repuesto | |
| 36 | 50A | EPS | |
| 40 | 40A | Ventilador del radiador | |
| 41 | 40A | ABS | |
| 42 | 30A | ABS |

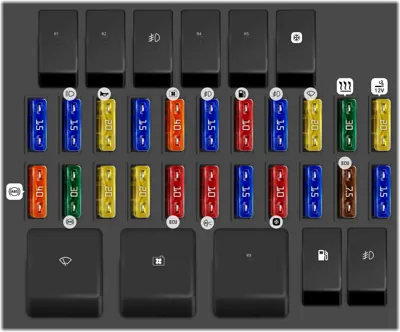

Panel de fusibles interior
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de luz baja | ||
| - | Relé de luz alta | ||
| - | Relé de luz antiniebla trasera | ||
| - | Relé de posición | ||
| - | Relé del condensador | ||
| - | Relé del compresor | ||
| - | Relé del limpiaparabrisas | ||
| - | Relé del ventilador del radiador | ||
| - | Relé principal | ||
| - | Relé de la bomba de combustible | ||
| - | Relé de luz antiniebla delantera | ||
| 1 | 15A | Luz baja | |
| 2 | 15A | Luz alta | |
| 3 | 20A | Luz de advertencia / Bocina | |
| 4 | 15A | Luz de posición / luces interiores | |
| 5 | 40A | Ventilador del radiador | |
| 6 | 15A | Luz de freno / Luz antiniebla trasera | |
| 7 | 10A | Bomba de combustible | |
| 8 | 15A | Luz antiniebla delantera | |
| 9 | 20A | Limpiaparabrisas / Lavaparabrisas | |
| 10 | 30A | Vapor superior / Calefacción | |
| 11 | 20A | Encendedor de cigarrillos, Radio | |
| 12 | 40A | ABS (algunos modelos) | |
| 13 | 30A | ABS (algunos modelos) | |
| 14 | 20A | Interruptor de elevalunas eléctrico - I | |
| 15 | 20A | Interruptor de elevalunas eléctrico - D | |
| 16 | 10A | Tablero de instrumentos / ECU | |
| 17 | 10A | Luz de reversa, Luz de señalización | |
| 18 | 15A | Bobina de encendido | |
| 19 | 10A | Compresor | |
| 20 | 15A | Cierre centralizado | |
| 21 | 7.5A | ECU | |
| 22 | 15A | Relé principal |
