70A |

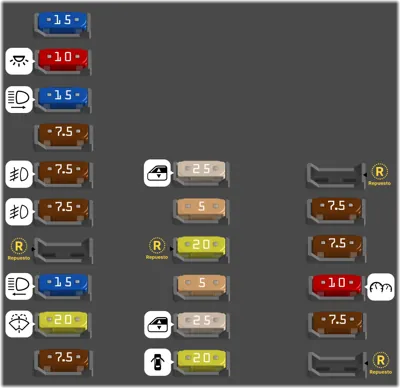

Alimentación directa de batería #1 al Módulo de Control de Carrocería (BCM) |
| - |
|
60A |
Alimentación directa de batería #2 al Módulo de Control de Carrocería (BCM) |
| - |
|
30A |
Salida para relé de arranque #1 |
| - |
|
40A |
Motor de la bomba ESP |
| - |
|
40A |
Alimentación DOCT #1 (SDU) - Módulo de Control de Transmisión #1 |
| - |
|
30A |
Alimentación directa de batería #3 al Módulo de Control de Carrocería (BCM) |
| - |
|
40A |
Salida del relé de marcha [para la bobina del relé EBL], salida del relé de marcha (para ORC). Salida del relé de marcha [para la bobina del relé del motor del ventilador], salida del relé de marcha [para PPC) |
| - |
|
5A |
Salida del relé de habilitación del ventilador del radiador, salida de la bobina del relé de habilitación del ventilador del radiador |
| - |
|
10A |
ORC - Controlador de restricción de ocupantes |
| - |
|
20A |
ECM, EPS, interruptor de luces de reversa, salida del relé de marcha/arranque [para la bobina del relé del aire acondicionado, bobina del relé de la bomba de combustible, relé de arranque #1) |
| - |
|
15A |
Alimentación DOCT #2 - Módulo de Control de Transmisión #2 |
| - |
|
15A |
Alimentación DOCT #3 - Módulo de Control de Transmisión #3 |
| - |
|
15A |
Bobinas de encendido, condensador de bobina |
| - |
|
15A |
ESC. Interruptor del pedal de freno, OCM |
| - |
|
20A |
ECM - Módulo de Control del Motor |
| - |
|
10A |
Embrague del compresor del aire acondicionado |
| - |
|
30A |
EBL - Desempañador trasero |
| - |
|
20A |
Bomba de combustible |
| - |
|
10A |
ORC - Controlador de restricción de ocupantes |
| - |
|
25A |
ESC |
| - |
|
20A |
ECM, inyectores de combustible, persiana activa de la parrilla (AGS) |
| - |
|
20A |
Toma de corriente (consola) |
| - |
|
60A |
Alimentación de batería del PDC interior, asientos eléctricos |
| - |
|
30A |
Amplificador |
| - |
|
40A |
Motor del ventilador HVAC |
| - |
|
20A |
Salida del relé de marcha/accesorios, encendedor de cigarros |
| - |
|
10A |
Techo solar, LRSM, toma de corriente (consola). Puerto UCI/AUX, encendedor de cigarros |
| - |
|
20A |
- |
| - |
|
10A |
Válvula de descarga, solenoide de purga, válvula de ventilación OBD, calefactores de sensores de oxígeno |
| - |
|
10A |
Espejos exteriores calefaccionados |
