Fusibles interiores
| N° | A | Descripción | |
|---|---|---|---|
| - | 20A | Asientos delanteros con calefacción - (si está equipado) | |
| - | 20A | Asientos traseros con calefacción, volante con calefacción - (si está equipado) | |
| - | 10A | Módulo de asistencia para parqueo, cámara trasera, sensor de puntos ciegos izquierdo y derecho brújula - si está equipado | |
| - | 15A | Grupo de instrumentos | |
| - | 10A | HVAC, sensor de humedad, sensor de temperatura en el vehÃculo, conjunto de espejo interior | |
| - | 15A | Radio | |
| - | 10A | Módulo de control de la columna de dirección, banco de switches | |
| - | 10A | Puerto de diagnóstico | |
| - | 10A | Dispositivo universal de apertura de puerta del garaje, EOM | |
| - | 20A | Sunroof | |
| - | 5A | Relé de marcha/accesorios | |
| - | 5A | Módulo de control de la transmisión #4 | |
| - | 5A | Switch de luz de freno | |
| - | 10A | Apoyo lumbar neumático | |
| - | - | Sin Datos |

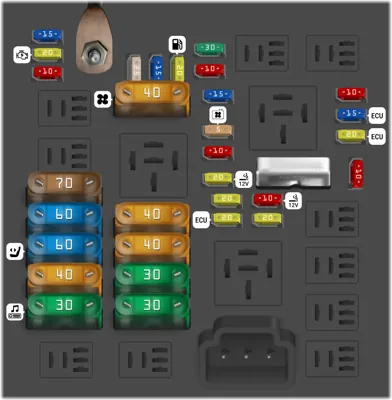

Fusibles de debajo del bonete
| N° | A | Descripción | |
|---|---|---|---|
| - | 70A | Módulo de control de la carrocerÃa #1 | |
| - | 60A | Módulo de control de la carrocerÃa #2 | |
| - | 30A | Salida de relé de arranque #1 | |
| - | 40A | Motor de la bomba de ESC | |
| - | 40A | Módulo de control de la transmisión #1 | |
| - | 30A | Módulo de control de la carrocerÃa #3 | |
| - | 40A | Bobina EBL RLY, bobina RLY del motor del blower | |
| - | 5A | Ventilador del radiador | |
| - | 10A | ORC | |
| - | 20A | Marcha/Arranque, módulo de control del motor | |
| - | 15A | Módulo de control de la transmisión #2 | |
| - | 15A | Módulo de control de la transmisión #3 | |
| - | 15A | Módulo de control del motor, bobinas de encendido | |
| - | 15A | Módulo del sistema de frenos | |
| - | 20A | Módulo de control del motor | |
| - | 10A | Cloche del compresor de AA | |
| - | 30A | Desempañador trasero (EBL) | |
| - | 20A | Bomba de combustible | |
| - | 10A | Controlador de ajuste de ocupante | |
| - | 25A | Módulo del sistema de frenos | |
| - | 20A | Módulo de control del motor, inyectores de combustible | |
| - | 20A | Enchufe de tensión (consola) | |
| - | 60A | Alimentación interior baterÃa PDC, Asientos eléctricos | |
| - | 30A | Amplificador | |
| - | 40A | Motor de blower de HVAC | |
| - | 20A | Encendedor de cigarrillos | |
| - | 10A | Sunroof, LRSM, enchufe de tensión (consola), puerto UCI/AUX, encendedor de cigarros | |
| - | 20A | Sin uso | |
| - | 10A | Válvula de descarga solenoide de purga, válvula de ventilación del OBD, calentadores del sensor de oxÃgeno | |
| - | 10A | Espejos exteriores con calefacción | |
| - | Sin Datos | ||
| - | Sin Datos | ||
| - | Sin Datos | ||
| - | Sin Datos | ||
| - | Sin Datos | ||
| - | Sin Datos | ||
| - | Sin Datos | ||
| - | Sin Datos | ||
| - | Sin Datos | ||
| - | Sin Datos | ||
| - | Sin Datos | ||
| - | Sin Datos | ||
| - | Sin Datos | ||
| - | Sin Datos |
Fusibles del módulo de control de la carrocerÃa (BCM)
| N° | A | Descripción | |
|---|---|---|---|
| - | Repuesto | ||
| - | 15A | Foco izquierdo | |
| - | Repuesto | ||
| - | 10A | Iluminación interior/Tapa de la cubierta/Liberación de la compuerta levadiza | |
| - | 25A | Motor de la ventana; conductor | |
| - | 25A | Motor de la ventana; pasajero | |
| - | 15A | Módulo de intrusión | |
| - | 10A | Grupo de panel de instrumentos | |
| - | 20A | Seguros de las puertas | |
| - | Repuesto | ||
| - | 20A | Bomba del lavaparabrisas | |
| - | 5A | Módulo de control de la transmisión (TCM) | |
| - | 20A | Repuesto | |
| - | 7.5A | Switch de luz de freno | |
| - | 7.5A | Apoyo lumbar neumático | |
| - | 7.5A | CD/Módulo manos libres; Bluetooth/Pantalla de la radio | |
| - | 7.5A | Switch de la ventana del conductor/Espejos eléctricos | |
| - | 5A | Luz de baúl | |
| - | 7.5A | Focos antiniebla delanteros; derecha | |
| - | 7.5A | Focos antiniebla delanteros; izquierda | |
| - | 7.5A | Luces altas (Obturadores) | |
| - | 15A | Foco derecho |
