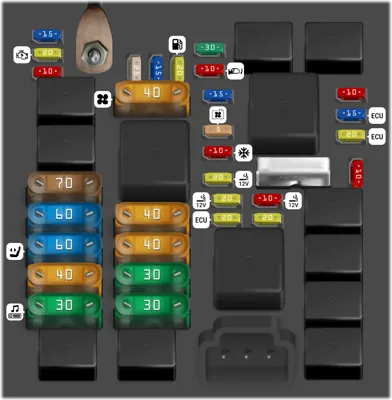

Fusibles Bajo el Capó
| N° | A | Descripción | |
|---|---|---|---|
| - | 70A | Módulo de Control de la Carrocería #1 | |
| - | 60A | Módulo de Control de la Carrocería #2 | |
| - | 30A | Salida para Relé de Arranque #1 | |
| - | 40A | Motor de la Bomba ESC | |
| - | 40A | Módulo de Control de la Transmisión #1 | |
| - | 30A | Módulo de Control de la Carrocería #3 | |
| - | 40A | Bobina del Relé EBL, Bobina del Relé del Motor del Ventilador | |
| - | 5A | Ventilador del Radiador | |
| - | 10A | ORC | |
| - | 20A | Marcha/Arranque, Módulo de Control del Motor | |
| - | 15A | Módulo de Control de la Transmisión #2 | |
| - | 15A | Módulo de Control de la Transmisión #3 | |
| - | 15A | Módulo de Control del Motor, Bobinas de Encendido | |
| - | 15A | Módulo del Sistema de Frenos | |
| - | 20A | Módulo de Control del Motor | |
| - | 10A | Embrague del Compresor del Aire Acondicionado | |
| - | 30A | Desempañador Trasero (EBL) | |
| - | 20A | Bomba de Combustible | |
| - | 10A | Controlador de Retención de Ocupantes | |
| - | 25A | Módulo del Sistema de Frenos | |
| - | 20A | Módulo de Control del Motor, Inyectores de Combustible | |
| - | 20A | Toma de Corriente (Consola) | |
| - | 60A | Alimentación de Batería del Centro de Distribución de Energía Interior, Asientos Eléctricos | |
| - | 30A | Amplificador | |
| - | 40A | Motor del Ventilador HVAC | |
| - | 20A | Encendedor de Cigarrillos | |
| - | 10A | Techo Solar, LRSM, Toma de Corriente (Consola), Puerto UCI/AUX, Encendedor de Cigarrillos | |
| - | 20A | - | |
| - | 10A | Válvula de Descarga, Solenoide de Purga, Válvula de Ventilación OBD, Calentadores del Sensor de Oxígeno | |
| - | 10A | Espejos Exteriores Calefaccionados |
Fusibles Interiores
| N° | A | Descripción | |
|---|---|---|---|
| - | 20A | Asientos Delanteros Calefaccionados - Si Está Equipado | |
| - | 20A | Asientos Traseros Calefaccionados, Volante Calefaccionado - Si Está Equipado | |
| - | 10A | Módulo de Asistencia de Estacionamiento, Cámara Trasera, Sensor de Punto Ciego Izquierdo y Derecho, Brújula - Si Está Equipado | |
| - | 15A | Tablero de Instrumentos | |
| - | 10A | HVAC, Sensor de Humedad, Sensor de Temperatura Interior del Vehículo, Conjunto de Espejo Interior | |
| - | 15A | Radio | |
| - | 10A | Módulo de Control de la Columna de Dirección, Banco de Interruptores | |
| - | 10A | Puerto de Diagnóstico | |
| - | 10A | Abridor Universal de Puerta de Garaje, EOM | |
| - | 20A | Techo Solar | |
| - | 5A | Relé de Marcha/Accesorio | |
| - | 5A | Módulo de Control de Transmisión #4 | |
| - | 5A | Interruptor de Luz de Freno | |
| - | 10A | Soporte Lumbar Neumático |

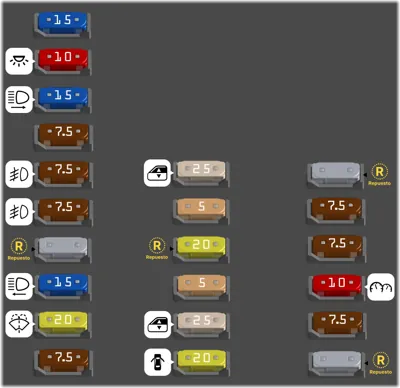

Fusibles del Módulo de Control de la Carrocería (BCM)
| N° | A | Descripción | |
|---|---|---|---|
| - | Repuesto | ||
| - | 15A | Faro Izquierdo | |
| - | Repuesto | ||
| - | 10A | Iluminación Interior/Liberación de la Tapa del Maletero/Portón Trasero | |
| - | 25A | Motor de la Ventana - Conductor | |
| - | 25A | Motor de la Ventana - Pasajero | |
| - | 15A | Módulo de Intrusión | |
| - | 10A | Tablero de Instrumentos | |
| - | 20A | Cerraduras de las Puertas | |
| - | Repuesto | ||
| - | 20A | Bomba del Lavaparabrisas | |
| - | 5A | Módulo de Control de la Transmisión (TCM) | |
| - | 20A | Repuesto | |
| - | 7.5A | Interruptor de la Luz de Freno | |
| - | 7.5A | Soporte Lumbar Neumático | |
| - | 7.5A | Módulo de CD/Manos Libres - Bluetooth/ Pantalla de Radio | |
| - | 7.5A | Interruptor de la Ventana del Conductor/Espejos Eléctricos | |
| - | 5A | Luz del Maletero | |
| - | 7.5A | Luces Antiniebla Delanteras - Derecha | |
| - | 7.5A | Luces Antiniebla Delanteras - Izquierda | |
| - | 7.5A | Luces Altas (Obturadores) | |
| - | 15A | Faro Derecho |
