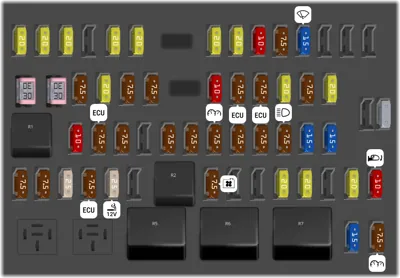

Relevador IG1 |
| - |
|
|
Relevador IG2 |
| - |
|
|
Relevador de ACC |
| - |
|
|
Relevador del plegado eléctrico del espejo retrovisor |
| - |
|
|
Relevador del despliegue eléctrico de retrovisor |
| 1 |
|
20A |
Conector del asiento del pasajero delantero (control eléctrico) |
| 2 |
|
20A |
Conector del asiento del lado del conductor (control eléctrico) |
| 3 |
|
20A |
Unidad de control de quemacocos eléctrico [si así está equipado] / unidad de control de toldo solar*/motor de la sombra [si así está equipado] |
| 5 |
|
20A |
Unidad de control de carrocería (ventanilla delantera derecha)/ Motor del ventanilla delantera derecha |
| 6 |
|
20A |
Motor elevador de la ventanilla delantera izquierda |
| 7 |
|
20A |
Unidad de control de carrocería (ventanilla trasera derecha) / Motor de la ventanilla trasera derecha |
| 8 |
|
20A |
Unidad de control de carrocería (ventanilla trasera izquierda)/ Motor de la ventanilla trasera izquierda |
| 9 |
|
10A |
Relevador plegable del espejo retrovisor/ Relevador desplegado del espejo retrovisor / motor de plegado del espejo retrovisor exterior |
| 10 |
|
7.5A |
Interruptor PLGM [si así está equipado]/PLG OFF [si así está equipado]/ interruptor de control centralizado de la puerta delantera izquierda/ espejo retrovisor interior con atenuación electrónica |
| 11 |
|
15A |
Unidad de control de la carrocería (limpiaparabrisas, lavaparabrisas y motor del limpiaparabrisas trasero) |
| 15 |
|
30A |
Convertidor DCDC |
| 16 |
|
30A |
Convertidor DCDC/ Caja de fusibles del tablero de instrumentos |
| 17 |
|
7.5A |
Interfaz de diagnóstico OBD |
| 18 |
|
20A |
Unidad de control de la carrocería (luces principales) |
| 19 |
|
7.5A |
GWM |
| 20 |
|
7.5A |
Interruptor de mando de la puerta delantera derecha/ interruptor de mando de la puerta delantera izquierda |
| 21 |
|
10A |
Unidad de control de la carrocería (luz de giro) |
| 22 |
|
7.5A |
Unidad de control auxiliar AVM/ECU/BSD/Unidad de control principal BSD |
| 23 |
|
7.5A |
Unidad de control/interruptor de encendido PEPS |
| 24 |
|
20A |
Unidad de control de la carrocería (luces principales) |
| 25 |
|
7.5A |
Luz de freno central montada en alto |
| 26 |
|
20A |
Unidad de control de la carrocería (Bloqueo de puertas) |
| 28 |
|
|
Enlace corto |
| 29 |
|
10A |
Unidad de control de la bolsa de aire (SRS) |
| 30 |
|
7.5A |
Unidad de control del motor 1.5T |
| 31 |
|
7.5A |
Unidad de control de puerta / unidad de control de carrocería / Convertidor DCDC |
| 33 |
|
7.5A |
Sensor de velocidad angular de dirección / unidad de control de dirección asistida eléctricamente / módulo del selector de cambios |
| 34 |
|
7.5A |
Interruptor de freno/módulo de estabilidad electrónica y control de estacionamiento |
| 35 |
|
7.5A |
Unidad de control de radar de reversa / unidad de control de cámara de estacionamiento panorámico / módulo de control de freno de advertencia de choque frontal / unidad de control de audio / tablero / módulo de calefacción del asiento delantero izquierdo |
| 36 |
|
7.5A |
Generador de iones negativos |
| 37 |
|
7.5A |
Faro delantero izquierdo (motor de ajuste de altura) / faro delantero derecho (motor de ajuste de altura) / interruptor de ajuste de altura de faros |
| 38 |
|
7.5A |
Sensor de lluvia y luz / espejo retrovisor interior antirreflejo / unidad de control de quemacocos eléctrico / unidad de control de toldo solar / Cortinilla del toldo solar / módulo de advertencia de desviación de carril / panel de control de aire acondicionado / unidad de control de aire acondicionado / grupo de interruptores izquierdo de tablero / panel de control central delantero |
| 39 |
|
15A |
6AT TCU |
| 40 |
|
15A |
Unidad de control de audio |
| 41 |
|
7.5A |
Unidad de control de la carrocería / Unidad de control PEPS |
| 42 |
|
7.5A |
Interfaz de carga USB / módulo de carga inalámbrica de mó- vil inteligente |
| 43 |
|
25A |
Toma de corriente de 12V en el área de carga |
| 44 |
|
7.5A |
Unidad de control y ajuste del asiento con memoria y espejo retrovisor con memoria / espejo retrovisor interior eléctrico antirreflejo / unidad de control de audio / interruptor de ajuste de espejo retrovisor |
| 45 |
|
25A |
Toma de corriente de 12V delantera |
| 47 |
|
7.5A |
Relevador del ventilador / relevador de desempañado / unidad de control PEPS |
| 51 |
|
20A |
Módulo calefactor delantero /lado izquierdo |
| 53 |
|
20A |
Unidad de control eléctrico (ECU) /techo solar panorámico/ motor de cortina del techo solar |
| 54 |
|
10A |
Unidad de control HVAC/GWM/Módulo con memoria asiento/ espejo/teléfono móvil WCM |
| 55 |
|
15A |
Unidad de control de la carrocería |
| 56 |
|
7.5A |
Panel de control de aire acondicionado / panel de control central delantero / pantalla de audio / módulo de instrumentos |
