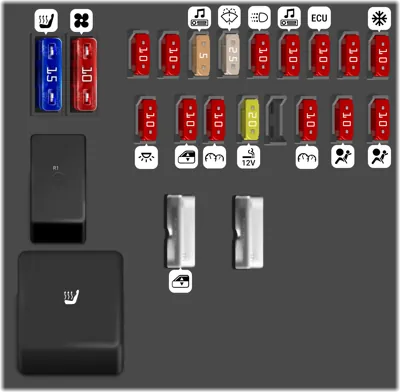

Caja de fusibles del compartimiento de pasajeros

N°	A	Descripción
-		Interruptor de ventana/bloqueo de la puerta del conductor, interruptor de ventana/bloqueo de la puerta del pasajero
-		Interruptor de asiento eléctrico del conductor, interruptor de asiento eléctrico del pasajero
-		Destellador de combinación
-		Asiento calefaccionado
1	15A	Relé de asiento calefaccionado, módulo de temporizador central
2	10A	Relé del motor del soplador, selector de temperatura del calentador de aire acondicionado, actuador de la puerta de mezcla, interruptor de asiento calefaccionado del conductor, interruptor de asiento calefaccionado del pasajero, interruptor de espejo calefaccionado
3	10A	Controlador de frenos antibloqueo (ABS)
4	10A	Relé de choque de radio
5	5A	Radio, tablero de instrumentos, control del calentador de aire acondicionado, lámpara del portavasos, lámpara del cenicero, interruptor de asiento calefaccionado del conductor, interruptor de asiento calefaccionado del pasajero
6	25A	Interruptor de limpiaparabrisas intermitente, módulo de temporizador central, bomba del lavaparabrisas, motor del limpiaparabrisas, relé del motor del limpiaparabrisas
7	10A	Interruptor de posición de estacionamiento/punto muerto (PNP) (A/T), interruptor de luces de reversa (M/T), módulo de luces de conducción diurna
8	10A	Radio
9	10A	Módulo de control del tren motriz, relé de la bomba de combustible (gasolina), módulo de control del motor (diésel)
10	10A	Destellador de combinación
11	10A	Espejo automático día/noche, consola de techo, módulo de temporizador central, solenoide de purga/EVAP, relé del calentador de combustible (diésel), embrague del compresor del aire acondicionado
12	10A	Interruptor de espejos eléctricos, luz de techo, luz de carga, conector de enlace de datos, radio, luz e interruptor de la guantera, consola de techo, luz bajo el capó, luz de visera/vanidad izquierda, luz de visera/vanidad derecha
13	10A	Interruptor de ventana/bloqueo de la puerta del conductor, interruptor de ventana/bloqueo de la puerta del pasajero, módulo de temporizador central
14	10A	Tablero de instrumentos
15	20A	Encendedor de cigarrillos
17	10A	Tablero de instrumentos
18	10A	Módulo de control de airbag
19	10A	Módulo de control de airbag, interruptor de encendido/apagado del airbag del pasajero

Compartimiento del motor

N°	A	Descripción
-		Herramienta para la extracción de los fusibles.
-		Bomba de combustible
-		Bocina
-		Luces altas cuádruples
-		Luz antiniebla
-		Sensor de oxígeno - Trasero
-		Motor del limpiaparabrisas
-		Seguridad
-		ASD
-		Embrague del compresor del aire acondicionado
-		Control de transmisión
-		Calentador de combustible
-		Motor de arranque
-		Motor del soplador
-		Remolque
1	50A	Bloque de unión ((Compartimiento de pasajeros) Fusible: "1", "4", "12", "13", "14", "21")
2	30A	Interruptor de encendido
3	20A	[Gasolina]: Módulo de control del tren motriz, Relé de la bomba de combustible; [Diésel]: Módulo de control del motor, Módulo de control del tren motriz, Relé de la bomba de combustible,
4	20A	Bloque de unión ((Compartimiento de pasajeros) Destellador combinado)
5	20A	Interruptor de luces de freno, Provisión de freno eléctrico, Luz de freno central superior, Interruptor de luces de giro/emergencia
6	30A	Relé de apagado automático, Inyector, Bobina de encendido, Capacitor, Sensor de oxígeno, Relé del sensor de oxígeno de salida, Módulo de control del tren motriz
7	40A	Relé del calentador de combustible
8	40A	Conector de remolque, Provisión de freno eléctrico, Relé de remolque
9	30A	Relé del motor de arranque
10	50A	Interruptor de encendido
11	40A	Controlador de frenos antibloqueo (ABS)
12	40A	Relé del motor del soplador
14	15A	Faro exterior derecho
15	15A	Faro exterior izquierdo
17	15A	Faro izquierdo, Faro derecho, Relé de luces altas cuádruples
18	20A	Interruptor de faros
19	15A	Relé de seguridad, Módulo de luces de conducción diurna, Relé de luces antiniebla, Interruptor de selección de haz de faros, Faro exterior izquierdo, Faro exterior derecho
20	20A	Relé de bocina, Módulo de temporizador central, Resorte de reloj
21	20A	Relé de control de transmisión
22	10A	Embrague del compresor del aire acondicionado
23	15A	No utilizado
24	20A	Toma de corriente
26	140A	Generador
