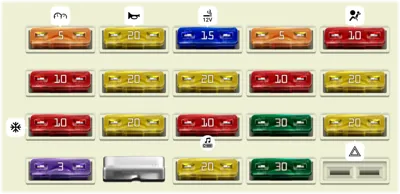

Caja de fusibles interior

N°	A	Descripción
1	10A	Módulo de control de airbag
2	20A	Relé de altavoz de radio y choque de filtro
3	20A	Luces de advertencia, radio y S104
5	5A	Controlador ABS, relé de lámpara y relé de potencia
6	10A	Interruptor del desempañador de la ventana trasera e interruptor de posición de estacionamiento/punto muerto
7	30A	Interruptor de control del calentador de aire acondicionado, interruptor del motor del soplador, relé del calentador trasero sin aire acondicionado y relé del calentador de aire acondicionado trasero con aire acondicionado
8	30A	Interruptor de ventanas eléctricas derecha/izquierda
9	15A	Encendedor de cigarrillos
10	20A	Motor del limpiaparabrisas intermitente, módulo de control del limpiaparabrisas intermitente e interruptor del limpiaparabrisas intermitente
11	10A	Radio
12	20A	Relé de potencia de accesorios de conversión de furgoneta, intermitente de señal de giro y módulo de control de frenos antibloqueo de las ruedas traseras (cavidad 3)
13	20A	Bocina y altavoces
14	20A	Interruptor de faros, lámpara exterior (estacionamiento, trasera y marcador lateral) y pantalla del reloj
15	20A	Interruptor de luz de freno, módulo de zumbador, módulo de control de frenos antibloqueo de las ruedas traseras (cavidad 9), relé del calentador trasero sin aire acondicionado y relé del calentador de aire acondicionado trasero con aire acondicionado
16		Interruptores de bloqueo eléctrico de puertas, módulo de bloqueo eléctrico de puertas e interruptor de asiento eléctrico
17	5A	Interruptor de sobremarcha, módulo de zumbador, tablero de instrumentos, centro de mensajes y módulo de bloqueo eléctrico de puertas
18	10A	Módulo de control de airbag (cavidad 1) y tablero de instrumentos
19	10A	Relé del embrague del compresor de aire acondicionado, módulo de control del tren motriz (cavidad A2), relé de transmisión electrónica (V8), solenoide TCC (V6), solenoide de purga/EVAP de ciclo de trabajo, interruptor de ciclo de aire acondicionado, módulo DRL, relé de parada automática y relé de la bomba de combustible
20	3A	Interruptor del desempañador de la ventana trasera, lámpara de control del calentador sin aire acondicionado, lámpara de control del calentador de aire acondicionado con aire acondicionado, lámpara de iluminación del encendedor de cigarrillos, lámpara de control del calentador trasero sin aire acondicionado, lámpara de control de aire acondicionado trasero con aire acondicionado

Compartimiento del motor.

N°	A	Descripción
1	120A	Generador
2	20A	Luces de advertencia de peligro
3	40A	Interruptor de encendido
4	40A	Interruptor de faros y bloque de unión
5	20A	Interruptor de la luz de freno
6	40A	Interruptor del desempañador de la luneta trasera
7	40A	Bloque de unión
8	60A	Relé de potencia de accesorios para conversión de furgoneta
9	30A	Relé de transmisión electrónica, módulo de control del tren motriz, inyectores de combustible 1-8, bobina de inyección, sensores de oxígeno calefaccionados ascendentes y descendentes y bobina de encendido, relé de parada automática, relé de la bomba de combustible, módulo de la bomba de combustible
11	40A	Relé de potencia del ABS, controlador de frenos antibloqueo (cavidad 34) y válvula hidráulica delantera/trasera
12	30A	Bloque de unión
13	20A	Relé de bocina, bocina de tono alto y bajo e interruptor, relé del motor de arranque del motor, motor de arranque del motor, interruptor de posición de estacionamiento/punto muerto, relé del embrague del compresor de aire acondicionado del módulo de control del tren motriz y embrague
14	50A	Interruptor de encendido y relé del motor del soplador
15	20A	Bloque de fusibles
16	60A	Alimentación de batería para conversión de furgoneta
17	15A	Luz bajo el capó, conector de enlace de datos, luz de la guantera, interruptor de anulación de luces interiores, interruptor de espejos eléctricos y radio
19	15A	Luz bajo el capó, conector de enlace de datos, luz de la guantera, interruptor de anulación de luces interiores, interruptor de espejos eléctricos y radio
