Dodge Vision / Fusibles 2018

Caja de fusibles en el compartimento del motor

Caja de fusibles en el compartimento del motor
N°ADescripción
- 50A Alimentación batería limpiador delantero, body computer F34, F33, F48, F47 F38, F89
- 70A Alimentación batería body computer F92, F93, F90, F91, F12, F13, F43, F53, F36
- 20A Alimentación bajo llave para fusibles del body computer F51, F37, F42, F49, F50 F31
- 40A Bomba ABS
- 20A Electroventilador radiador (velocidad baja)
- 30A Electroventilador radiador (velocidad baja)
- 30A Electroventilador radiador (velocidad alta)
- 40A Electroventilador radiador (velocidad alta)
- 30A Vidrio trasero térmico
- 10A Otros
- 15A Bocina
- 15A Electroválvula canister
- 10A Centra IE, Dualogic, motor de arranque, electroválvula canister, sonda lambda, picos inyectores
- 10A Sonda lambda
- 15A Body computer
- 7.5A Compresor aire acondicionado
- 15A Bomba combustible
- 20A Picos inyectores
- 30A Válvula ABS
- 7.5A ABS
- 30A Alimentación batería bomba Dualogic
- 40A Electroventilador caja de aire
- 20A Faros de profundidad (predisposición)
- 20A Toma de corriente
- 10A Sensor nivel de combustible, velocímetro, sensor de giros relé del compresor del aire acondicionado

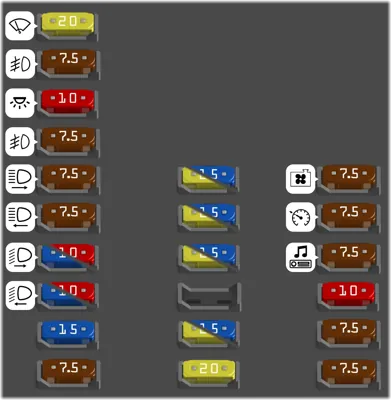

Central en el tablero

Central en el tablero
N°ADescripción
- 15A Luz baja lado izquierdo
- 10A Luz baja lado izquierdo
- 7.5A Luz antiniebla lado derecho
- 20A Lavaparabrisas
- 10A Alimentación +15 del tablero de instrumentos e interruptor de freno
- 20A Bloqueo eléctrico
- 15A Alimentación +30 de la toma OBD, radio módulo de los elevadores de cristal eléctricos y alarma
- 20A Elevador eléctrico del crista lado pasajero
- 15A Elevador eléctrico del crista lado pasajero
- 7.5A Alimentación +15 del espejo retrovisor. sensor de lluvia/crepuscular, techo solar eléctrico, alarma. comando volante, control crucero, luces de emergencia, e interruptores de mando del My Car
- 7.5A Alimentación +15 del relé de la toma de corriente. traba eléctrica lado del conductor, traba eléctrica lado del pasajero, iluminación de la caja de aire, radio, interruptor de marcha atrás, de freno y embrague
- 7.5A Alimentación +30 del módulo de instrumentos
- - Sin datos
- 7.5A Luz alta derecha
- 7.5A Luz antiniebla lado izquierdo
- 10A Luces internas, luz del baúl y luz de la guantera
- 15A Luz baja lado derecho
- 10A Luz baja lado derecho
- 7.5A INT A del módulo de los elevadores de cristal electricos y electroventilador
- 20A Elevador eléctrico del cristal trasero izquierdo
- 15A Elevador eléctrico del cristal trasero izquierdo
- 20A Elevador eléctrico del cristal trasero derecho
- 15A Elevador eléctrico del cristal trasero derecho
- 7.5A Alimentación +15 del ABS
- 20A Elevador eléctrico del crista lado conductor
- 15A Elevador eléctrico del crista lado conductor
- 7.5A Alimentación +15 de la bolsa de aire
- 7.5A Luz alta izquierda
