Fusiblera del motor (1)
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| - | ACC RELAY | ||
| - | FUEL PUMP RELAY | ||
| - | START RELAY | ||
| - | BLOWER RELAY | ||
| - | EMPTY1_RELAY | ||
| - | IGN2 RELAY | ||
| - | EMPTY2_RELAY | ||
| - | REAR RELAY | ||
| - | IGN1 RELAY | ||
| - | REVERSING LIGHT RELAY | ||
| 1 | 5A | BACKLIGHT | |
| 2 | 7.5A | POSITION PLATE LIGHT | |
| 3 | 5A | POSITION LIGHT | |
| 4 | 25A | AFTER DEFROST | |
| 5 | 7.5A | REAR MIRROR | |
| 7 | 15A | CIGARETTE LIGHTER | |
| 8 | 5A | REARVIEW MIRROR | |
| 9 | 5A | AUDIO CONTROLLER | |
| 11 | 20A | OUTSIDE LIGHT | |
| 12 | 20A | CENTRAL CONTROL HOST | |
| 13 | 15A | FUEL PUMP SYSTEM | |
| 14 | 7.5A | ANTI-THIEF INSTRUMENT DIAGNOSTIC | |
| 15 | 15A | ESCL POWER SUPPLY | |
| 16 | 10A | REAR WIPER | |
| 17 | 15A | WIPER | |
| 18 | 10A | WATER JET MOTOR | |
| 19 | 7.5A | INTERIOR LIGHT | |
| 20 | 10A | REVERSING LIGHT | |
| 21 | 25A | ACC POWER SUPPLY | |
| 22 | 30A | START | |
| 23 | 5A | INSTRUMENT CLUSTER TIRE PRESURE MONITORING | |
| 25 | 15A | AUDIO | |
| 26 | 30A | IGNITION SWITCH | |
| 27 | 25A | PEPS POWER SUPPLY. | |
| 28 | 30A | LEFT FRONT RIGHT BACK WINDOW LIFTER | |
| 29 | 30A | RIGHT FRONT LEFT BACK WINDOW LIFTER | |
| 32 | 10A | AIRBAG | |
| 33 | 7.5A | COMBINATION INSTRUMENT CONTROLER | |
| 34 | 15A | IGN1 ENGINE ROOM | |
| 36 | 20A | SUNROOF | |
| 37 | 5A | IGN2 | |
| 39 | 15A | SPARE1 | |
| 40 | 20A | SPARE2 | |
| 41 | 25A | SPARE3 |

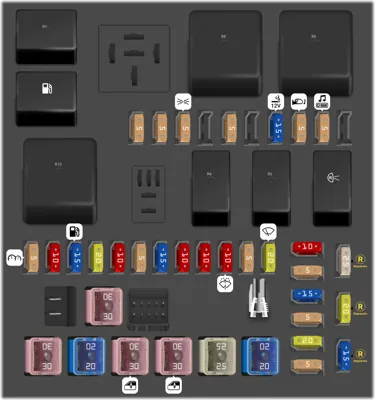

Fusiblera del motor (2)
| N° | A | Descripción | |
|---|---|---|---|
| - | ACC | ||
| - | Bomba de combustible | ||
| - | Eliminación de estática trasera | ||
| - | IGN1 | ||
| - | Luces de marcha atrás | ||
| - | Soplador frontal | ||
| - | Relé del ventilador del tambor trasero | ||
| - | IGN2 | ||
| - | Herramienta para la extracción de los fusibles. | ||
| 2 | 30A | Inicio | |
| 3 | 30A | Interruptor de encendido | |
| 4 | 20A | Fuente de alimentación de luz interior | |
| 5 | 30A | Elevador de vidrio trasero derecho, Elevador de vidrio delantero izquierdo | |
| 6 | 30A | Elvador de vidrio trasero izquierdo, Elevador de vidrio delantero derecho | |
| 7 | 25A | Fuente de alimentación post descongelación | |
| 8 | 20A | Caja de ritmos de aire acondicionado | |
| 9 | 5A | Cuadro de instrumentos | |
| 10 | 10A | PEPS, Fuente de alimentación | |
| 11 | 15A | Bomba de combustible | |
| 12 | 20A | Anfitrión de control central | |
| 13 | 10A | PEPS, Fuente de alimentación | |
| 14 | 5A | Instrumento de diagnóstico | |
| 15 | 15A | Máquina de audio | |
| 16 | 10A | Descongelación después del limpiaparabrisas trasero | |
| 17 | 10A | ESCL, Fuente de alimentación | |
| 18 | 10A | Lavado | |
| 19 | 5A | Luz del compartimiento | |
| 20 | 20A | Limpiaparabrisas delantero | |
| 21 | 10A | Gas de seguridad | |
| 22 | 5A | BCM, Instumento combinado de cabina | |
| 23 | 15A | IGN 1 | |
| 24 | 5A | Anfitrión de radar de luz de marcha atrás | |
| 25 | 20A | Claraboya | |
| 26 | 5A | IGN 2 | |
| 27 | 5A | Retroiluminación | |
| 28 | 5A | Luz negra | |
| 29 | 5A | Luz de posición | |
| 31 | 5A | Calefactable Espejo retrovisor | |
| 33 | 15A | Encendedor de cigarrillos | |
| 34 | 5A | Espejo retrovisor | |
| 35 | 5A | Audio | |
| 37 | 25A | Repuesto | |
| 38 | 20A | Repuesto | |
| 39 | 15A | Repuesto |

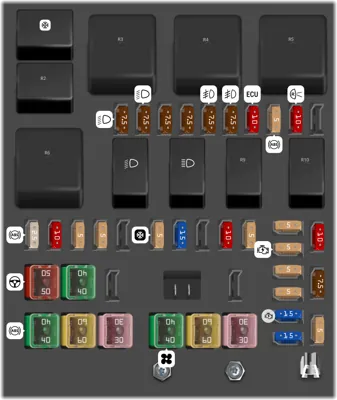

Fusiblera del motor (3)
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| - | Relé del compresor de aire acondicionado | ||
| - | Relé del Ventilador electrónico de alta velocidad | ||
| - | Ventiladores electrónicos de baja velocidad | ||
| - | Estado de la cadena de transmisión | ||
| - | TCE | ||
| - | Aparatos eléctricos de mantenimiento principal del motor | ||
| - | Luz de cruce | ||
| - | Luz alta | ||
| - | Luz antitiniebla delantera | ||
| - | Bocina eléctrica | ||
| 1 | 7.5A | Luz baja (delantera izquierda) | |
| 2 | 7.5A | Luz baja (delantera derecha) | |
| 3 | 7.5A | Luz alta (delantera izquierda) | |
| 4 | 7.5A | Luz alta (delantera derecha) | |
| 5 | 7.5A | Luz de niebla (delantera izquierda) | |
| 6 | 7.5A | Luz de niebla (delantera derecha) | |
| 7 | 10A | ECU | |
| 8 | 5A | ABS, IGN1 | |
| 9 | 10A | Luz de reversa | |
| 11 | 25A | ABS | |
| 12 | 10A | ECU TCU | |
| 13 | 5A | Sensor de batería | |
| 14 | 5A | Relay de bobinas de encendido | |
| 16 | 5A | Compresor | |
| 17 | 15A | Altavoz eléctrico | |
| 19 | 10A | Fuerza de frenado | |
| 20 | 5A | Control del generador | |
| 21 | 50A | EPS | |
| 22 | 40A | TCU | |
| 26 | 40A | ABS | |
| 27 | 60A | Fuente de alimentación de batería de cabina | |
| 28 | 30A | Ventilador electrónico | |
| 29 | 40A | Ventilador de aire acondicionado frontal | |
| 30 | 60A | Fuente de alimentación del generador de cabina | |
| 31 | 30A | Ventilador electrónico de alta velocidad | |
| 32 | 5A | Relay principal | |
| 33 | 5A | Arranque | |
| 34 | 5A | Sensor de oxígeno | |
| 35 | 5A | Sensor de oxígeno | |
| 36 | 15A | Ignición | |
| 37 | 15A | Sistema de inyección | |
| 39 | 5A | Repuesoto | |
| 40 | 7.5A | Repuesoto | |
| 41 | 10A | Repuesoto |
