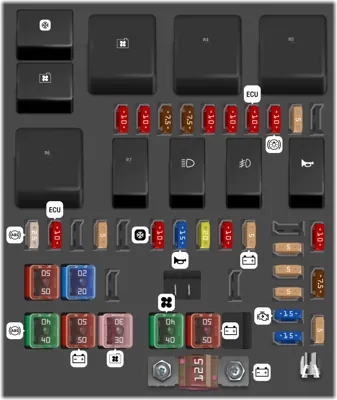

Herramienta para la extracción de los fusibles. |
| - |
|
|
(A/C-COMP RELAY) Compresor de aire acondicionado |
| - |
|
|
(FAN HI RELAY) Ventilador del radiador velocidad alta |
| - |
|
|
(FAN LOW RELAY) Ventilador del radiador velocidad baja |
| - |
|
|
POWERTRAIN STATE RELAY |
| - |
|
|
CVT COOLING FAN RELAY |
| - |
|
|
(MAIN RELAY) Fusible principal |
| - |
|
|
HEAD LAMP LO RELAY |
| - |
|
|
(HEAD LAMP HI RELAY) Faros de luz alta |
| - |
|
|
(FOG LAMP RELAY) Luces antiniebla |
| - |
|
|
(HORN RELAY) Bocina |
| 1 |
|
10A |
LF-LO LAMP |
| 2 |
|
10A |
RH-LO LAMP |
| 3 |
|
7.5A |
LF-HI LAMP |
| 4 |
|
7.5A |
RR-HI LAMP |
| 5 |
|
10A |
LF-FOG LAMP |
| 6 |
|
10A |
RF-FOG LAMP |
| 7 |
|
10A |
(ECU IGN) Unidad de control del motor |
| 8 |
|
10A |
(BRAKE SW) Luces de freno |
| 9 |
|
5A |
REV SW |
| 11 |
|
25A |
(ABS) Sistema de frenos antibloqueo |
| 12 |
|
10A |
(ECU) Unidad de control del motor |
| 14 |
|
5A |
RELAY POWER |
| 16 |
|
10A |
(A/C COMP) Compresor de aire acondicionado |
| 17 |
|
15A |
(HORN) Bocina |
| 18 |
|
20A |
(TCU) Unidad de control de transmisión |
| 19 |
|
10A |
BRAKE LAMP |
| 20 |
|
5A |
(ALT) Sistema de carga |
| 21 |
|
50A |
(EPS) Dirección asistida eléctrica |
| 22 |
|
20A |
CVT COOLING FAN |
| 26 |
|
40A |
(ABS) Sistema de frenos antibloqueo |
| 27 |
|
50A |
(BAT) Sistema de carga |
| 28 |
|
30A |
(RAD FAN) Ventilador del radiador |
| 29 |
|
40A |
(BLOWER) Motor soplador de AC |
| 30 |
|
50A |
(ALT) Sistema de carga |
| 33 |
|
5A |
(MAIN RELAY) Fusible principal |
| 34 |
|
5A |
RR-O2 SENS |
| 35 |
|
5A |
FR-O2 SENS |
| 36 |
|
15A |
(IGN) Encendido |
| 37 |
|
15A |
(INJ) Inyectores de combustible |
| 38 |
|
125A |
(ALT) Sistema de carga |
| 39 |
|
5A |
(SPARE) Fusible de respuesto |
| 40 |
|
7.5A |
(SPARE) Fusible de respuesto |
| 41 |
|
10A |
(SPARE) Fusible de respuesto |
