Fusibles Interiores
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 7.5A | (F12) Luz Baja Derecha | |
| 2 | 5A | (F32) Luces de Techo Delanteras y Traseras, Luces de Cortesía del Maletero y Puertas | |
| 3 | 5A | (F53) Nodo del Tablero de Instrumentos | |
| 4 | 20A | (F38) Cierre Centralizado de Puertas | |
| 5 | 10A | (F36) Conector de Diagnóstico, Radio del Coche, Sistema de Control de Clima | |
| 6 | 20A | (F43) Lavaparabrisas Bidireccional | |
| 7 | 20A | (F48) Ventana Eléctrica del Pasajero | |
| 8 | 7.5A | (F13) Luz Baja Izquierda, Nivelación de Faros | |
| 9 | 7.5A | (F50) Airbag | |
| 10 | 5A | (F51) Interruptor de la Radio del Coche, Sistema de Control de Clima, Luz de Freno, Embrague | |
| 11 | 5A | (F37) Interruptor de la Luz de Freno, Nodo del Tablero de Instrumentos | |
| 12 | 5A | (F49) Espejo Exterior, GPS, Espejo Eléctrico, Sensor de Estacionamiento | |
| 13 | 5A | (F31) Encendido, Control de Clima | |
| 14 | 20A | (F47) Ventana Eléctrica del Conductor |

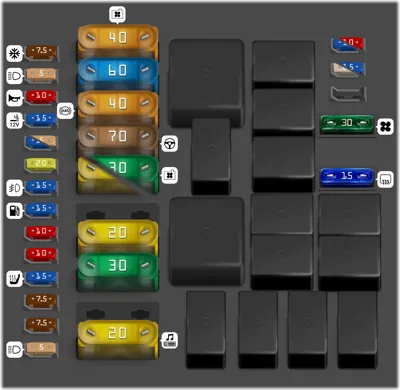

Fusibles Bajo el Capó
| N° | A | Descripción | |
|---|---|---|---|
| - | 7.5A | Aire Acondicionado | |
| - | 5A | Luz Alta [Obturador] | |
| - | 10A | Bocina | |
| - | 15A | Encendedor de Cigarrillos | |
| - | 15A | Tren Motriz | |
| - | 5A | Tren Motriz [Multiair - Si Está Equipado] | |
| - | 20A | Válvulas de Freno Antibloqueo | |
| - | 15A | Luces Antiniebla | |
| - | 15A | Bomba de Combustible | |
| - | 10A | Tren Motriz | |
| - | 10A | Transmisión | |
| - | 15A | Asientos Calefaccionados - [Si Están Equipados] | |
| - | 7.5A | Transmisión | |
| - | 7.5A | Sistema de Control de Estabilidad | |
| - | 5A | Luces | |
| - | 40A | Ventilador del Radiador - Velocidad Alta | |
| - | 60A | Controlador de Carrocería | |
| - | 40A | Bomba de Freno Antibloqueo | |
| - | 70A | Dirección Asistida Eléctrica | |
| - | 20A | Ventilador del Radiador - Velocidad Única | |
| - | 30A | Ventilador del Radiador - Velocidad Baja | |
| - | 20A | Interruptor de Encendido | |
| - | 30A | Techo Solar/ Capota Convertible | |
| - | 20A | Amplificador de Audio | |
| - | 15A | Tren Motriz | |
| - | 10A | Tren Motriz [Multiair - Si Está Equipado] | |
| - | 25A | Tren Motriz [Multiair - Si Está Equipado] | |
| - | 15A | Tren Motriz | |
| - | 30A | Motor del Soplador | |
| - | 15A | Desempañador Trasero, Espejos Calefaccionados | |
| - | Espejos Calefaccionados |
