Fiat 500 / Fusibles 2014

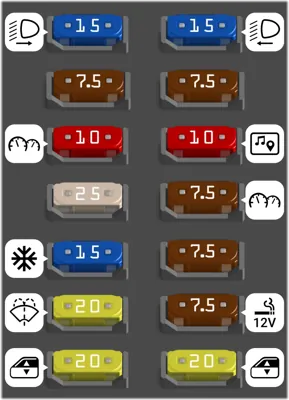

FUSIBLES EN EL TABLERO DE INSTRUMENTOS

FUSIBLES EN EL TABLERO DE INSTRUMENTOS
N°ADescripción
- 15A Alimentación de luz baja lado derecho
- 15A Alimentación de luz baja lado izquierdo, Central de ajuste de las luces
- 7.5A Tomacorrientes/encendedor de cigarrillos
- 7.5A Plafón anterior, luz del baúl
- 15A Alimentación de la autorradio, Alimentación de la central de convergencia (sistema electrónico), Toma de diagnóstico OBD, Sistema de monitoreo de la presión de los neumáticos, Aire acondicionado
- 7.5A Cuadro de instrumentos, Interruptor de las luces de freno
- 25A Sistema de traba eléctrica de las puertas
- 20A Alimentación del lavador delantero y trasero
- 20A Vidrio eléctrico lado conductor
- 20A Vidrio eléctrico lado pasajero
- 7.5A Iluminación interna de los botones, Alimentación de la central rastreadora
- 7.5A Central de airbag
- 10A Alimentación GPS, Alimentación retrovisores eléctricos, Alimentación motor del techo eléctrico, Alimentación del sistema de climatización, Interruptor de las luces de freno, Interruptor de embrague
- 10A Cuadro de instrumentos

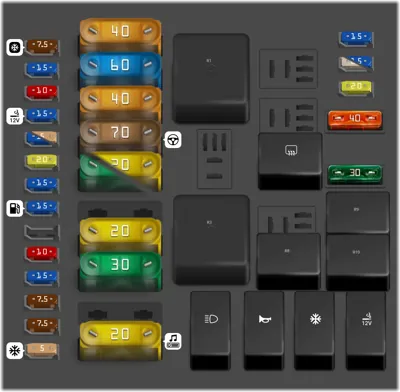

Fusibles en el cofre del motor

Fusibles en el cofre del motor
N°ADescripción
- 7.5A Compresor del aire acondicionado
- 15A Luz alta (T02)
- 10A Bocina (T03)
- 15A Encendedor de cigarrillos/tomacorriente (T10)
- 15A Alimentación de la central de inyección electrónica (1.4 8V)
- 5A Alimentación de la central de inyección electrónica (1.4 16V)
- 20A Alimentación de la central ABS (central y válvula)
- 15A Luces anti neblina
- 15A Bomba de combustible
- 10A Alimentación de la central de cambio automático
- 15A Alimentación (calefacción de los asientos cuando disponible)
- 7.5A + 15 Para central de inyección electrónica, bobina relé T20
- 7.5A + 15 para el sistema de frenos ABS, central de la dirección eléctrica y sensor de estabilidad
- 5A Bobina relé T02 luz alta, Bobina relé T14 - luz anti neblina, Bobina relé T05 - aire acondicionado, Bobina relé T31 - desempañador vidrio trasero, Interruptor de marcha atrás (cambio manual)
- 40A Electro ventilador del radiador 2ª velocidad (T07)
- 60A Alimentación para el Body Computer
- 40A Alimentación de la central ABS (bomba)
- 70A Alimentación de la dirección eléctrica
- 30A Electro ventilador del radiador 1ª velocidad (vehículos con aire acondicionado)
- 20A Electro ventilador del radiador 2ª velocidad (vehículos con aire acondicionado)
- 20A +30 Conmutador de encendido
- 30A Motor techo eléctrico
- - Sin datos
- 20A Alimentación del amplificador de audio
- 15A Sonda lambda/electroválvula canister
- 25A Picos inyectores/bobina de encendido (1.4 8V)
- 15A Picos inyectores/bobina de encendido (1.4 16V)
- 20A Alimentación de la central de inyección electrónica (1.4 16V)
- 40A Electro ventilador de la caja de aire
- 30A Desempañador del vidrio trasero (T31)
- Electro ventilador del radiador 2ª velocidad
- Bobina relé T31 - desempañador vidrio trasero
- Bobina relé T14 - luz anti neblina
- + 15 Para central de inyección electrónica, bobina relé
- Bobina relé T02 - luz alta
- Bocina
- Bobina relé T05 - aire acondicionado
- Encendedor de cigarrillos/tomacorriente
