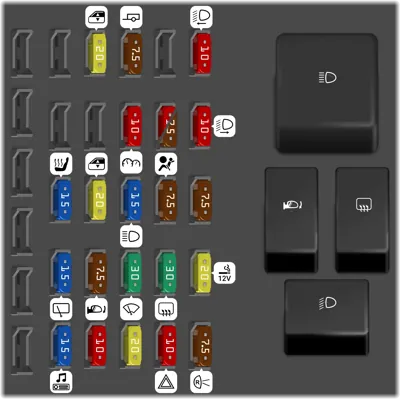

Tablero de instrumentos
| N° | A | Descripción | |
|---|---|---|---|
| - | 10A | Luz de cruce izquierda, ajustador de haz de faro | |
| - | 10A | Luz de cruce derecha | |
| - | 7.5A | Luces del tablero de instrumentos, luz de matrícula | |
| - | 20A | Encendedor de cigarros, toma de corriente suplementaria | |
| - | 7.5A | Relé del sistema de bomba, relé del sistema de ventilador del calefactor del compartimento de pasajeros, control de habilitación del control climático manual, luces de reversa | |
| - | 10A | Maletero, luz del techo, unidad de control ABS (alimentado por el interruptor de encendido) | |
| - | 7.5A | Maletero, luz del techo, unidad de control ABS (alimentado por el interruptor de encendido) | |
| - | 7.5A | Airbag | |
| - | 30A | Luna trasera calefaccionada | |
| - | 10A | Indicadores de dirección, luces de emergencia, tablero de instrumentos y luces de advertencia (alimentado por batería) | |
| - | 7.5A | Sistema de sonido, teléfono celular, iluminación de control del tablero, espejos eléctricos, remolque, iluminación de control de asiento calefaccionado (+15 servicios), relé de silenciador del zumbador del cinturón de seguridad | |
| - | 10A | Luces de freno, tablero de instrumentos y luces de advertencia (alimentado por el interruptor de encendido), luz de freno adicional (tercera luz de freno) | |
| - | 15A | Sistema de iluminación | |
| - | 30A | Limpiaparabrisas, bomba de lavado de parabrisas-ventana trasera | |
| - | 20A | Sistema de cierre de puertas | |
| - | 20A | Ventana eléctrica delantera derecha | |
| - | 20A | Ventana eléctrica delantera izquierda | |
| - | 7.5A | Espejos retrovisores calefaccionados | |
| - | 10A | Sistema de sonido, teléfono celular, toma de diagnóstico (+ 30 servicios) | |
| - | 15A | Asientos calefaccionados | |
| - | 15A | Limpiaparabrisas trasero | |
| - | 15A | Sistema de subwoofer | |
| - | Relé de faros | ||
| - | Relé de espejos retrovisores calefaccionados | ||
| - | Relé de luna trasera calefaccionada | ||
| - | Relé de luces bajas |
Compartimento del motor
| N° | A | Descripción | |
|---|---|---|---|
| - | 40A | Unidad de control del tablero de potencia funciones opcionales | |
| - | 70A | Unidad de control del tablero de potencia funciones estándar | |
| - | 30A | Ventilador de radiador de una velocidad, Primera velocidad del ventilador del radiador (versiones con sistema de control climático manual) | |
| - | 40A | Primera velocidad del ventilador del radiador (versiones Multijet 1.3-1.9) | |
| - | 60A | Segunda velocidad del ventilador del radiador (versiones 1.4 - 1.6 con sistema de control climático manual) | |
| - | 40A | Segunda velocidad del ventilador del radiador (versiones Multijet 1.3-1.9) | |
| - | 30A | Potencia del ABS (válvula) | |
| - | 40A | Potencia del ABS (bomba) | |
| - | 20A | Interruptor de encendido | |
| - | 7.5A | un relé del sistema de enfriamiento del motor. unidad de control del motor (+batería) | |
| - | - | - | |
| - | 15A | Bomba de combustible | |
| - | 10A | Unidad de control del motor (potencia) | |
| - | 20A | Bobinas de encendido, inyectores, bomba de combustible | |
| - | 15A | Cargas secundarias del sistema de control del motor, válvula solenoide de recirculación de vapores de gasolina, unidad de control de bujías de precalentamiento, generador de tacómetro, sensores lambda (sensores de oxígeno) | |
| - | - | - | |
| - | 20A | Calefaccionador del filtro de combustible | |
| - | 10A | Luz de carretera derecha | |
| - | 30A | Ventilador del compartimento de pasajeros | |
| - | 10A | Luz de carretera izquierda | |
| - | 15A | Claxon | |
| - | 7.5A | Compresor de control climático manual | |
| - | 7.5A | Unidad de control del motor (alimentado por interruptor de encendido). relé del sistema de enfriamiento del motor | |
| - | 15A | Luces antiniebla delanteras | |
| - | - | - | |
| - | Relé del ventilador de enfriamiento | ||
| - | Relé del ventilador de enfriamiento | ||
| - | Relé de la bomba de combustible | ||
| - | Relé de control del motor | ||
| - | Relé de control del motor | ||
| - | Relé del aire acondicionado | ||
| - | Relé de la lámpara antiniebla | ||
| - | Relé del claxon | ||
| - | Relé del soplador | ||
| - | Relé de luces altas |
